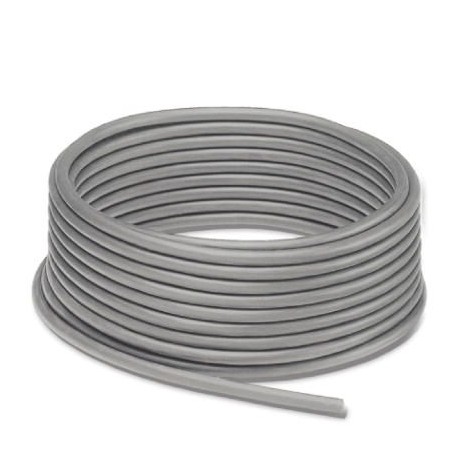

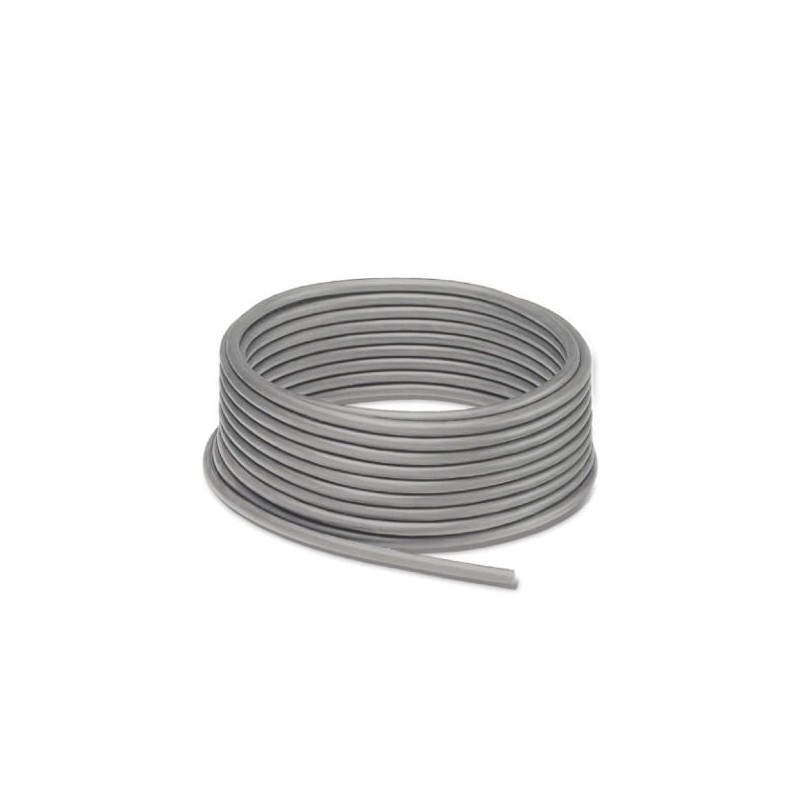

SAC-5P-100,0-800/0,34 1446511 PHOENIX CONTACT Cabo
SAC-5P-100,0-800/0,34
1446511
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Cabo
Por metros, Anel de cabo, PUR sem halogênio, cinza RAL 7001, 5 condutores, condutores simples coloridos: preto, marrom, azul, branco, cinza, comprimento do cabo: 100 m, altamente flexível, resistente a faíscas de soldagem
Cabos / Condutores > Cabo de dados e comunicação (cobre)
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1446511 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356629508 |
| Peso por unidade (exclusive embalagem) | 3.450,000 GRM |
| Número do imposto alfandegário | 85444995 |
| País de origem | DE (Alemanha) |
Linha
| Observação | Devido a alta robustez do revestimento externo, o revestimento deste cabo somente deve ser removido em passos de 5 cm. |
|---|---|
| Tipo de cabo | PUR altamente flexível cinza |
| Tipo de cabo (código) | 800 |
| Código de cabo | Li12YYTPE-HF |
| Estilo UL AWM | 20233 |
| Bitola do condutor | 5x 0,34 mm² (Linha de sinal) |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 42x 0,10 mm |
| Diâmetro de condutor inclusive isolação | 1,3 mm ±0,05 mm (Linha de sinal) |
| Cores de condutor | preto, marrom, azul, branco, cinza |
| Trançado total | 5 condutores no núcleo como alma |
| Revestimento externo, cor | cinza RAL 7001 |
| Diâmetro externo do cabo D | 5,1 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 7,5 x D |
| Quantidade de ciclos de flexão | 10000000 |
| Raio de flexão mínimo, inserção para correia de arraste | 7,5 x D |
| Curso de deslocamento | 5 m |
| Velocidade de deslocamento | 3,3 m/s |
| Aceleração | 5 m/s² |
| Quantidade de ciclos de flexão | 15000000 |
| Raio de flexão | 50 mm |
| Curso de deslocamento | 0,9 m |
| Velocidade de deslocamento | 5 m/s |
| Aceleração | 30 m/s² |
| Resistência à torção | ± 360 °/m (1 000 000 ciclos de torção) |
| Peso do cabo | 38 kg/km |
| Revestimento externo, material | PUR |
| Material de preenchimento | PE |
| Material isolante do condutor | PES |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 20 MΩ*km |
| Resistência do condutor | ca. 53 Ω/km |
| Tensão nominal da linha | 300 V |
| Tensão de teste da linha | 2000 V |
| Propriedades especiais | Revestimento do cabo à prova de faísca de solda, reciclável, fosco, baixa aderência, resistente ao desgaste, retardador de chamas e autoextinguível |
| sem silicone e cádmio | |
| Livre de substâncias que interfiram na umectação da tinta | |
| Anti-inflamabilidade | conforme 60332-1-2 |
| conforme UL 758/1581 VW-1 | |
| conforme UL 758/1581 FT1 | |
| Ausência de halogênio | conforme DIN VDE 0472 parte 815 |
| Resistência ao óleo | conforme HD 22.10 |
| conforme DIN EN 60811-404 (revestimento externo) | |
| Outras resistências | boa resistência a produtos químicos |
| sem silicone | |
| Temperatura ambiente (funcionamento) | -40 °C ... 90 °C (Cabo, disposição fixa) |
| -30 °C ... 90 °C (Cabo, disposição móvel) | |
| até 120 °C (para 3000 h) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 10.0.127060106eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027060300eCl@ss 5.119030300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027062011
| Característica | Valor |
|---|---|
| Superfície do condutor (EF010804) | Outro |
| Diâmetro do condutor (EF001621) | 1.3 mm |
| Secção nominal do condutor (EF000060) | 0.34 mm² |
| Classe do condutor (EF001632) | Classe 6 - fio muito fino com núcleo flexível |
| Número de núcleos (EF001792) | 5 |
| Material do isolamento do condutor (EF000061) | Outro |
| Especificação do isolamento do condutor (EF011805) | Polipropileno (PP) |
| Identificação do núcleo (EF000067) | Outro |
| Ecrã sobre os elementos cablados (EF001623) | Outro |
| Cabo com bloqueio longitudinal de água (EF011011) | Não |
| Cabo com proteção radial contra a água (EF011012) | Não |
| Adequado para instalação subterrânea (EF003689) | Não |
| Bainha de proteção (EF001691) | Nenhum |
| Material da bainha (EF001625) | Outro |
| Especificação do material da bainha exterior (EF011806) | Outro |
| Cor da bainha externa (EF001618) | Outro |
| Baixa emissão de fumos (de acordo com a IEC 61034-2) (EF003799) | Não |
| Resistente a óleo (conforme IEC 60811-404) (EF009770) | Não |
| Diâmetro externo aprox. (EF003921) | 5.1 mm |
| Raio mín. de curvatura permitido, aplicação móvel/movimento livre (EF011802) | 39 mm |
| Raio mín. de curvatura permitido, aplicação estática/instalação permanente (EF011803) | 21 mm |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -25 °C |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Categoria (EF001619) | Outro |
