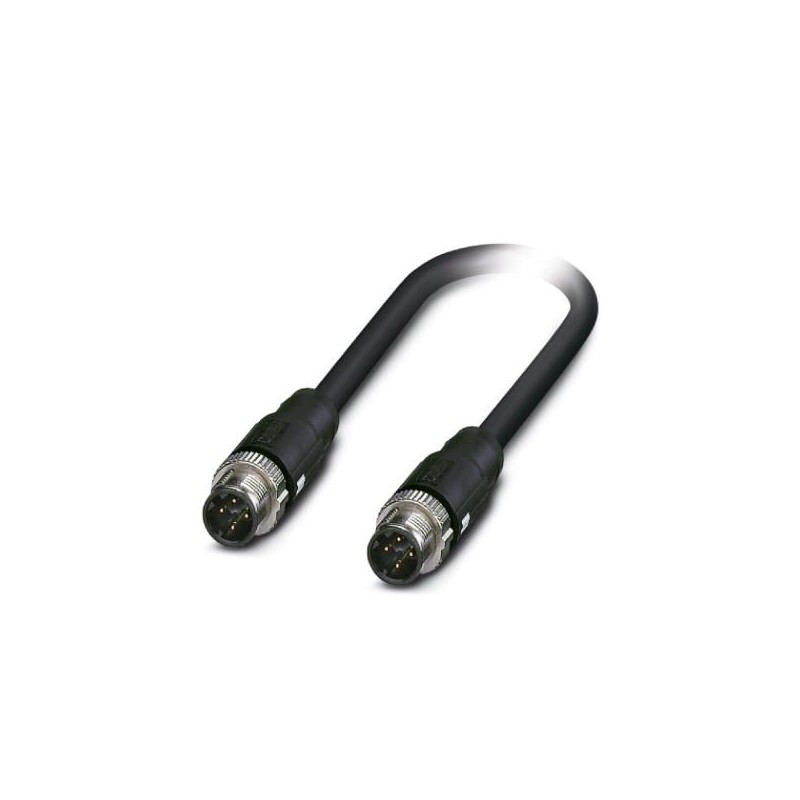

SAC-4P-M12MSD/ 2,0-936/M12MSD 1557222 PHOENIX CONTACT Cabo de rede
SAC-4P-M12MSD/ 2,0-936/M12MSD
1557222
PHOENIX_CONTACT
10
Produto sob demanda, sem reembolso.
Cabo de rede
Cabo de rede, PROFINET CAT5, 4 polos, blindado, conector reto M12, codificação: D/IP65, para conector reto M12, codificação: D/IP65, comprimento do cabo: 2m, Item verificado de acordo com a especificação da aplicação do cliente/ferrovia
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1557222 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356287937 |
| Peso por unidade (exclusive embalagem) | 170,100 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Dados Gerais
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801:2002) |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 / IP65 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Blindado | sim |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 (Quantidade 500 com conector acoplado Phoenix Contact) |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -40 °C ... 90 °C |
| Peso | 10 g ±5 g |
Valores característicos Cabeça 2
| Formato da cabeça | Conector reto M12 / IP65 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Blindado | sim |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 (Quantidade 500 com conector acoplado Phoenix Contact) |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -40 °C ... 90 °C |
| Peso | 10 g ±5 g |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | Aplicações ferroviárias PROFINET |
|---|---|
| Tipo de cabo (código) | 936 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,95 mm |
| Cores de condutor | branco-azul, laranja-amarelo |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha de alumínio revestida com plástico, rede de fios de cobre galvanizados |
| Cobertura visual da blindagem | 100 % |
| Revestimento externo, cor | preto RAL 9005 |
| Espessura da parede Revestimento exterior | ≥ 0,8 mm |
| Diâmetro externo do cabo D | 7,25 mm ±0,3 mm |
| Raio de flexão mínimo, de posição fixa | 6 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Peso do cabo | 81 g/m |
| Revestimento externo, material | PE-X |
| Material isolante do condutor | PE-X |
| Material de condutor | Cabo de cobre com prata |
| Resistência do condutor | ≤ 54,4 Ω/km |
| Capacidade operacional | ≤ 65 pF (condutor-condutor) |
| ≤ 100 pF (condutor-blindagem) | |
| Impedância característica | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (com 4 MHz) | |
| 67 dB (com 10 MHz) | |
| 60 dB (com 31,5 MHz) | |
| 56 dB (com 62,5 MHz) | |
| 53 dB (com 100 MHz) | |
| Atenuação de telediafonia (FEXT) | 80 dB (com 1 MHz) |
| 70 dB (com 4 MHz) | |
| 65 dB (com 10 MHz) | |
| 58 dB (com 31,5 MHz) | |
| 59 dB (com 62,5 MHz) | |
| 67 dB (com 100 MHz) | |
| Atenuação | 2 dB (com 1 MHz) |
| 4 dB (com 4 MHz) | |
| 6,5 dB (com 10 MHz) | |
| 10,5 dB (com 31,5 MHz) | |
| 14 dB (com 62,5 MHz) | |
| 18 dB (com 100 MHz) | |
| Atenuação do fluxo de retorno (RL) | 35 dB (com 4 MHz) |
| 35 dB (com 10 MHz) | |
| 35 dB (com 31,5 MHz) | |
| 33 dB (com 62,5 MHz) | |
| 33 dB (com 100 MHz) | |
| Velocidade de sinal | 66 c |
| Atenuação de proteção | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Resistência de acoplamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensão nominal da linha | 300 V AC |
| Tensão de teste da linha | 2000 V AC (50 Hz, 5 minutos) |
| Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Nível de perigo HL1 - HL3) | |
| DIN 5510 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nível de perigo LR1 - LR4) | |
| Anti-inflamabilidade | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| conforme ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausência de halogênio | conforme EN 50267-2-1 |
| Resistência ao óleo | conforme IRM 902, 72 h com 100 °C |
| Outras resistências | resistente a combustíveis conforme IRM 903, 168 h com 70 °C |
| Resistência ao gás de combustão | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosividade do gás de combustão | EN 50267-2-2 |
| Toxicidade do gás de combustão | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (funcionamento) | -50 °C ... 90 °C (Cabo, disposição fixa) |
| -40 °C ... 90 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 2 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -50 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -40 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
