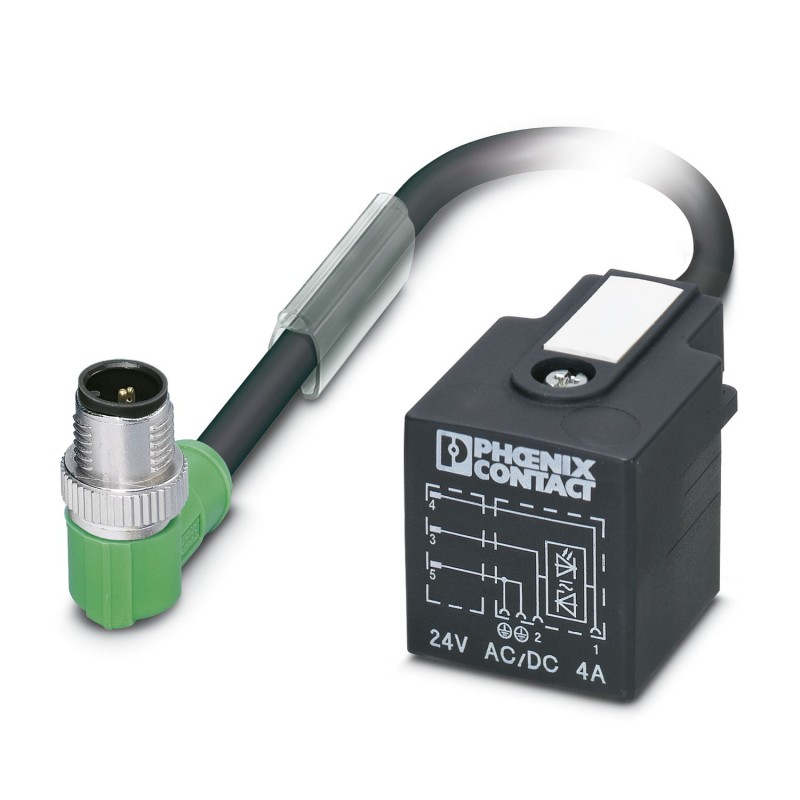

SAC-3P-M12MR/1,5-PUR/A-1L-Z 1439353 PHOENIX CONTACT Sensor/atuador cabo
SAC-3P-M12MR/1,5-PUR/A-1L-Z
1439353
PHOENIX_CONTACT
Sensor/atuador cabo
Cabo do sensor/atuador, 3 polos sem halogênio, conector angular M12, codificação: A, com 1 LED, conectado com o diodo Z, aos conectores da válvula A, com 1 LED, conectado ao diodo Z, comprimento do cabo: 1,5 m
Cabo do sensor/atuador, 3 polos, PUR sem halogênio, preto acinzentado RAL 7021, conector angular M12, codificação: A, com 1 LED, a Conectores de válvula A, com 1 LED, Circuito: Diodo Z, comprimento do cabo: 1,5 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e trinta e nove mil trezentos e cinquenta e três |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, quatrocentos e oitenta e nove mil duzentos e quarenta e nove |
| Peso por Peça (excluindo embalagem) | 78.100 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | PL (Polónia) |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C A 90 °C (Plug / tomada) |
|---|---|
| -20 °C ... 85 °C (válvula de plugue) | |
| Grau de proteção | IP65 |
| IP67 |
Geral
| Corrente nominal a 40°C | 4 Uma |
|---|---|
| Tensão nominal | 24 V AC |
| 24 V DC | |
| Número de posições | Três |
| Resistência de isolamento | ≥ 100 MΩ |
| Codificação | Um padrão |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Conector de válvula EN 175301-803 | |
| Exibição de Status | 1 DIODO emissor de luz |
| O circuito de protecção/componente | Z diodo |
| Categoria de sobretensão | III |
| Grau de poluição | Três |
| Inserção/retirada de ciclos de | ≥ 100 (conector M12) |
| Torque | 0,4 Nm (conector M12) |
| 0,6 Nm (conector de Válvula) |
Material
| Classificação de inflamabilidade de acordo com UL 94 | HB |
|---|---|
| Material de contato | CuSn |
| Superfície de contato do material | Ni/Au |
| Contato com material de suporte | TPU GF |
| Válvula de plugue de material de contato | CuSn |
| Válvula de plugue da superfície de contato do material | Sn |
| Válvula de plugue de contacto inserir material | PA 6.6 |
| Material da carcaça de válvula de plugue | TPU |
| Material, roscas | Zinco fundido, niquelado |
| Material de vedação | TPU (Selo moldado) |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Designação padrão | Conector de válvula |
| Normas/regulamentos | EN 175301-803 |
| Classificação de inflamabilidade de acordo com UL 94 | HB |
Cabo
| Tipo do cabo | PUR livres de halogênio preto |
|---|---|
| Tipo de cabo (abreviatura) | PUR |
| Cabo de abreviatura | Li9Y11Y-HF |
| UL AWM estilo | Vinte mil quinhentos quarenta e nove |
| Condutor de seção transversal | 3x de 0,5 mm2 |
| AWG linha de sinal | Vinte e |
| Condutor estrutura de linha de sinal | 28x 0,15 mm |
| Diâmetro de núcleo, incluindo isolamento | 1,5 mm ±0,05 mm (Sinal de linha) |
| Cor dos fios | preto 1, preto 2, verde/amarelo |
| No geral torção | 3 fios trançado |
| Bainha externa, cor | preto-cinza RAL 7021 |
| Cabo externo diâmetro D | 4,5 mm ±0,2 mm |
| Menor raio de curvatura, a instalação fixa | 22,5 mm |
| Número de ciclos de flexão | Quinze milhões de |
| O raio de curvatura | 50 mm |
| Atravessando o caminho | 0,9 m |
| Atravessando taxa de | 5 m/s |
| Aceleração | 30 m/s2 |
| A bainha exterior, material | PUR |
| O Material de isolamento condutor | PP |
| Condutor de material | Nu Cu litz fios |
| Resistência de isolamento | min. 20 MΩ*km |
| Resistência do condutor | 39 Ω/km a 20 °C) |
| Tensão Nominal de cabo, | ≤ 300 V |
| Tensão de teste de cabo, | ≥ 1200 V |
| A resistência à chama | de acordo com a norma DIN VDE 0482 |
| De acordo com a norma DIN EN 50265-2-1 | |
| Halogênio-livre | de acordo com a norma DIN VDE 0472 parte 815 |
| Outra resistência | em grande parte resistente ao óleo |
| em parte, UV-resistente, em conformidade com a norma DIN EN ISO 4892-2-UM | |
| Temperatura ambiente (operação) | -40 °C ... 80 °C (cabo, instalação fixa) |
| -20 °C ... 80 °C (cabo flexível de instalação) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões, sessenta mil, trezentos e seiseCl@ss 4.1Vinte e sete milhões, sessenta mil, trezentos e seiseCl@ss 5.0Vinte e sete milhões, sessenta e um mil oitocentos e umeCl@ss 5.1Vinte e sete milhões, sessenta mil, oitocentoseCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 8.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e onze
UNSPSC 6.01Trinta e um milhões duzentos e cinquenta mil e quinhentas umUNSPSC 7.0901Trinta e um milhões duzentos e cinquenta mil e quinhentas umUNSPSC 11Trinta e um milhões duzentos e cinquenta mil e quinhentas um12.01 UNSPSCTrinta e um milhões duzentos e cinquenta mil e quinhentas um13.2 UNSPSCTrinta e um milhões duzentos e cinquenta mil e quinhentas um
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Outro |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Em ângulo |
| Comprimento do cabo (EF000536) | 1.5 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Sim |
| Blindado (EF000881) | Não |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -20 °C |
| Tensão especificada de funcionamento (EF000228) | 24 V |
| Grau de proteção (IP) (EF005474) | IP65 |
