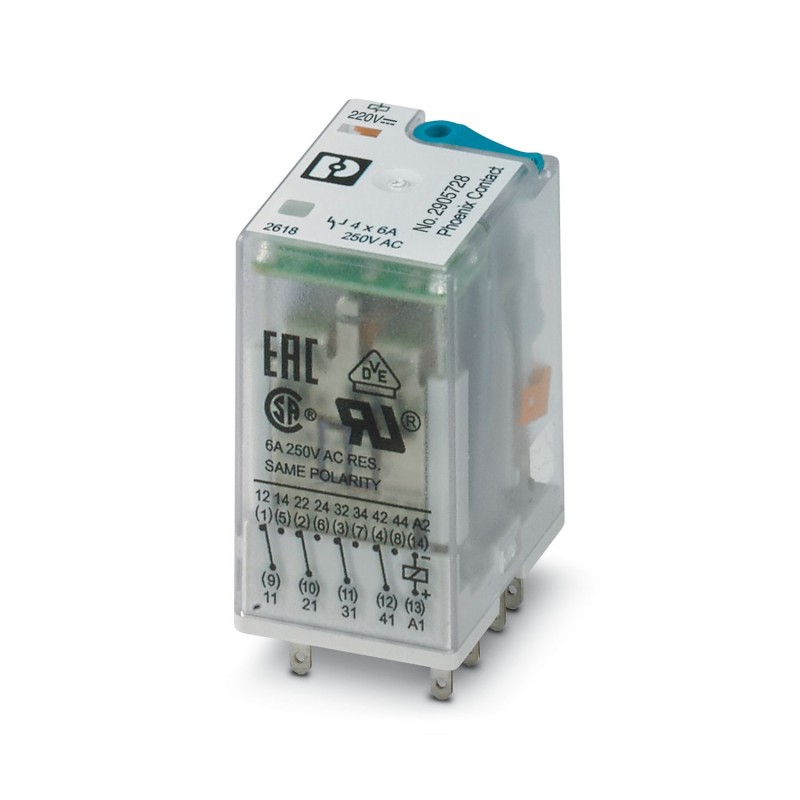

REL-IR4/DP-220DC/4X21 2905728 PHOENIX CONTACT Relé único Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

REL-IR4/DP-220DC/4X21 2905728 PHOENIX CONTACT Relé único

REL-IR4/DP-220DC/4X21

2905728

PHOENIX_CONTACT

10

Relé único

Relé industrial plug-in com 4 contatos comutados e operação manual Bobina de tensão de 220 V DC com faixa de reação de 0,6 ... 0,8 x UN a 23°C

Plug-in industrial relay with 4 PDT contacts and manual actuation, 220 V DC voltage coil with operating range of 0.6 ... 0.8 x UN at 23°C

Mais detalhes


Relés > Relé de comutação

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeSingle relay
Operating mode100% operating factor
Mechanical service lifeapprox. 2x 107cycles
Data management status
Date of last data management02.05.2024
Article revision03
Insulation characteristics
InsulationBasic insulation
Overvoltage categoryII
Pollution degree2
Electrical properties
Service life electricalsee diagram
Maximum power dissipation for nominal condition0.88 W
Test voltage (Winding/contact)2.5 kVrms(50 Hz, 1 min., winding/contact)
Test voltage (Changeover contact/changeover contact)2 kVrms(50 Hz, 1 min., changeover contact/changeover contact)
Rated insulation voltage250 V AC
Rated surge voltage2.5 kV
Input data
Coil side
Nominal input voltage UN220 V DC
Input voltage range171.6 V DC ... 429 V DC
Input voltage range in reference to UNsee diagram
Drive and functionmonostable
Drive (polarity)polarized
Typical input current at UN4 mA
Non-operate voltage≤ 132 V DC
Safe operate voltage≥ 176 V DC
Typical response time13 ms
Typical release time14 ms
Protective circuitFreewheeling diode
Status displayno
Output data
Switching
Contact switching type4 changeover contacts
Type of switch contactSingle contact
Contact materialAgNi
Maximum switching voltage250 V AC/DC
Minimum switching voltage5 V (At 24 mA)
Limiting continuous current6 A
Min. switching current5 mA (at 24 V)
Interrupting rating (ohmic load) max.144 W (at 24 V DC)
124 W (at 48 V DC)
108 W (at 60 V DC)
52 W (at 110 V DC)
48 W (at 220 V DC)
1500 VA (for 250 V AC)
Switching capacity2 A (at 24 V, DC13)
1 A (at 230 V, AC15)
Connection data
Connection methodPlug-in connection
Dimensions
Width21.2 mm
Height27.5 mm
Depth35.6 mm
Environmental and real-life conditions
Ambient conditions
Degree of protectionRT I
Ambient temperature (operation)70 °C
Ambient temperature (storage/transport)-40 °C ... 85 °C
Approvals
Corrosive gas test
IdentificationISA-S71.04. G3 Harsh Group
EN 60068-2-60
Standards and regulations
Standards/regulationsIEC 60664
IEC 61810
Mounting
Mounting positionany

ETIM for 2905728 Relés (EC001437)
Característica Valor
Acabamento da conexão elétrica (EF003961) Conexão por encaixe
Completo com base (EF003359) Não
Com braçadeiras destacáveis (EF003340) Não
Com indicação LED (EF005950) Sim
Tensão de alimentação de corrente nominal DC (EF003980) 171.6 V
Tipo de tensão para atuação (EF008242) DC
Acionador, polarização (EF003355) Polarizado
Acionador/comutação do inversor (EF003356) Mono estável
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como inversores (EF008257) 4
Tipo de contato do interruptor (EF003358) Contato único
Com contatos guiados forçados (EF003357) Não
Material do contato (EF008521) Outro
Material da superfície de contato (EF004020) Sem tratamento
Corrente nominal (EF000001) 0.004 A
Grau de proteção (IP) (EF005474) Outro
Largura (EF000008) 21.2 mm
Altura (EF000040) 27.5 mm
Profundidade (EF000049) 35.6 mm
