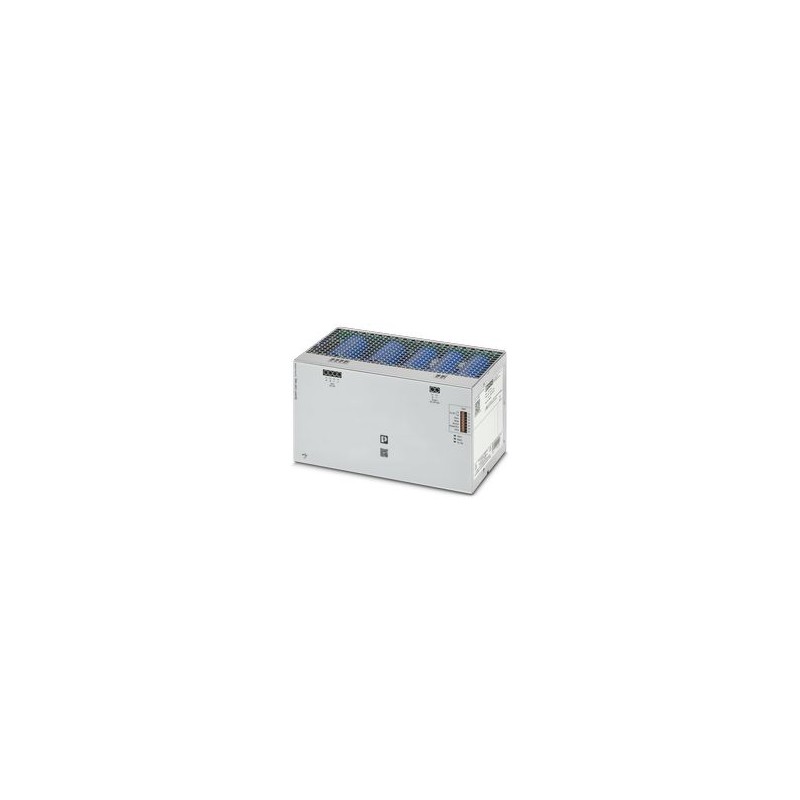

QUINT4-CAP/24DC/20/16KJ/USB/C1 1343932 PHOENIX CONTACT Módulo de capacidade QUINT, com armazenamento de ener.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

QUINT4-CAP/24DC/20/16KJ/USB/C1 1343932 PHOENIX CONTACT Módulo de capacidade QUINT, com armazenamento de ener..

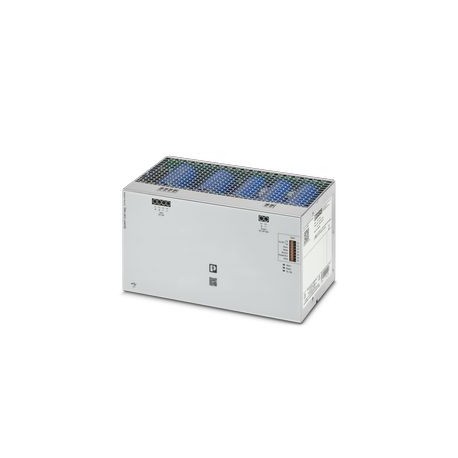

QUINT4-CAP/24DC/20/16KJ/USB/C1

1343932

PHOENIX_CONTACT

Módulo de capacidade QUINT, com armazenamento de energia livre de manutenção baseado em capacitores de camada dupla, montagem em trilho, entrada: 24 V DC, saída: 24 V DC / 20 A / 16 kJ incl. adaptador universal para trilho DIN montado em UTA 107

Módulo de capacidade QUINT, com armazenamento de energia livre de manutenção com base em capacitores de camada dupla, montagem em trilho

QUINT capacity module, with maintenance-free energy storage based on double-layer capacitor, DIN rail mounting, input: 24 V DC, output: 24 V DC / 20 A / 16 kJ incl. mounted UTA 107 universal DIN rail adapter

Mais detalhes


Material de instalação de redes de telecomunicações DNT / FNT > UPS/SAI (Sistema de Alimentação Ininterrupta)

Fontes de alimentação

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Input data
Input voltage24 V DC (SELV)
Input voltage range22.5 V DC ... 30 V DC
Fixed backup threshold< 22 V DC
> 30 V DC
Current consumption IN(UN, IOUT= IN, Icharge= 0)20 A
Current consumption Imax(UN, IOUT= IStat.Boost, Icharge = max)30 A
Current consumption INo-Load(UN, IOUT= 0, Icharge= 0)0.1 A (No-load)
Current consumption Icharge(UN, IOUT= 0, Icharge= max)10 A (charging process)
Power consumption Pmax(UN, IOUT= IStat.Boost, Icharge= max)599 W
Power consumption PN(UN, IOUT= IN, Icharge= 0)488 W
Power consumption Pcharge(UN, IOUT= 0, Icharge= max)244 W
Buffer time4 min. (2.5 A)
30 s (20 A)
Charging timeapprox. 6.3 min. (2.5 A)
approx. 2.1 min. (10 A)
Recharging timeapprox. 5.4 min. (2.5 A)
approx. 1.4 min. (10 A)
Inrush current≤ 7 A (≤ 4 ms)
Switch-on time1 ms (buffer mode)
Internal input fuseno
Dielectric strengthmax. 35 V DC (Reverse polarity protection)
Voltage drop, input/output0.5 V DC
Output data
Efficiency> 98 % (with charged energy storage device)
Connection in parallelyes
max. 4
Connection in seriesNo
Mains operation
Output voltage24 V DC
Output current IN20 A
Static Boost (IStat.Boost)25 A
Output power POUT(UN, IOUT= IN)480 W
Output power POUT(UN, IOUT= Istat.Boost)600 W
Power dissipation No load (UN, IOut= 0, ICharge= 0)3 W
Power dissipation Nominal load (UN, IOut= IN, ICharge= 0)10 W
Short-circuit-proofyes (with input fuse)
Idling-proofyes
Battery operation
Output voltage24 V DC
Output current IN20 A
Static Boost (IStat.Boost)25 A
Output power POUT(UN, IOUT= IN)480 W
Output power POUT(UN, IOUT= Istat.Boost)600 W
Power dissipation No load (UN, IOut= 0, ICharge= 0)5 W
Short-circuit-proofyes
Idling-proofyes
Energy storage
General
Capacity16 kJ
Buffer time4 min. (2.5 A)
30 s (20 A)
Connection data
Input
Position1.x
Conductor connection
Connection methodScrew connection
rigid0.2 mm² ... 6 mm²
flexible0.2 mm² ... 4 mm²
flexible with ferrule without plastic sleeve0.25 mm² ... 4 mm²
flexible with ferrule with plastic sleeve0.25 mm² ... 4 mm²
rigid (AWG)24 ... 10
Stripping length8 mm
Tightening torque0.5 Nm ... 0.6 Nm
Drive form screw headSlotted L
2-conductor connection
rigid0.2 mm² ... 1.5 mm²
flexible0.2 mm² ... 1.5 mm²
flexible with TWIN ferrule with plastic sleeve0.5 mm² ... 2.5 mm²
Output
Position2.x
Conductor connection
Connection methodScrew connection
rigid0.2 mm² ... 6 mm²
flexible0.2 mm² ... 4 mm²
flexible with ferrule without plastic sleeve0.25 mm² ... 4 mm²
flexible with ferrule with plastic sleeve0.25 mm² ... 4 mm²
rigid (AWG)24 ... 10
Stripping length8 mm
Tightening torque0.5 Nm ... 0.6 Nm
Drive form screw headSlotted L
2-conductor connection
rigid0.2 mm² ... 1.5 mm²
flexible0.2 mm² ... 1.5 mm²
flexible with TWIN ferrule with plastic sleeve0.5 mm² ... 2.5 mm²
Signal
Position3.x
Conductor connection
Connection methodPush-in connection
rigid0.2 mm² ... 1 mm²
flexible0.2 mm² ... 1.5 mm²
flexible with ferrule without plastic sleeve0.2 mm² ... 1 mm²
flexible with ferrule with plastic sleeve0.2 mm² ... 0.75 mm²
rigid (AWG)24 ... 18
Stripping length8 mm
Interfaces
InterfaceUSB (Modbus/RTU)
Number of interfaces1
Connection methodMINI-USB Type B
Connection marking5.1
LockingScrew
Transmission physicsUSB 2.0
TopologyPoint-to-point
Transmission speed9600 baud ... 115200 baud (Default: 115200 baud)
Transmission lengthmax. 5 m
Access time≤ 2 s
ChipsetSilicon Labs CP2104-F03-GM
Electrical isolationYes, UL approved
Electrical properties
Insulation voltage input, output / housing500 V
Product properties
Product typeDC UPS with integrated capacitor
Product familyQUINT capacity module
MTBF (IEC 61709, SN 29500)1839057 h (25 °C)
1191809 h (40 °C)
597144 h (60 °C)
Insulation characteristics
Protection classIII (Special application (SELV))
Overvoltage categoryII
Degree of pollution2
Dimensions
Item dimensions
Width244 mm
Height130 mm
Depth125 mm
Mounting
Mounting typeDIN rail mounting
Assembly instructionsalignable: horizontally 0 mm, vertically 50 mm
Mounting positionhorizontal DIN rail NS 35, EN 60715
Material specifications
Flammability rating according to UL 94 (housing / terminal blocks)V0
Housing materialMetal
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
Ambient temperature (operation)-25 °C ... 60 °C (> 40 °C Derating: 1 %/K)
Ambient temperature (storage/transport)-40 °C ... 60 °C
Ambient temperature (start-up type tested)-40 °C
Maximum altitude≤ 4000 m
Climatic class3K3 (in acc. with EN 60721)
Max. permissible relative humidity (operation)≤ 95 %
Shock30g, 18 ms per spatial direction (in accordance with IEC 60068-2-27)
Vibration (operation)0,7g
Standards and regulations
Protective extra-low voltage
Standard designationProtective extra-low voltage
Standards/specificationsIEC 61010-1 (SELV)
IEC 61010-2-201 (PELV)
