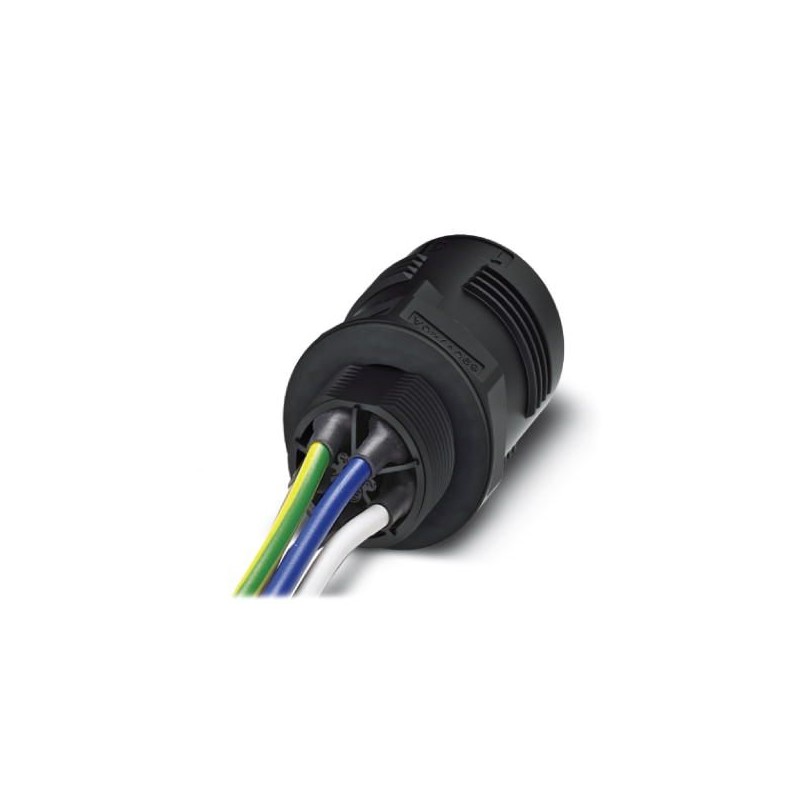

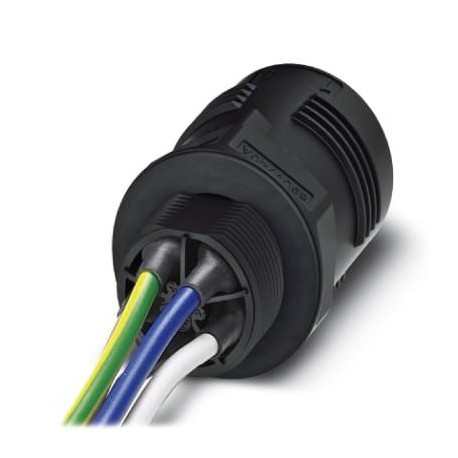

QPD W 4PE6,0 M25 1,0 BK 1410397 PHOENIX CONTACT Passagem de parede
QPD W 4PE6,0 M25 1,0 BK
1410397
PHOENIX_CONTACT
Passagem de parede
Passagem QUICKON, 4+pólos PE, 2,5 mm²... 6,0 mm²/690 V/40 A, sem porca QUICKON, preta, rosca de conexão M25 com 5 cabos soldados de 6,0 mm², 1,0 m de comprimento, corte liso na extremidade.
Sistemas de encaixe de instalação de edifícios > Conexão de dispositivo para instalação de edifício de encaixe
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1410397 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 486 (C-2-2017) |
| GTIN | 4046356929363 |
| Peso por unidade (exclusive embalagem) | 373,700 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Geral
| Formato | QPD 5x6,0 |
|---|---|
| Comprimento de cabo | 1 m |
| Cor | preto |
| Tipo de travamento | Travamento parafusado |
| Tecnologia de conexão | Conexão QUICKON |
| Tipo de conexão | Conexão IDC |
| Número de pólos | 5 |
| Instrução número de pólos | 4+PE |
| Abertura da porca cega | 30 mm |
| Torque da porca cega | 15 Nm |
| Número de conexões | 10 |
| Bitola do condutor flexível mín. | 2,5 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Perfil do condutor rígido mín. | 2,5 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor AWG mín. | 14 |
| Bitola do condutor AWG máx. | 10 |
Linha
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | VDE 0295 Classe 1 a 6 / mín. 0,15 mm |
|---|---|
| Material de isolação do condutor | PVC / PE / TPE / borracha |
| Diâmetro de condutor inclusive isolação | 2,95 mm ... 5 mm |
| Perfil de conexão | 6 mm² |
| Cores de condutor | preto, marrom, cinza, azul, verde/amarelo |
| Identificação dos polos | 1, 2, 3, N, PE |
Condições ambiente
| Grau de proteção | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (funcionamento) | -40 °C ... 100 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 100 °C |
| Temperatura com conexão de linha | -5 °C ... 50 °C |
Características elétricas
| Corrente nominal IN | 40 A |
|---|---|
| Corrente nominal | 40 A |
| Tensão de dimensionamento (III/3) | 690 V |
| Tensão de teste (III / 2) | 1000 V |
| Tensão de teste (II/2) | 1000 V |
| Tensão de teste (III/3) | 6 kV |
| Tensão de teste (III/2) | 8 kV |
| Tensão de teste (III / 2) | 8 kV |
Dados de material
| Material de contato | Cu |
|---|---|
| Material superfície de contato | prateado |
| Material suporte do contato | PA |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tensão especificada de funcionamento (EF000228) | 690 V |
| Corrente nominal especificada (EF000227) | 40 A |
| Número de polos (EF001391) | 5 |
| Grau de proteção (IP) (EF005474) | IP66 |
| Dimensão de conexão da rosca (EF004756) | M25 |
| Número de conexões por polo (EF006769) | 1 |
| Codificação de polos (EF006771) | Outro |
| Codificação mecânica (EF002910) | Sim |
| Código de cores/inserção de contacto (EF006772) | Preto |
| Cor da peça do adaptador separada (EF008312) | Sem peça adaptadora |
| Cor da caixa (EF000136) | Preto |
| Material da caixa protetora (EF001596) | Poliamida |
| Livre de halogéneo (EF000025) | Não |
| Tratamento da superfície de contacto (EF002558) | Banhado a prata |
| Comprimento (EF001438) | 73.8 mm |
| Altura (EF000040) | 36 mm |
| Largura (EF000008) | 36 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1410397-QPD W 4PE6,0 M25 1,0 BK | 110 Kbytes |
|
