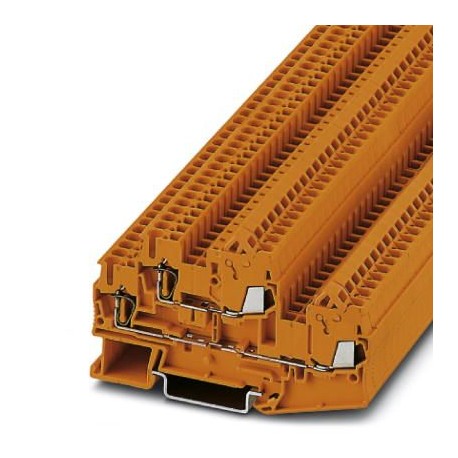

QTTCBS 1,5 OG 3050426 PHOENIX CONTACT Borne de passagem
QTTCBS 1,5 OG
3050426
PHOENIX_CONTACT
50
Borne de passagem
Terminal de passagem, tensão nominal: 500 V, corrente nominal: 17,5 A, tipo de conexão: Conexão rápida, 1º andar, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,25 mm² - 1,5 mm², Conexão de mola, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,08 mm² - 4 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: laranja
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3050426 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356321891 |
| Peso por unidade (exclusive embalagem) | 14,247 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Número de níveis | 2 |
|---|---|
| Número de conexões | 4 |
| Bitola nominal | 1,5 mm² |
| Cor | laranja |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,56 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Tipo de conexão | Conexão rápida |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente de carga máxima | 17,5 A (com bitola de condutor de 1,5 mm²) |
| Corrente nominal IN | 17,5 A |
| Tensão UN | 500 V |
| Tipo de conexão | conexão à mola |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente de carga máxima | 17,5 A (com bitola de condutor de 1,5 mm²) |
| Corrente nominal IN | 17,5 A |
| Tensão UN | 500 V |
| Parede lateral aberta | Sim |
Medidas
| Largura | 5,2 mm |
|---|---|
| Comprimento | 88,2 mm |
| Altura NS 35/7,5 | 49,9 mm |
| Altura NS 35/15 | 57,4 mm |
| Largura da tampa | 2,2 mm |
Dados de conexão
| Tipo de conexão | Conexão rápida |
|---|---|
| Conexão conforme norma | IEC 60947-7-1 |
| Diâmetro do fio incl. isolamento máx. | 3 mm |
| Perfil do condutor rígido mín. | 0,25 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Bitola do condutor flexível mín. | 0,25 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 16 |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 1,5 mm² |
| Bitola do condutor flexível mín. após 10 ligações com o condutor rígido máx. | 0,25 mm² |
| Bitola do condutor flexível máx. após 10 ligações com o condutor rígido máx. | 1,5 mm² |
| Bitola do condutor rígido mín. após 10 ligações com o condutor rígido máx. | 0,25 mm² |
| Bitola do condutor rígido máx. após 10 ligações com o condutor rígido máx. | 1,5 mm² |
| AWG mín. após 10 ligações com o condutor rígido máx. | 24 |
| AWG máx. após 10 ligações com o condutor rígido máx. | 16 |
| Bitola mín. dos cabos de sensores | 0,25 mm² |
| Bitola máx. dos cabos de sensores | 0,34 mm² |
| Material isolamento do fio | PVC / PE |
| Tipo de conexão | conexão à mola |
| Conexão conforme norma | IEC 60947-7-1 |
| Comprimento de isolamento | 10 mm |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 0,5 mm² |
Normas e disposições
| Conexão conforme norma | CUL |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
