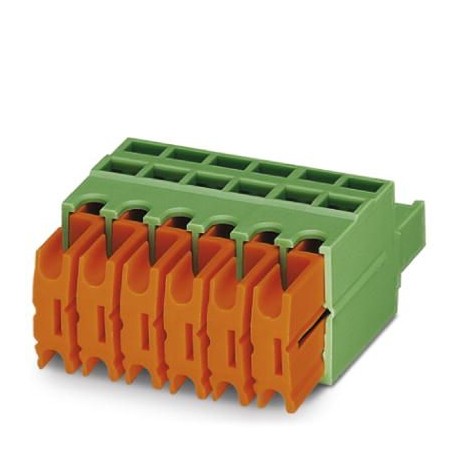

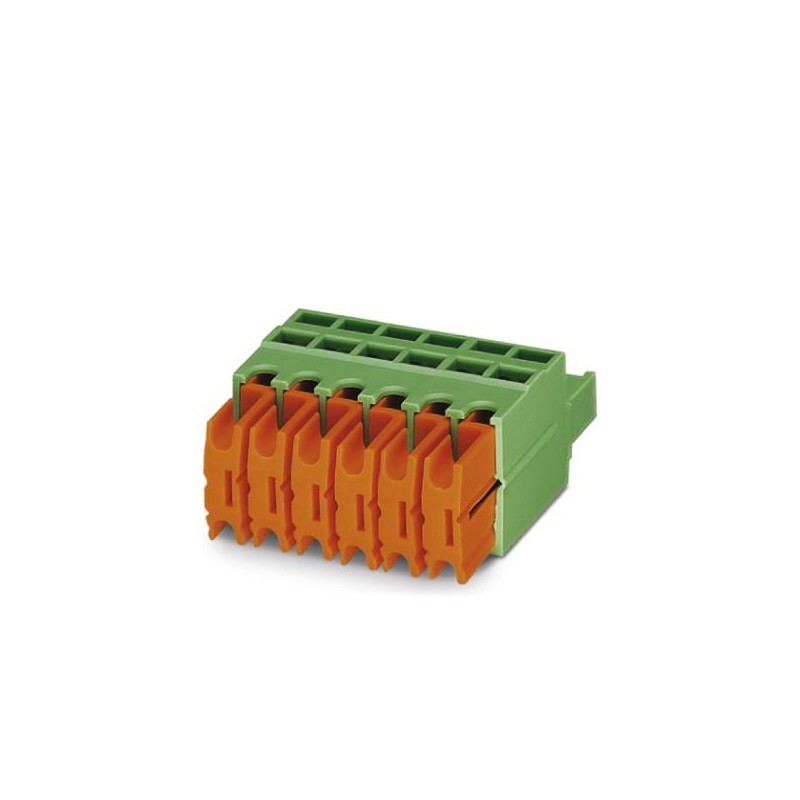

QC 1/ 2-ST-BUS YE 1942002 PHOENIX CONTACT Conector de placa de circuito impresso
QC 1/ 2-ST-BUS YE
1942002
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Conector para placa de circuito impresso, seção nominal: 1 mm², cor: amarelo, corrente nominal: 10 A, tensão nominal (III/2): 630 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 2, número de linhas: 1, número de polos: 2, número de conexões: 2, família de artigos: QC 1/.. -ST-BUS, passo: 5 mm, tipo de conexão: Conexão offset, direção de conexão do condutor/placa de circuito impresso: 90 °, gancho de fixação: - Gancho de fixação, sistema de encaixe: COMBICON MSTB 2.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1942002 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4017918846008 |
| Peso por unidade (exclusive embalagem) | 4,090 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polônia) |
Geral
| Família de produtos | QC 1/..-ST-BUS |
|---|---|
| Número de pólos | 2 |
| Tipo de conexão | Conexão rápida |
| Tensão de dimensionamento (III/3) | 500 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 10 A |
| Bitola nominal | 1 mm² |
Dados de conexão
| Bitola do condutor flexível mín. | 0,5 mm² |
|---|---|
| Bitola do condutor flexível máx. | 1 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 18 |
| AWG conforme UL/CUL mín | 22 |
| AWG conforme UL/CUL máx | 18 |
| Diâmetro de condutor inclusive isolação | 2,5 mm |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 2 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 10 A |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Amarelo |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
