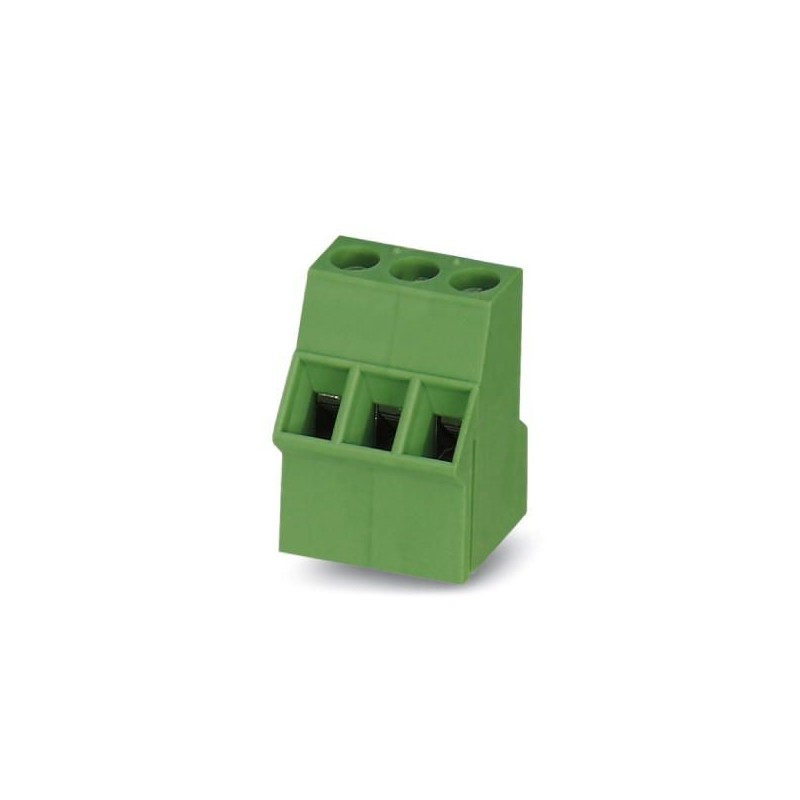

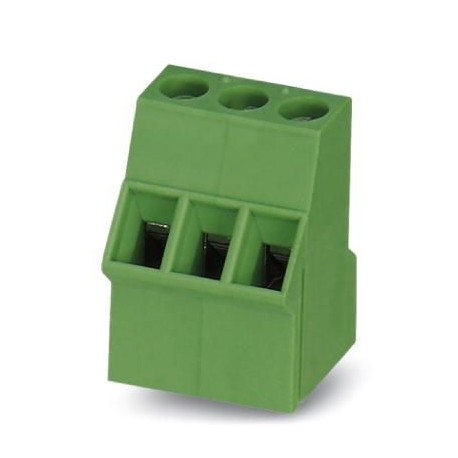

SMKDS 2,5/10-5,08 BDNZ:2A02 1934586 PHOENIX CONTACT Borne de placa de circuito impresso
SMKDS 2,5/10-5,08 BDNZ:2A02
1934586
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 20 A, tensão de dimensionamento (III/2): 400 V, seção nominal: 2,5 mm², Número de potenciais: 10, Número de linhas: 1, Número de pólos por linha: 10, família de artigos: SMKDS 2.5, passo: 5,08 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, Direção de conexão do condutor/placa de circuito impresso: 50 °, cor: verde, Arranjo de pinos: Arranjo de pinos lineares, Comprimento do pino [P]: 3,5 mm, tipo de embalagem: embalagem em caixa. O item pode ser alinhado com diferentes números de pólos!
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1934586 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4017918900717 |
| Peso por unidade (exclusive embalagem) | 23,584 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 14,25 mm |
|---|---|
| Medida do passo | 5,08 mm |
| Medida a | 45,72 mm |
| Largura [ w ] | 50,8 mm |
| Altura | 19,4 mm |
| Altura [ h ] | 22,9 mm |
| Comprimento de pino [P] | 3,5 mm |
| Diâmetro do furo de sondagem | 1,4 mm |
Geral
| Família de produtos | SMKDS 2,5 |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 400 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 20 A |
| Bitola nominal | 2,5 mm² |
| Corrente de carga máxima | 20 A |
| Material isolante | PA |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Pino calibrador | A3 |
| Comprimento de isolamento | 11 mm |
| Número de pólos | 10 |
| Rosca | M3 |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Dados de conexão
| Perfil do condutor rígido mín. | 0,14 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 14 |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
