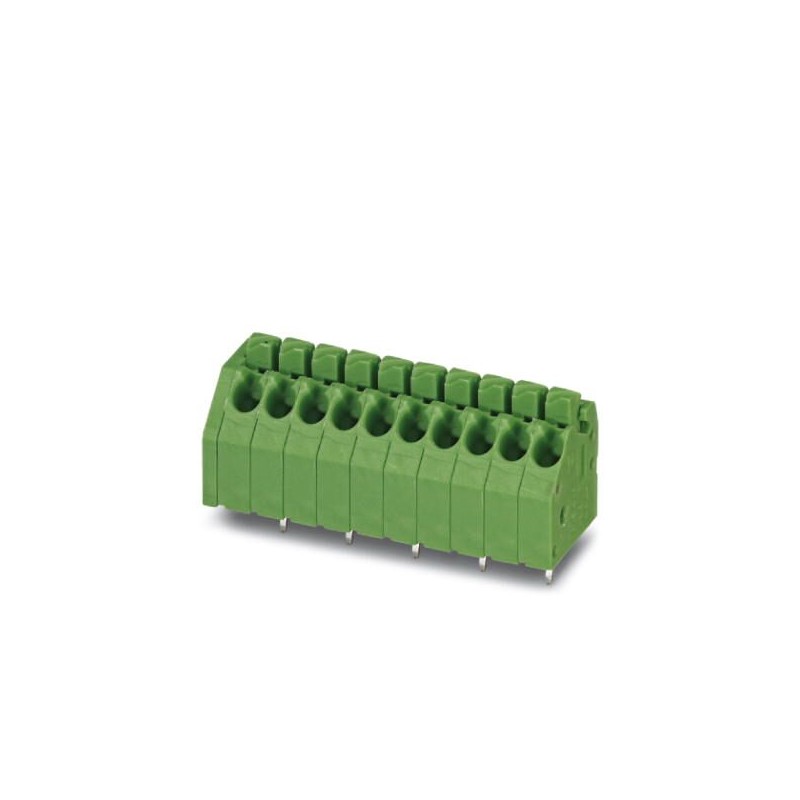

PTSA 1,5/ 2-3,5-Z MIX BD:NZ 1826486 PHOENIX CONTACT Borne de placa de circuito impresso, corrente nominal: 8.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTSA 1,5/ 2-3,5-Z MIX BD:NZ 1826486 PHOENIX CONTACT Borne de placa de circuito impresso, corrente nominal: 8..

PTSA 1,5/ 2-3,5-Z MIX BD:NZ

1826486

PHOENIX_CONTACT

420

Borne de placa de circuito impresso, corrente nominal: 8 A, tensão nominal: 400 V, passo: 3,5 mm, número de polos: 2, tipo de conexão: Conexão push-in por mola, montagem: Solda por onda, sentido de conexão condutor/platina: 45 °, cor: multicolor

PCB terminal block, nominal current: 8 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm², pitch: 3.5 mm, number of positions: 2, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: multi-color, Pin layout: Zigzag pinning M, Solder pin [P]: 3.6 mm

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1826486
Quantidade de embalagem1
GTIN (EAN)4046356864756
Número do imposto alfandegário85369010

Desenhos

Diagram

Diagram
Type: PTSA 1,5/4-3,5-Z
Tested in accordance with DIN EN 60512-5-2:2003-01
Reduction factor = 1
Number of positions: 4

Voltar para cima

Item properties

Brief article descriptionPCB terminal block
Range of articlesPTSA 1,5
Pitch3.5 mm
Number of positions2
Connection methodPush-in spring connection
Mounting typeWave soldering
Pin layoutZigzag pinning M
Number of levels1
Number of connections2
Number of potentials2
Voltar para cima

Electrical parameters

Nominal current8 A
Nom. voltage400 V
Rated voltage250 V
Rated voltage (III/2)400 V
Rated voltage (II/2)630 V
Rated surge voltage (III/3)4 kV
Rated surge voltage (III/2)4 kV
Rated surge voltage (II/2)4 kV
Voltar para cima

Connection capacity

Connection methodPush-in spring connection
pluggableno
Conductor cross section solid0.2 mm² ... 1.5 mm²
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG / kcmil24 ... 16
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 1 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 0.5 mm²
Stripping length9 mm
Voltar para cima

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Voltar para cima

Material data - housing

Housing colormulti-color
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Voltar para cima

Dimensions for the product

Dimensional drawing
CaptionThe figure shows the dimensional drawing of the 5-position product version
Length [ l ]12 mm
Width [ w ]8.5 mm
Height [ h ]16.7 mm
Pitch3.5 mm
Height (without solder pin)13.1 mm
Solder pin [P]3.6 mm
Pin spacing3.5 mm
Pin dimensions0.4 x 0.75 mm
Dimension a3.5 mm
Voltar para cima

Dimensions for PCB design

Hole diameter1 mm
Pin spacing3.5 mm
Voltar para cima

Packaging information

Type of packagingpacked in cardboard
Pieces per package420
Denomination packing unitsPcs.
Voltar para cima

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 85 °C
Ambient temperature (operation)-40 °C ... 100 °C (Depending on the current carrying capacity/derating curve)
Voltar para cima

Termination and connection method

Test for conductor damage and slackeningIEC 60999-1:1999-11
Test passed
Voltar para cima

Pull-out test

Pull-out testIEC 60999-1:1999-11
Test passed
Conductor cross section / conductor type / tensile force0.5 mm² / solid / > 20 N
0.5 mm² / flexible / > 20 N
1.5 mm² / solid / > 40 N
1.5 mm² / flexible / > 40 N
Voltar para cima

Electrical tests

Rated current8 A
Conductor cross section1.5 mm²
Rated voltage (III/2)400 V
Rated surge voltage (III/2)4 kV
Voltar para cima

Air clearances and creepage distances

Clearances and creepage distancesIEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
SpecificationIEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
Minimum clearance - inhomogeneous field (III/3)3 mm
Minimum clearance - inhomogeneous field (III/2)3 mm
Minimum clearance - inhomogeneous field (II/2)3 mm
Minimum creepage distance value (III/3)3.2 mm
Minimum creepage distance value (III/2)3 mm
Minimum creepage distance value (II/2)3.2 mm
Note on connection cross sectionWith connected conductor 1.5 mm² (solid).
Voltar para cima

Temperature-rise test

ResultTest passed
SpecificationIEC 60947-7-4:2013-08
Voltar para cima

Vibration test

SpecificationIEC 60068-2-6:2007-12
ResultTest passed
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 - 60.1 Hz)
Test duration per axis2.5 h
Voltar para cima

Standards and Regulations

Connection in acc. with standardEN-VDE
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027141109
eCl@ss 4.127141109
eCl@ss 5.027141190
eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Voltar para cima

ETIM

ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Voltar para cima

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432
UNSPSC 19.039121432
Voltar para cima

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
