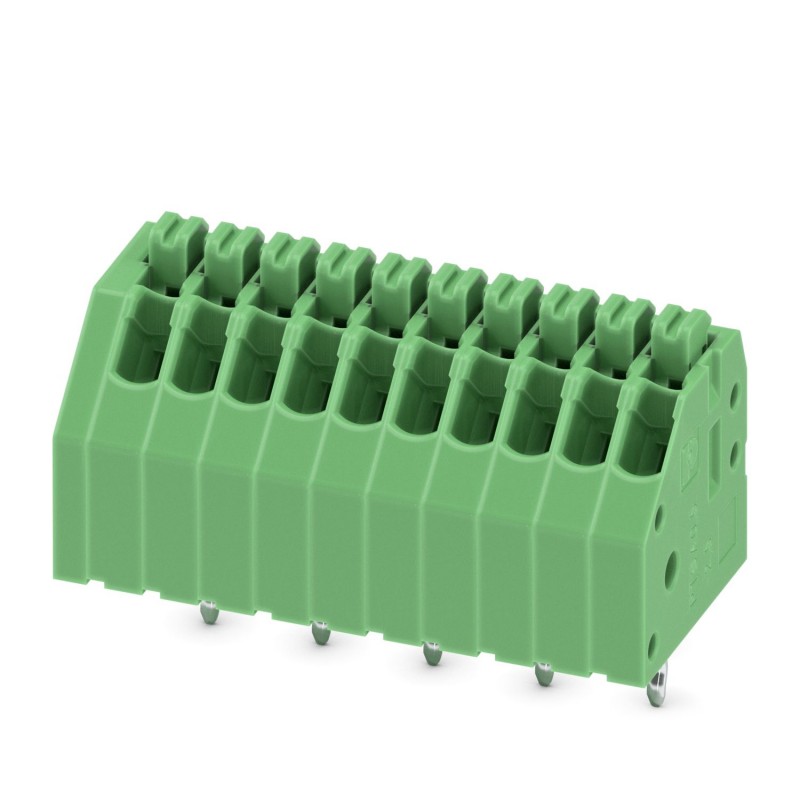

PTSA 0,5/21-2,5-Z MIX GN/GY 1765777 PHOENIX CONTACT Do PWB bloco terminal

PTSA 0,5/21-2,5-Z MIX GN/GY

1765777

PHOENIX_CONTACT

50

Produto sob demanda, sem reembolso.

Do PWB bloco terminal

Régua de terminais para placa de circuito impresso, corrente nominal: 2 A, tensão nominal (III/2): 250 V, seção transversal nominal: 0,5 mm², número de potenciais: 21, número de linhas: 1, número de polos por linha: 21, família de artigos: PTSA 0,5, passo: 2,5 mm, tipo de conexão: Conexão por mola push-in, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 45 °, cor: multicolorido, Disposição dos pinos: Pinos em zigue-zague M, Comprimento do pino [P]: 3,6 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa

Printed circuit board terminal, nominal current: 2 A, rated voltage (III/2): 250 V, nominal cross section: 0.5 mm2, number of potentials: 21, number of rows: 1, number of positions per row: 21, product range: PTSA 0,5, pitch: 2.5 mm, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: multicolored, Pin layout: Zigzag pinning M, Solder pin [P]: 3.6 mm, number of solder pins per potential: 1, type of packaging: packed in cardboard

Mais detalhes


Conectores > Terminal para circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $338.13
Preço unitário: $6.76
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePrinted circuit board terminal
Product familyPTSA 0,5
Product lineCOMBICON Terminals XS
TypePC termination block
Number of positions21
Pitch2.5 mm
Number of connections21
Number of rows1
Number of potentials21
Pin layoutZigzag pinning M
Solder pins per potential1
Data management status
Article revision01
Electrical properties
Nominal current IN2 A
Nominal voltage UN250 V
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)250 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)400 V
Rated surge voltage (II/2)2.5 kV
Connection data
Connection technology
TypePC termination block
Nominal cross section0.5 mm²
Conductor connection
Connection methodPush-in spring connection
Conductor cross section rigid0.14 mm² ... 0.5 mm²
Conductor cross section flexible0.2 mm² ... 0.5 mm²
Conductor cross section AWG24 ... 20
Stripping length9 mm
Mounting
Mounting typeWave soldering
Pin layoutZigzag pinning M
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Material data - housing
Color (Housing)multicolored ()
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawingzswbwfibns.jpg
Pitch2.5 mm
Width [w]54 mm
Height [h]16.7 mm
Length [l]12 mm
Installed height13.1 mm
Solder pin length [P]3.6 mm
Pin dimensions0.4 x 0.75 mm
PCB design
Pin spacing2.5 mm
Hole diameter1 mm
Mechanical tests
Connection test
SpecificationIEC 60998-2-2:1991-10
ResultTest passed
Test for conductor damage and slackening
SpecificationIEC 60998-2-2:1991-10
ResultTest passed
Pull-out test
SpecificationIEC 60998-2-2:1991-10
Conductor cross section/conductor type/tractive force setpoint/actual value0.14 mm² / solid / > 7 N
0.2 mm² / flexible / > 10 N
0.5 mm² / solid / > 30 N
0.5 mm² / flexible / > 30 N
Electrical tests
Temperature-rise test
SpecificationIEC 60998-2-1:1990-04
Requirement temperature-rise testIncrease in temperature ≤ 45 K
Insulation resistance
SpecificationIEC 60998-2-2:1991-10
Insulation resistance, neighboring positions109Ω
Air clearances and creepage distances
SpecificationIEC 60664-1:2007-04
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2 mm
Rated insulation voltage (III/2)250 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)1.5 mm
Rated insulation voltage (II/2)400 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)2 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:1995-03
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Acceleration5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Test directionsX-, Y- and Z-axis
Glow-wire test
SpecificationIEC 60998-2-2:1991-10
Temperature850 °C
Time of exposure5 s
Ambient conditions
Ambient temperature (operation)-40 °C ... 85 °C
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 55 °C
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1765777 Ligadores (EC002643)
Característica Valor
Altura (EF000040) 16.7 mm
Número de conexões elétricas (EF008252) 21
Número de níveis (EF002659) 1
Dimensão das conexões (EF006827) 2.5 mm
Corrente nominal especificada In (EF008250) 2 A
Tensão especificada de funcionamento (EF000228) 250 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Tipo de conexão do driver (EF006821) Conexão por terminal de mola
Secção da ligação de cabo rígido (EF007337) 0.14 mm²
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção da ligação de cabo flexível (EF007343) 0.5 mm²
Tipo de conexão da placa de circuito (EF006822) Conexão por solda
Material da superfície de conexão (EF006826) Estanho
Diâmetro do pino de conexão (EF006823) 1 mm
Comprimento do pino (EF006825) 3.6 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de fixação PCB (EF008226) Contato de conexão
Tipo de aperto da fixação (EF002442) Solda
Tipo de bandas (EF007011) Caixa (para SMD)
