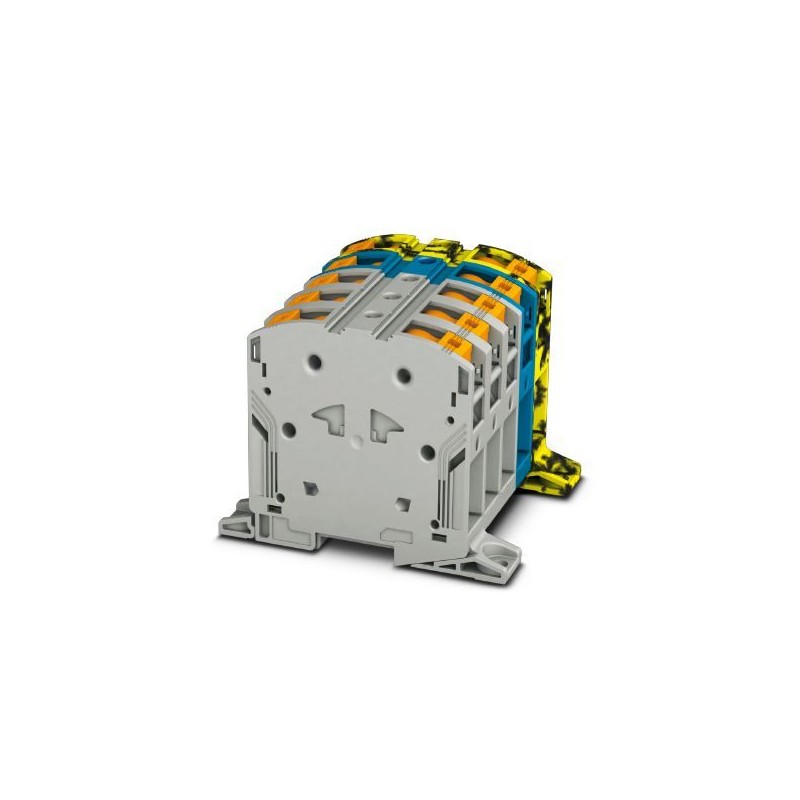

PTPOWER 95 P-3L/N/FE-F 1091230 PHOENIX CONTACT Alta corrente do bloco de terminais, bloqueado, com o teste d.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTPOWER 95 P-3L/N/FE-F 1091230 PHOENIX CONTACT Alta corrente do bloco de terminais, bloqueado, com o teste d..

PTPOWER 95 P-3L/N/FE-F

1091230

PHOENIX_CONTACT

2

Alta corrente do bloco de terminais, bloqueado, com o teste de soquete, nom. tensão: 1000 V AC / 1500 V DC, corrente nominal: 232 Um, método de ligação: Energia-Curva de ligação, número de conexões: 2, número de posições: 5, seção transversal: 25 mm2 95 mm2 AWG: 4 - 4/0, largura: 125 mm, cor: cinza/azul/preto-amarelo, tipo montagem direta conexão a parafuso

Terminal de alimentação, bloqueado, com tomada de teste, tensão nominal: 1000 V, corrente nominal: 232 A, número de ligações: 2, número de polos: 5, tipo de ligação: Ligação PowerTurn, 1.º andar, Secção de dimensionamento: 95 mm², secção de montagem: 25 mm² - 95 mm², tipo de montagem: aparafusado directamente, cor: cinzento/azul/preto-amarelo

High-current terminal block, blocked, with test socket, nom. voltage: 1000 V AC / 1500 V DC, nominal current: 232 A, connection method: Power-Turn connection, number of connections: 2, number of positions: 5, cross section: 25 mm² - 95 mm², AWG: 4 - 4/0, width: 125 mm, color: gray/blue/black-yellow, mounting type: direct screw connection

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $339.42
Preço unitário: $169.71
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1091230
Quantidade de embalagem1
GTIN (EAN)4055626903811
Número do imposto alfandegário85369010

General

Number of positions5
Number of levels1
Number of connections2
Nominal cross section95 mm²
Colorgray/blue/black-yellow
Insulating materialPA
Flammability rating according to UL 94V0
Area of applicationRailway industry
Machine building
Plant engineering
Rated surge voltage8 kV
Degree of pollution3
Overvoltage categoryIII
Insulating material groupI
Maximum load current232 A (with 95 mm2conductor cross section)
Nominal current IN232 A
Nominal voltage UN1000 V AC
1500 V DC
Open side panelNo
Voltar para cima

Dimensions

Width125 mm
Length101 mm
Height NS 35/15105 mm
Voltar para cima

Connection data

Connection1 level
Connection methodPower-Turn connection
Stripping length40 mm
Connection in acc. with standardIEC 60947-7-1
Conductor cross section solid min.25 mm²
Conductor cross section solid max.95 mm²
Conductor cross section AWG min.4
Conductor cross section AWG max.4/0
Conductor cross section flexible min.25 mm²
Conductor cross section flexible max.95 mm²
Min. AWG conductor cross section, flexible4
Max. AWG conductor cross section, flexible4/0
Conductor cross section flexible, with ferrule without plastic sleeve min.25 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.95 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.25 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.95 mm²
Cross section with insertion bridge, solid max.95 mm²
Cross section with insertion bridge, stranded max.70 mm²
Voltar para cima

Standards and Regulations

Connection in acc. with standardIEC 60947-7-1
Flammability rating according to UL 94V0
Voltar para cima

Classificações

eCl@ss

eCl@ss 10.0.127141190
eCl@ss 4.027141120
eCl@ss 4.127141120
eCl@ss 5.027141120
eCl@ss 5.127141120
eCl@ss 6.027141100
eCl@ss 7.027141120
eCl@ss 8.027141120
eCl@ss 9.027141120
Voltar para cima

ETIM

ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
Voltar para cima

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Voltar para cima

ETIM for 1091230 Bloco de terminais (EC000897)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 25 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 25 mm²
Secção da ligação de cabo rígido (EF007337) 25 mm²
Corrente nominal especificada In (EF008250) 232 A
Tensão especificada de funcionamento (EF000228) 1000 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 2
Adequado para material condutor (EF012572) Alumínio/cobre
Material do corpo isolante (EF007543) Outro
Temperatura de operação (EF002393) -60 °C
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 125 mm
Altura (EF000040) 101 mm
Profundidade (EF000049) 105 mm
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Multicolorido
Níveis ligados internamente (EF002661) Sim
