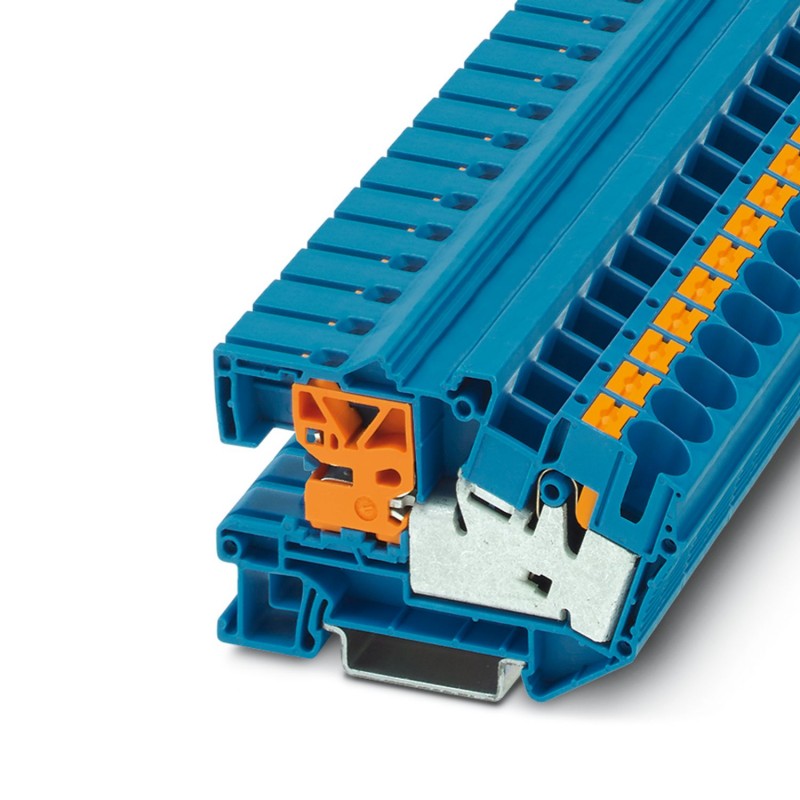

PTN 16/S 3214025 PHOENIX CONTACT Borne de instalação N Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTN 16/S 3214025 PHOENIX CONTACT Borne de instalação N

PTN 16/S

3214025

PHOENIX_CONTACT

50

Borne de instalação N

Terminal neutro seccionável, Nota sobre a montagem: Para fixar com segurança o barramento neutro, devem ser colocados cavaletes no início e no final de cada régua de terminais, bem como tiras mais longas a cada 20 cm., tensão nominal: 500 V, corrente nominal: 68 A, Conexão push-in, 1º andar, Seção de dimensionamento: 16 mm², seção:  0,5 mm² - 16 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: azul

N disconnect terminal block, Assembly instructions:For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips., nom. voltage: 500 V, nominal current: 68 A, Push-in connection, 1 level, Rated cross section: 16 mm2, cross section: 0.5 mm2 - 16 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue

Mais detalhes


Blocos de terminais > Instalação de terminais de nível

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $340.07
Preço unitário: $6.80
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
GeneralAssembly instructions:
For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips.
Product properties
Product typeInstallation terminal block
Number of connections2
Number of rows1
Potentials1
Data management status
Article revision02
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Rated surge voltage6 kV
Maximum power dissipation for nominal condition2.43 W
Current carrying capacity of the neutral busbar140 A
Connection data
PEN functionyes
Number of connections per level2
Nominal cross section16 mm²
1 level
Stripping length18 mm
Internal cylindrical gageA7
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid0.5 mm² ... 16 mm²
Cross section AWG24 ... 6 (converted acc. to IEC)
Conductor cross section flexible0.5 mm² ... 16 mm²
Conductor cross section, flexible [AWG]20 ... 6 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.5 mm² ... 16 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.5 mm² ... 16 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve1.5 mm² ... 4 mm²
Nominal current68 A
Maximum load current68 A (with 16 mm² conductor cross section)
Nominal voltage500 V
Nominal cross section16 mm²
1 level Connection cross sections directly pluggable
Conductor cross section rigid1 mm² ... 16 mm²
Conductor cross-section flexible (ferrule without plastic sleeve)4 mm² ... 16 mm²
Flexible conductor cross section (ferrule with plastic sleeve)2.5 mm² ... 16 mm²
Dimensions
Width10.2 mm
End cover width2.2 mm
Height77.7 mm
Depth49.6 mm
Depth on NS 35/7,551.1 mm
Depth on NS 35/1558.6 mm
Material specifications
Colorblue (RAL 5015)
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))130 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)28 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint7.3 kV
ResultTest passed
Temperature-rise test
Requirement temperature-rise testIncrease in temperature ≤ 45 K
ResultTest passed
Short-time withstand current 16 mm²1.92 kA
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint1.89 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelYes
Mechanical tests
Mechanical strength
ResultTest passed
Attachment on the carrier
DIN rail/fixing supportNS 35
Test force setpoint5 N
ResultTest passed
Test for conductor damage and slackening
Rotation speed10 rpm
Revolutions135
Conductor cross section/weight0.5 mm² / 0.3 kg
16 mm² / 2.9 kg
ResultTest passed
Environmental and real-life conditions
Aging
Temperature cycles192
ResultTest passed
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
SpectrumService life test category 1, class B, body mounted
Frequencyf1= 5 Hz to f2= 150 Hz
ASD level0.964 (m/s²)²/Hz
Acceleration0.58g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
Pulse shapeHalf-sine
Acceleration5g
Shock duration30 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (operation)-60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (operation)20 % ... 90 %
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
Mounting
Mounting typeNS 35/7,5
NS 35/15

ETIM for 3214025 Bloco de terminais (EC001329)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.5 mm²
Secção da ligação de cabo rígido (EF007337) 0.5 mm²
Secção da ligação de cabo flexível (EF007343) 0.5 mm²
Corrente nominal especificada In (EF008250) 68 A
Tensão especificada de funcionamento (EF000228) 500 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Método de montagem (EF000003) Outro
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 10.15 mm
Altura (EF000040) 77.65 mm
Profundidade (EF000049) 49.6 mm
Placa de fecho necessária (EF002525) Sim
Cor básica (EF002671) Azul
Com função PE (EF002672) Não
