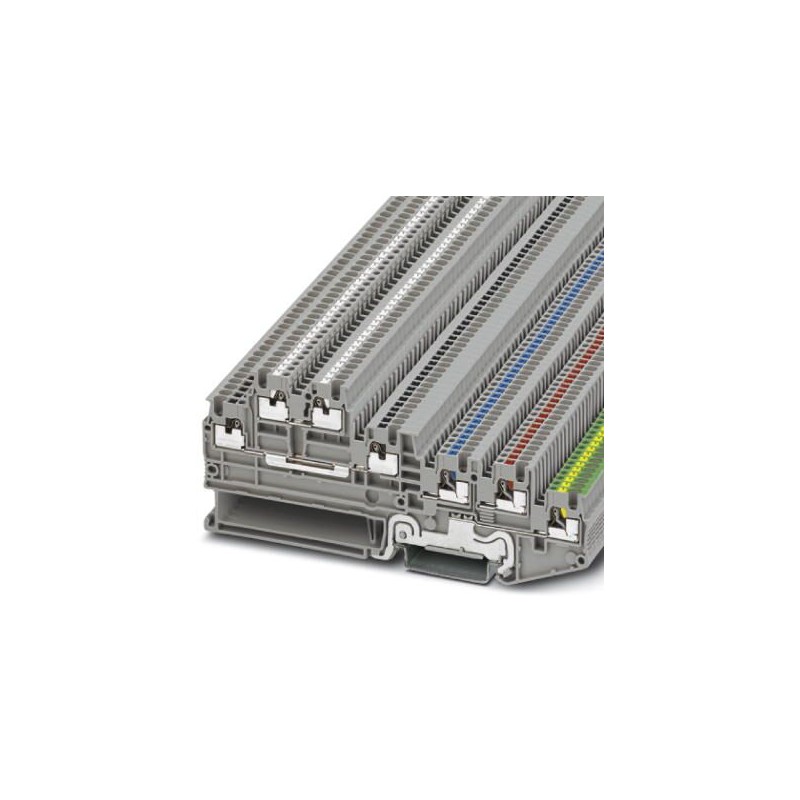

PTIO 1,5/S/5-PE/U-BK/O-WH 3244471 PHOENIX CONTACT Sensor/atuador bloco de terminais, nom. tensão: 250 V, cor.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTIO 1,5/S/5-PE/U-BK/O-WH 3244471 PHOENIX CONTACT Sensor/atuador bloco de terminais, nom. tensão: 250 V, cor..

PTIO 1,5/S/5-PE/U-BK/O-WH

3244471

PHOENIX_CONTACT

50

Sensor/atuador bloco de terminais, nom. tensão: 250 V, corrente nominal: de 13,5 Um, método de ligação: Push-in de conexão, número de conexões: 5, secção transversal de 0,14 mm2 1,5 mm2, AWG: 26 - 14, largura: 3,5 mm, altura: 44.6 mm, cor: cinza, tipo de montagem: NS 35/7,5, NS 35/15

Régua de terminais para detectores/atuadores, tensão nominal: 250 V, corrente nominal: 13,5 A, número de conexões: 7, tipo de conexão: Conexão push-in, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,14 mm² - 1,5 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: cinza

Sensor/actuator terminal block, nom. voltage: 250 V, nominal current: 13.5 A, connection method: Push-in connection, number of connections: 5, cross section: 0.14 mm² - 1.5 mm², AWG: 26 - 14, width: 3.5 mm, height: 44.6 mm, color: gray, mounting type: NS 35/7,5, NS 35/15

Mais detalhes


Blocos de terminais > Bloco de terminais para o iniciador/atuador

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $354.39
Preço unitário: $7.09
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda3244471
Quantidade de embalagem50 UNID
Quantidade mínima de encomenda50 UNID
Página de catálogoPágina 42 (C-1-2019)
GTIN (EAN)4055626447865
Peso por unidade (exclusive embalagem)9,990 g
Número do imposto alfandegário85369010
País de origemPL (Polónia)

Desenhos

Circuit diagram

Circuit diagram

Voltar para cima

General

Number of levels5
Number of connections5
Nominal cross section1.5 mm²
Colorgray
Insulating materialPA
Flammability rating according to UL 94V0
Rated surge voltage4 kV
Degree of pollution3
Overvoltage categoryIII
Insulating material groupI
Connection in acc. with standardIEC 60947-7-1
Nominal current IN13.5 A
Maximum load current13.5 A
Nominal voltage UN250 V
Open side panelYes
Voltar para cima

Dimensions

Width3.5 mm
Length121.65 mm
Height NS 35/7,552.1 mm
Height NS 35/1559.6 mm
Voltar para cima

Connection data

Connection methodPush-in connection
Conductor cross section solid min.0.14 mm²
Conductor cross section solid max.1.5 mm²
Conductor cross section flexible min.0.14 mm²
Conductor cross section flexible max.1.5 mm²
Conductor cross section AWG min.26
Conductor cross section AWG max.14
Conductor cross section flexible, with ferrule without plastic sleeve min.0.14 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.1.5 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.0.14 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.1 mm² Using the AI-S 1-8 TQ ferrule, Order No. 1200293, is recommended
Stripping length8 mm ... 10 mm
Internal cylindrical gageA1 / B1
Voltar para cima

Standards and Regulations

Connection in acc. with standardIEC 60947-7-1
Flammability rating according to UL 94V0
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027141118
eCl@ss 4.127141118
eCl@ss 5.027141100
eCl@ss 5.127141100
eCl@ss 6.027141100
eCl@ss 7.027141128
eCl@ss 8.027141128
eCl@ss 9.027141128
Voltar para cima

ETIM

ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000900
ETIM 6.0EC000900
ETIM 7.0EC000900
Voltar para cima

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Voltar para cima

ETIM for 3244471 Bloco de terminais (EC000900)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.14 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.14 mm²
Secção da ligação de cabo rígido (EF007337) 0.14 mm²
Corrente nominal especificada In (EF008250) 13.5 A
Tensão especificada de funcionamento (EF000228) 250 V
Número de níveis (EF002659) 5
Número de fixações por nível (EF002660) 2
Níveis ligados internamente (EF002661) Não
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Método de montagem (EF000003) Outro
Conexão cruzada (EF005717) Sim
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 3.5 mm
Altura (EF000040) 121.65 mm
Profundidade (EF000049) 44.6 mm
Cor (EF000007) Cinzento
Com conexão PE (EF002534) Não
Com conexão blindada (EF002535) Não
Com função de fonte de alimentação (EF002536) Não
Função de desconexão (EF006183) Não
