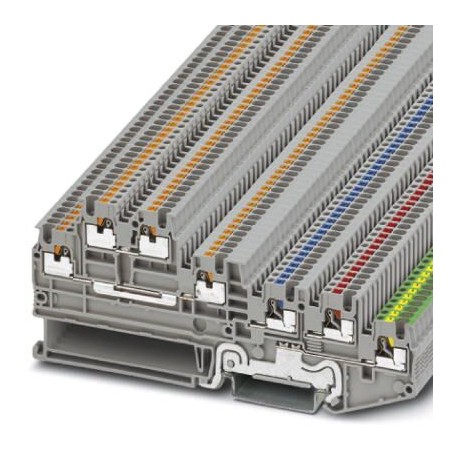

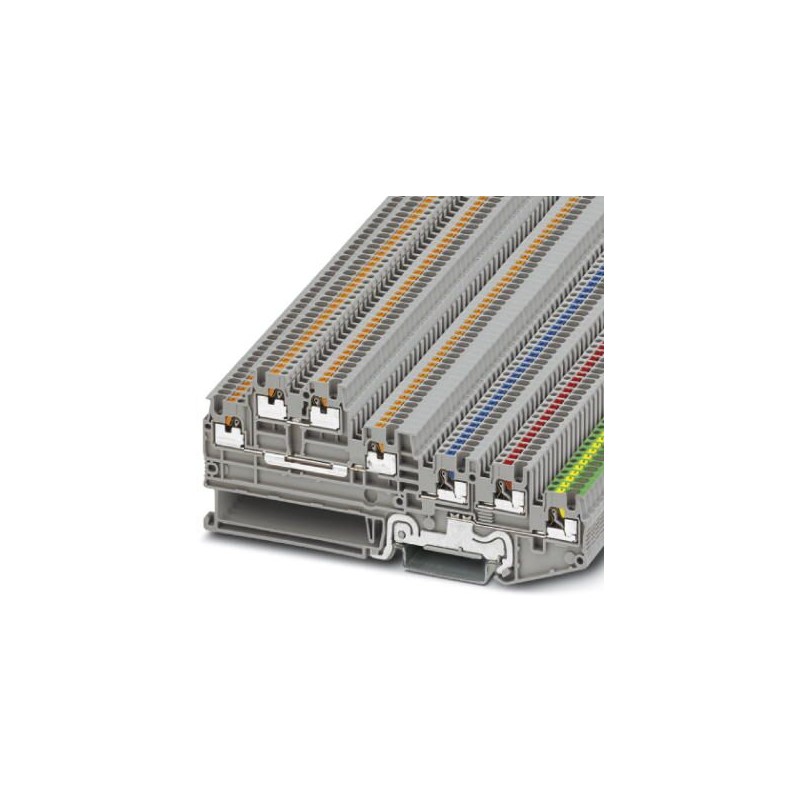

PTIO 1,5/S/5-PE 3244473 PHOENIX CONTACT Sensor/atuador bloco de terminais, com o condutor de protecção de fu.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTIO 1,5/S/5-PE 3244473 PHOENIX CONTACT Sensor/atuador bloco de terminais, com o condutor de protecção de fu..

PTIO 1,5/S/5-PE

3244473

PHOENIX_CONTACT

50

Sensor/atuador bloco de terminais, com o condutor de protecção de função, nom. tensão: 250 V, corrente nominal: de 13,5 Um, método de ligação: Push-in de conexão, número de conexões: 5, secção transversal de 0,14 mm2 1,5 mm2, AWG: 26 - 14, largura: 3,5 mm, altura: 44.6 mm, cor: cinza, tipo de montagem: NS 35/7,5, NS 35/15

Régua de terminais para detectores/atuadores, com função de condutor de proteção à terra, tensão nominal: 250 V, corrente nominal: 13,5 A, número de conexões: 7, tipo de conexão: Conexão push-in, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,14 mm² - 1,5 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: cinza

Sensor/actuator terminal block, with protective conductor function, nom. voltage: 250 V, nominal current: 13.5 A, connection method: Push-in connection, number of connections: 5, cross section: 0.14 mm² - 1.5 mm², AWG: 26 - 14, width: 3.5 mm, height: 44.6 mm, color: gray, mounting type: NS 35/7,5, NS 35/15

Mais detalhes


Blocos de terminais > Bloco de terminais para o iniciador/atuador

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $358.74
Preço unitário: $7.17
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda3244473
Quantidade de embalagem50 UNID
Quantidade mínima de encomenda50 UNID
Página de catálogoPágina 42 (C-1-2019)
GTIN (EAN)4055626447889
Peso por unidade (exclusive embalagem)15,600 g
Número do imposto alfandegário85369010
País de origemPL (Polónia)

Desenhos

Circuit diagram

Circuit diagram

Voltar para cima

General

Number of levels5
Number of connections5
Potentials5
Nominal cross section1.5 mm²
Colorgray
Flammability rating according to UL 94V0
Rated surge voltage4 kV
Degree of pollution3
Overvoltage categoryIII
Insulating material groupI
Maximum load current13.5 A
Nominal current IN13.5 A
Nominal voltage UN250 V
Open side panelYes
Shock protection test specificationDIN EN 50274 (VDE 0660-514):2002-11
Back of the hand protectionguaranteed
Finger protectionguaranteed
Oscillation, broadband noise test resultTest passed
Test specification, oscillation, broadband noiseDIN EN 50155 (VDE 0115-200):2008-03
Test spectrumService life test category 1, class B, body mounted
Test frequencyf1= 5 Hz to f2= 150 Hz
ASD level0.964 (m/s2)2/Hz
Acceleration0.58 g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
Shock test resultTest passed
Test specification, shock testDIN EN 50155 (VDE 0115-200):2008-03
Shock formHalf-sine
Acceleration5g
Shock duration30 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))130 °C
Static insulating material application in cold-60 °C
Behavior in fire for rail vehicles (DIN 5510-2)Test passed
Flame test method (DIN EN 60695-11-10)V0
Oxygen index (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Class I2
NF F16-101, NF F10-102 Class F2
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Calorimetric heat release NFPA 130 (ASTM E 1354)28 MJ/kg
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Voltar para cima

Dimensions

Width3.5 mm
End cover width0.8 mm
Length121.65 mm
Height44.6 mm
Height NS 35/7,552.1 mm
Height NS 35/1559.6 mm
Voltar para cima

Connection data

NotePlease observe the current carrying capacity of the DIN rails.
Connection methodPush-in connection
Stripping length8 mm ... 10 mm
Connection in acc. with standardIEC 60947-7-1/IEC 60947-7-2
Conductor cross section solid min.0.14 mm²
Conductor cross section solid max.1.5 mm²
Conductor cross section AWG min.26
Conductor cross section AWG max.14
Conductor cross section flexible min.0.14 mm²
Conductor cross section flexible max.1.5 mm²
Min. AWG conductor cross section, flexible26
Max. AWG conductor cross section, flexible14
Conductor cross section flexible, with ferrule without plastic sleeve min.0.14 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.1.5 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.0.14 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.1 mm² Using the AI-S 1-8 TQ ferrule, Order No. 1200293, is recommended
Internal cylindrical gageA1 / B1
Voltar para cima

Standards and Regulations

Connection in acc. with standardIEC 60947-7-1/IEC 60947-7-2
Flammability rating according to UL 94V0
Voltar para cima

Classificações

eCl@ss

eCl@ss 5.027141100
eCl@ss 6.027141100
eCl@ss 7.027141128
eCl@ss 8.027141128
eCl@ss 9.027141128
Voltar para cima

ETIM

ETIM 5.0EC000900
ETIM 6.0EC000900
ETIM 7.0EC000900
Voltar para cima

ETIM for 3244473 Bloco de terminais (EC000900)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.14 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.14 mm²
Secção da ligação de cabo rígido (EF007337) 0.14 mm²
Corrente nominal especificada In (EF008250) 13.5 A
Tensão especificada de funcionamento (EF000228) 250 V
Número de níveis (EF002659) 5
Número de fixações por nível (EF002660) 2
Níveis ligados internamente (EF002661) Não
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Método de montagem (EF000003) Outro
Conexão cruzada (EF005717) Sim
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 3.5 mm
Altura (EF000040) 121.65 mm
Profundidade (EF000049) 44.6 mm
Cor (EF000007) Cinzento
Com conexão PE (EF002534) Sim
Com conexão blindada (EF002535) Não
Função de desconexão (EF006183) Não
