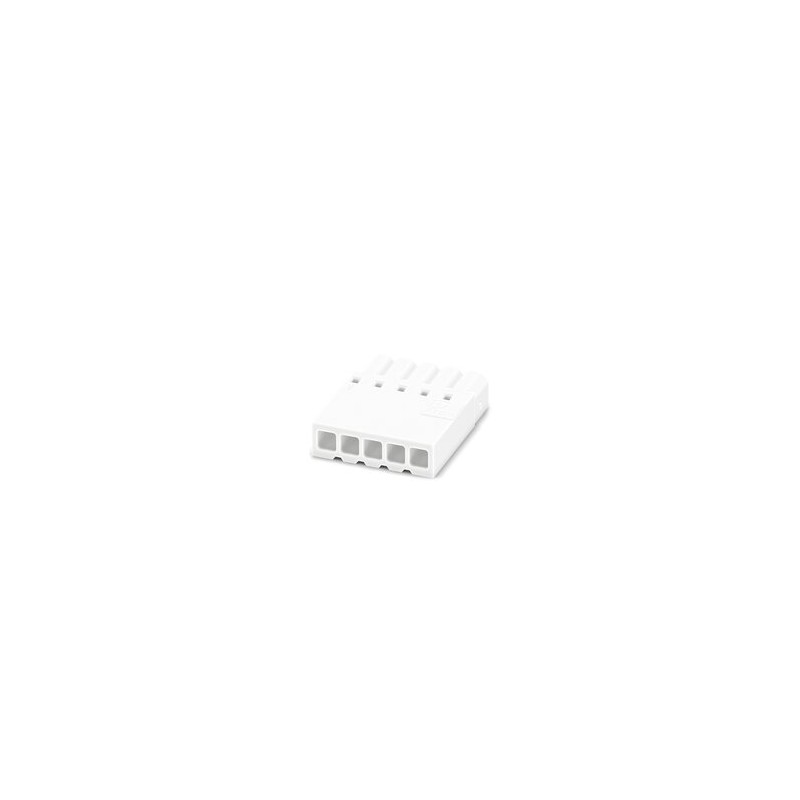

PTCM 0,5/ 5-P-2,5 WH 1269183 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 0,75 m.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTCM 0,5/ 5-P-2,5 WH 1269183 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 0,75 m..

PTCM 0,5/ 5-P-2,5 WH

1269183

PHOENIX_CONTACT

100

Conector para placa de circuito impresso, seção nominal: 0,75 mm², cor: branco, corrente nominal: 6 A, tensão nominal (III/2): 160 V, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 5, família de artigos: PTCM 0,5/.. -P, passo: 2,5 mm, tipo de conexão: Conexão de crimpagem, sistema de encaixe: COMBICON PTSM, tipo de embalagem: caixa

Conector PCB, seção transversal nominal: 0,75 mm², cor: branco, corrente nominal: 6 A, tensão nominal (III/2): 160 V, contatos de superfície: Estanho, tipo de contato: Fêmea, número de linhas: 1, número de postes: 5, família de artigos: PTCM 0,5/.. -P, passo: 2.5mm, tipo de conexão: Conexão frisada, sistema plug-in: COMBICON PTSM, tipo de embalagem: embalagem in a box

PCB connector, nominal cross section: 0.75 mm2, color: white, nominal current: 6 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Socket, number of rows: 1, number of positions: 5, product range: PTCM 0,5/..-P, pitch: 2.5 mm, connection method: Crimp connection, plug-in system: COMBICON PTSM, type of packaging: packed in cardboard

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $98.97
Preço unitário: $0.99
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Connectors XS
Product typePCB connector
Product familyPTCM 0,5/..-P
Number of positions5
Pitch2.5 mm
Number of rows1
Electrical properties
Nominal current IN6 A
Nominal voltage UN160 V
Degree of pollution3
Contact resistance3.2 mΩ
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
Connection data
Connection technology
Connector systemCOMBICON PTSM
Nominal cross section0.75 mm²
Contact connection typeSocket
Conductor connection
Connection methodCrimp connection
Conductor cross section flexible0.14 mm² ... 0.75 mm² (Maximum external diameter of the insulation 1.9 mm)
Conductor cross section AWG26 ... 18 (Maximum external diameter of the insulation 1.9 mm)
Stripping length4.1 mm ... 4.5 mm
Material specifications
Material data - housing
Color (Housing)white (9010)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Pitch2.5 mm
Width [w]13.3 mm
Height [h]3.9 mm
Length [l]16.2 mm
Mechanical tests
Tensile strength of crimp connections
ResultTest passed
Conductor cross section/conductor type/tractive force setpoint/actual value0.14 mm² / flexible / > 18 N
Insertion and withdrawal forces
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.3 N
Withdraw strength per pos. approx.2 N
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Environmental and real-life conditions
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level2.95 kV
Contact resistance R13.2 mΩ
Contact resistance R23.4 mΩ
Insertion/withdrawal cycles25
Insulation resistance, neighboring positions> 5 MΩ
Ambient conditions
Ambient temperature (operation)-40 °C ... 105 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Electrical tests
Thermal test | Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions8
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2 mm
Rated insulation voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)1.5 mm
Rated insulation voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)1.6 mm
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1269183 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 2.5 mm
Dimensão das conexões (EF006827) 2.5 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 6 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.14 mm²
Acabamento da conexão elétrica (EF003961) Conexão por cravação
Tipo de cabo conectável (EF006816) Cabo tubular
Material do corpo isolante (EF007543) Poliamida
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Branco
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
