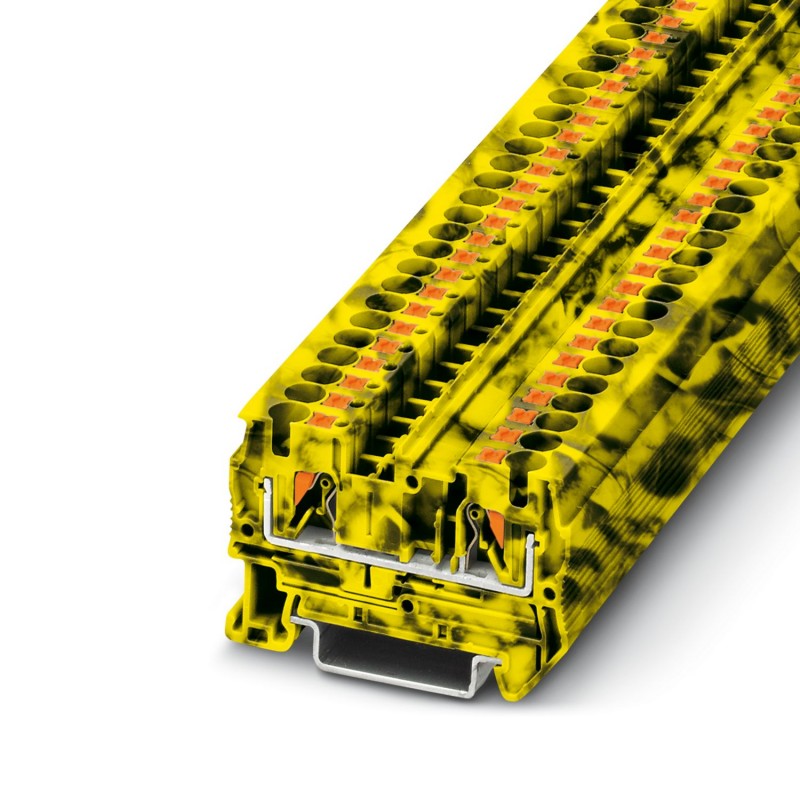

PT 4-FE 1077082 PHOENIX CONTACT Borne de passagem, tensão nominal: 800 V, corrente nominal: 32, tipo de Cone..
PT 4-FE
1077082
PHOENIX_CONTACT
50
Borne de passagem, tensão nominal: 800 V, corrente nominal: 32, tipo de Conexão: Conexão push-in, número de conexões: 2, seção: 0,2 mm2-6 mm2, calibre de diâmetro de fios: 24-10, largura: 6,2 mm, altura: 35,3 mm, cor: preto/amarelo, tipo de montagem: NS 35/7,5, NS 35/15
Terminal de passagem, tensão nominal: 800 V, corrente nominal: 32 A, número de ligações: 2, tipo de ligação: Ligação push-in, Secção de dimensionamento: 4 mm², secção transversal: 0,2 mm² - 6 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: preto/amarelo
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Terminal de passagem |
| Domínio do Emprego | Indústria ferroviária |
| Construção de máquinas | |
| Construção de plantas | |
| Indústria de Processo | |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Potencial | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 01 |
| Propriedades de isolamento | |
| Categoria de supervoltagem | Iii |
| Grau de poluição | 3 |
Propriedades Elétricas
| Dimensionamento de Tensão Transiente | 8 kV |
| Potência Máxima Dissipada com Condição Nominal | 1,02 W |
Dados de conexão
| Número de conexões por andar | 2 |
| Seção nominal | 4 mm² |
| Comprimento da casca | 10 milímetros ... 12 milímetros |
| Calibre masculino | A4 |
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
| Seção rígida do condutor | 0,2 mm² ... 6 mm² |
| Seção de condutores AWG | 24 ... 10 (Convertido de acordo com IEC) |
| Seção flexível do condutor | 0,2 mm² ... 6 mm² |
| Seção de arame flexível [AWG] | 24 ... 10 (Convertido de acordo com IEC) |
| Seção flexível do cabo (biqueira sem manga plástica) | 0,25 mm² ... 4 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 0,25 mm² ... 4 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 0,5 mm² ... 1 mm² |
| Corrente nominal | 32 A |
| Corrente máxima de carga | 36 A (com seção transversal rígida do cabo de 6 mm²) |
| Tensão nominal | 800 V |
| Seção nominal | 4 mm² |
| Seção de conexão diretamente conectável | |
| Seção rígida do condutor | 0,5 mm² ... ² de 6 milímetros |
| Seção flexível do cabo (biqueira sem manga plástica) | 0,75 mm² ... 4 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 0,5 mm² ... 4 mm² |
Ex Dados
| Dados de dimensionamento (ATEX/IECEx) | |
| Marcado | II 2 G Ex eb IIC Gb |
| Faixa de temperatura operacional | -60 °C ... 110 °C |
| Acessórios ex-certificados | 3030420 D-ST 4 |
| 3030721 ATP-ST 4 | |
| 1204517 SZF 1-0.6X3.5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista de pontes | Ponte de encaixe / FBS 2-6 / 3030336 |
| Ponte de encaixe / FBS 3-6 / 3030242 | |
| Ponte de encaixe / FBS 4-6 / 3030255 | |
| Ponte plug-in/FBS 5-6/3030349 | |
| Ponte de encaixe / FBS 10-6 / 3030271 | |
| Ponte de encaixe / FBS 20-6 / 3030365 | |
| Dados da ponte | 25 A / 4 mm² |
| Aumento de temperatura Ex | 40 K (26 A / 4 mm²) |
| Tensão nominal | 550 V |
| para ponte de ponte | 550 V |
| - em ponte não contígua | 352 V |
| - em pontes não contíguas via bloco de terminais PE | 352 V |
| - em ponte do comprimento necessário | 220 V |
| - em ponte do comprimento necessário com tampa | 275 V |
| - Fazendo a ponte sobre o comprimento necessário com a placa espaçadora | 550 V |
| Tensão de isolamento de dimensionamento | 500 V |
| analógico | (permanente) |
| Visão geral do Ex Floor | |
| Corrente Nominal | 26 A (4 mm²) |
| Corrente máxima de carga | 30 A (6 mm²) |
| Resistência ao contato | 0,59 mΩ |
| Visão geral do Connection Data Ex | |
| Seção nominal | 4 mm² |
| Seção de dimensionamento AWG | 12 |
| Conectabilidade, Cabo Rígido | 0,2 mm² ... 6 mm² |
| Capacidade de conexão AWG | 24 ... 10 |
| Conectabilidade, cabo flexível | 0,2 mm² ... 4 mm² |
| Capacidade de conexão AWG | 24 ... 12 |
Dimensões
| Largura | 6,2 milímetros |
| Largura da tampa | 2,2 mm |
| altura | 56 mm |
| profundidade | 35,3 milímetros |
| Profundidade em NS 35/7.5 | 36,5 mm |
| Profundidade na NS 35/15 | 44 mm |
Dados Relevantes
| cor | multicolorido |
| preto (RAL 9005) | |
| amarelo (RAL 1018) | |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Grupo de material isolante | eu |
| Material isolante | PAPAI |
| Uso estático de material isolante a frio | -60 °C |
| Índice de Temperatura Relativa do Material Isolante (Elec., UL 746 B) | 130 °C |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidade de superfícies NFPA 130 (ASTM E 162) | aprovado |
| NFPA 130 Densidade óptica específica de gás de combustão (ASTM E 662) | aprovado |
| Toxicidade de gases de combustão NFPA 130 (SMP 800C) | aprovado |
Testes Elétricos
| Teste de Tensão de Impulso | |
| Valor Nominal da Tensão de Teste | 9,8 kV |
| Resultado | Teste aprovado |
| Verificação de Aquecimento | |
| Requisito de teste de aquecimento | Aumento de temperatura ≤ 45 K |
| Resultado | Teste aprovado |
| Corrente de curto prazo permitida 4 mm² | 0,48 kA |
| Corrente de curto prazo permitida: 6 mm² | 0,72 kA |
| Resultado | Teste aprovado |
| Força Dielétrica com Frequência de Operação | |
| Valor Nominal da Tensão de Teste | 2 kV |
| Resultado | Teste aprovado |
Propriedades Mecânicas
| Dados mecânicos | |
| Parede lateral aberta | sim |
Ensaios mecânicos
| Resistência mecânica | |
| Resultado | Teste aprovado |
| Fixação no suporte | |
| Trilho/Superfície de Fixação | S.S.A. 35 |
| Força de teste de valor nominal | 1 N |
| Resultado | Teste aprovado |
| Verificação de danos aos condutores e afrouxamento | |
| Velocidade de rotação | 22h |
| Rotações | 135 |
| Seção/Peso do condutor | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6mm2/1,4 kg | |
| Resultado | Teste aprovado |
Condições ambientais e de vida
| Envelhecimento | |
| Ciclos de Temperatura | 192 |
| Resultado | Teste aprovado |
| Teste de chama da agulha | |
| Tempo de Desempenho | 30 seg |
| Resultado | Teste aprovado |
| Oscilação/Ruído de Banda Larga | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensaio de durabilidade da categoria 2, no bogie |
| frequência | f1= 5 Hz a f2= 250 Hz |
| Nível de TEA | 6,12 (m/s²)²/Hz |
| Aceleração | 3,12g |
| Duração do teste por eixo | 5 h |
| Instruções de teste | Eixos X, Y e Z |
| Resultado | Teste aprovado |
| Colisão | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-sinusóide |
| Aceleração | 30g |
| Duração do acidente | 18 milímetros |
| Número de colisões por direção | 3 |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Resultado | Teste aprovado |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -60 °C ... 110 °C (Faixa de temperatura operacional incluindo autoaquecimento, temperatura operacional máxima de curto prazo; consulte RTI Elec.) |
| Temperatura Ambiente (Armazenamento/Transporte) | -25°C ... 60 °C (por um curto período de tempo, não mais de 24 horas, de -60 °C a +70 °C) |
| Temperatura Ambiente (Montagem) | -5 °C ... 70 °C |
| Temperatura Ambiente (Drive) | -5 °C ... 70 °C |
| Umidade do ar admissível (serviço) | 20 % ... 90 % |
| Umidade do ar admissível (armazenamento/transporte) | 30 % ... 70 % |
Padrões e especificações
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
assembléia
| Tipo de montagem | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Corrente nominal especificada In (EF008250) | 32 A |
| Tensão especificada de funcionamento (EF000228) | 800 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 56 mm |
| Profundidade (EF000049) | 35.3 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Multicolorido |
| Níveis ligados internamente (EF002661) | Sim |
