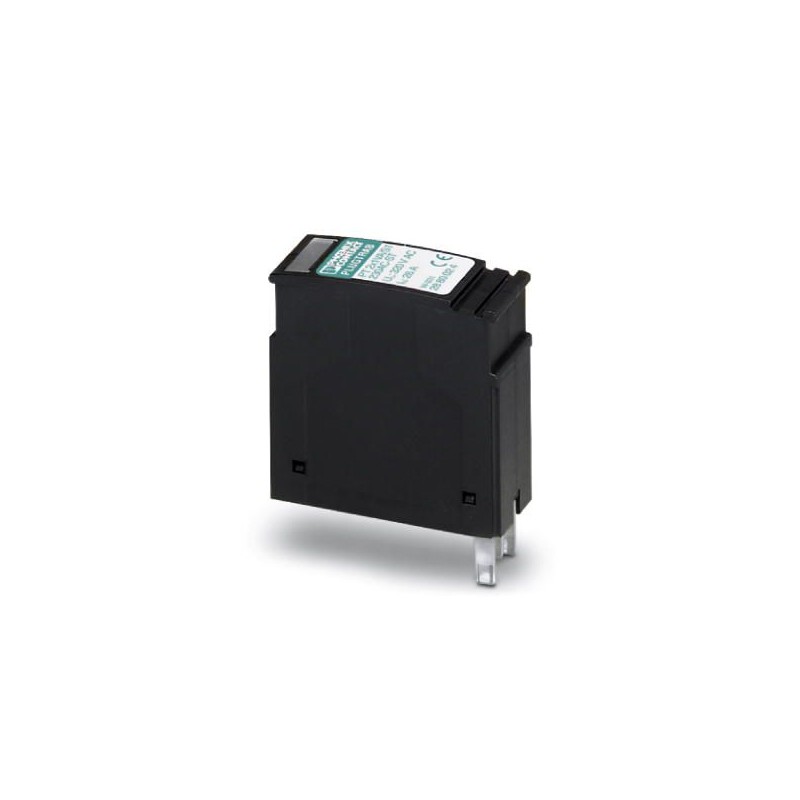

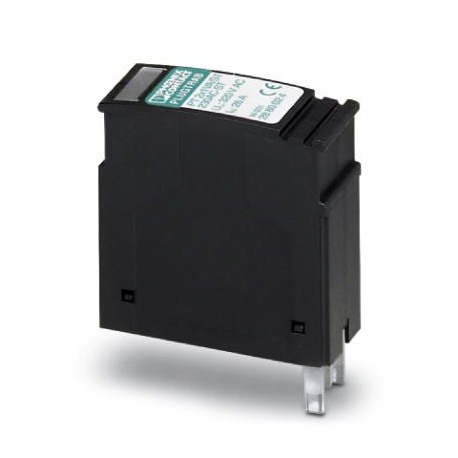

PT 2X1VA/S1-230AC-ST 2880024 PHOENIX CONTACT Conector de proteção contra surtos
PT 2X1VA/S1-230AC-ST
2880024
PHOENIX_CONTACT
Conector de proteção contra surtos
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2880024 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4017918956899 |
| Peso por unidade (exclusive embalagem) | 27,283 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 44,8 mm |
|---|---|
| Largura | 17,5 mm |
| Profundidade | 51,7 mm |
| Unidade de divisão | 1 TE |
| Altura do módulo completo | 90 mm |
| Largura do modelo completo | 17,7 mm |
| Profundidade do módulo completo | 65,5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto RAL 9005 |
| Tipo de montagem | na base |
| Formato | Conector |
| Inversão de chave | Line-Line & Line-Earth Ground |
| Centelhador testável com CHECKMASTER a partir da revisão software: | a partir de SW-Rev. 2.20 |
Outras descrições
| Nota | Os dados técnicos são válidos em combinação com elementos de base indicados em seguida: |
|---|---|
| PT -BE/ FM 2839282 |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 230 V AC (50/60 Hz) |
| Máxima tensão contínua UC | 320 V DC |
| 320 V AC (50/60 Hz) | |
| Corrente nominal | 26 A AC (30 °C) |
| 1 A DC | |
| Corrente efetiva ICcom UC | ≤ 200 µA AC |
| ≤ 10 µA DC | |
| Corrente do condutor de proteção IPE | ≤ 400 µA AC |
| ≤ 20 µA DC | |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 2,5 kA |
| Corrente de descarga de impulso Iimp(10/350) µs | 500 A (por trilha) |
| Corrente de descarga Itotal(8/20) µs | 5 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 850 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 850 V |
| Nível de proteção Up(fio-terra) | ≤ 850 V (C1 - 1,4 kV / 0,7 kA) |
| ≤ 1050 V (C2 - 5 kV/2,5 kA) | |
| ≤ 820 V (C3 - 100 A) | |
| Tempo de resposta tA (condutor-terra) | ≤ 25 ns |
| Atenuação de inserção aE, assim. | típ. 0,3 dB (≤ 500 kHz / 150 Ω) |
| Frequência de corte fg (3dB), assim. (GND) no sistema de 150 Ohm | típ. 1,7 MHz |
| Capacidade (condutor-terra) | típ. 2 nF |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Fusível de proteção requerido máximo | 25 A AC (gL/gG) |
| 1 A DC (P) | |
| Resistência a picos de corrente (fio-terra) | C1 - 1,4 kV / 0,7 kA |
| C2 - 5 kV/2,5 kA | |
| C3 - 100 A | |
| D1 - 500 A |
Dados de conexão
| Tipo de conexão | Conexão a parafuso (associada com elemento básico) |
|---|---|
| Rosca | M3 |
| Torque de aperto | 0,8 Nm |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Normas/disposições | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modificado + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130810eCl@ss 8.027130809eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
