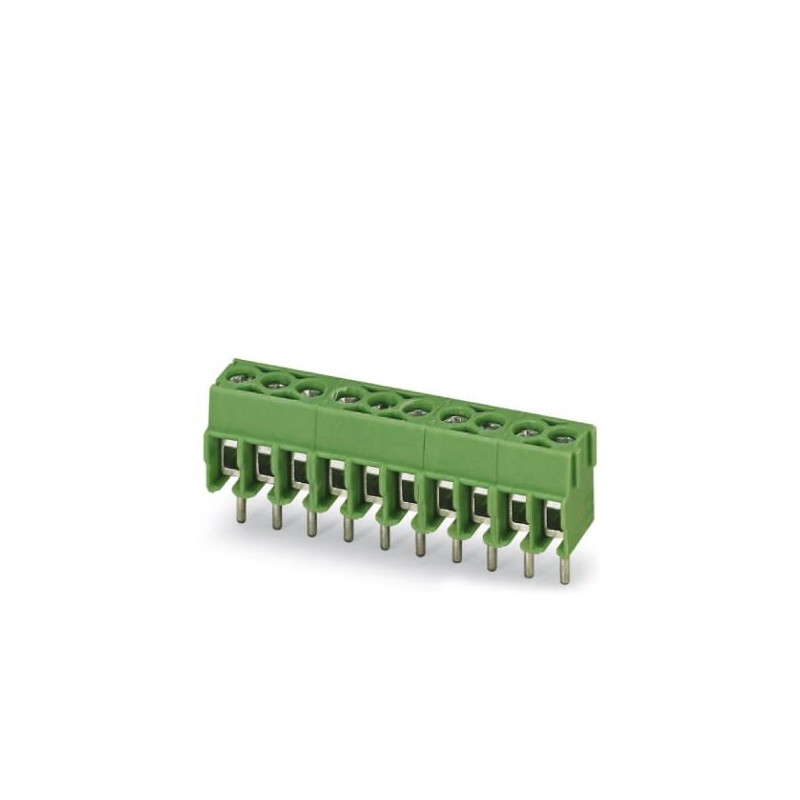

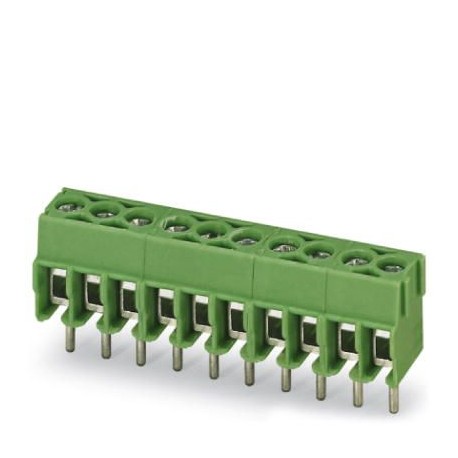

PT 1,5/ 3-3,5-H BK 1700928 PHOENIX CONTACT Borne de placa de circuito impresso
PT 1,5/ 3-3,5-H BK
1700928
PHOENIX_CONTACT
250
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 17,5 A, tensão nominal (III/2): 200 V, seção nominal: 1,5 mm², número de potenciais: 3, número de linhas: 1, número de polos por linha: 3, família de artigos: PT 1,5/.. -H, passo: 3,5 mm, tipo de conexão: Conexão a parafuso com suporte de proteção de fio, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 4,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1700928 |
|---|---|
| Quantidade de embalagem (VPE) | 250 Unid |
| GTIN | 4046356504980 |
| Peso por unidade (exclusive embalagem) | 1,379 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 7,55 mm |
|---|---|
| Medida do passo | 3,5 mm |
| Medida a | 7 mm |
| Largura [ w ] | 10,5 mm |
| Altura | 9,15 mm |
| Altura [ h ] | 13,65 mm |
| Comprimento de pino [P] | 4,5 mm |
| Distância de pinos | 3,5 mm |
| Diâmetro do furo de sondagem | 1,2 mm |
Geral
| Família de produtos | PT 1,5/..-H |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 200 V |
| Tensão de teste (II/2) | 400 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 17,5 A |
| Bitola nominal | 1,5 mm² |
| Corrente de carga máxima | 17,5 A |
| Material isolante | PA |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 5 mm |
| Número de pólos | 3 |
| Rosca | M2 |
| Torque mín. | 0,22 Nm |
| Binário de arranque máx. | 0,25 Nm |
Dados de conexão
| Bitola do condutor AWG mín. | 26 |
|---|---|
| Bitola do condutor AWG máx. | 16 |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 0,34 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 0,5 mm² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
