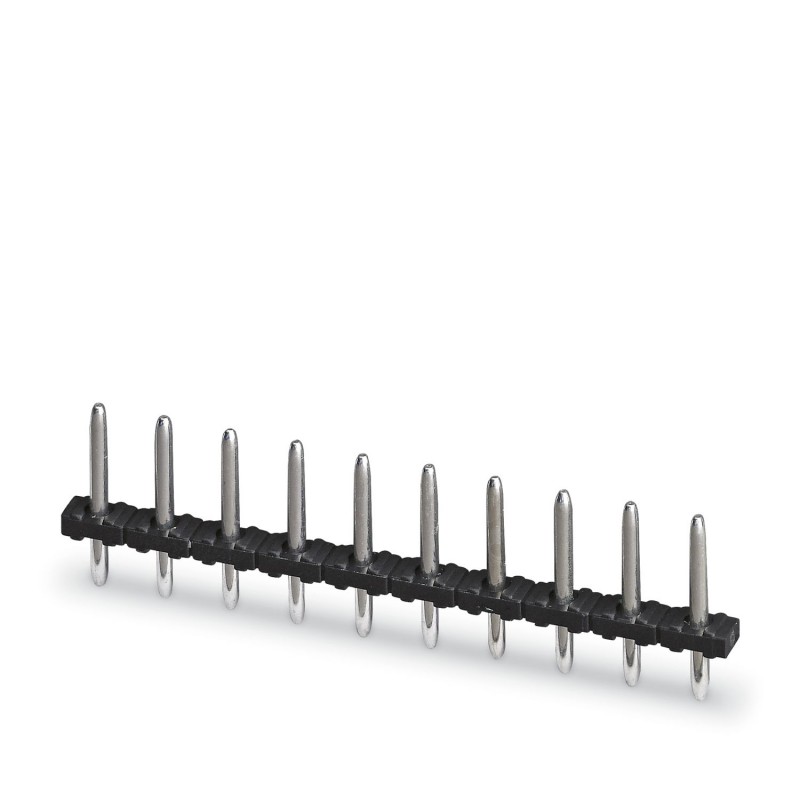

PST 1,3/ 7-5,0 L18 1795006 PHOENIX CONTACT Conector macho, corrente nominal: 12 A, número de pólos: 7, passo..
PST 1,3/ 7-5,0 L18
1795006
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Conector macho, corrente nominal: 12 A, número de pólos: 7, passo 5 mm, cor: preto, superfície contatos: Estanho, montagem: Soldar THR, A corrente máxima depende do conector utilizado. Os dois valores de corrente, é determinante o valor mais baixo para o conector e o conector macho. O conector macho é fabricado em plástico resistente a altas temperaturas, o que é adequado para o processo de solda por refluxo.
Conector macho, seção nominal: 1,5 mm², cor: preto, corrente nominal: 12 A (dependendo do conector usado), tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 7, número de linhas: 1, número de polos: 7, número de conexões: 7, família de artigos: PST 1.3/.. -V, passo: 5 mm, montagem: Solda THR, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,5 mm, sistema de encaixe: COMBICON PST 1.3, bloqueio: sem, tipo de fixação: sem, tipo de embalagem: encaixotado, A corrente máxima depende do conector utilizado. Dos dois valores atuais, o valor mais baixo para o conector e o conector macho é decisivo. O plugue é feito de plástico resistente a altas temperaturas, tornando-o adequado para o processo de soldagem por refluxo.
Conector, seção nominal: 1,5 mm2, cor: preto, corrente nominal: 12 A (independentemente do conector usado), tensão de dimensionamento (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: plugue, número de potenciais: 7, número de linhas: 1, número de pólos: 7, número de conexões: 7, série de produtos: PST 1.3/.. -V, passo: 5 mm, montagem: TTHR / solda por onda, disposição dos pinos: Fixação linear, comprimento do passo [P]: 3,5 mm, sistema de soquetes: COMBICON PST 1.3, travamento: nenhum, tipo de fixação: nenhum, tipo de embalagem: embalado em caixa de papelão, A corrente máxima depende do tipo de conector utilizado. O menor dos dois valores de corrente para o conector e o plugue é decisivo.
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Conector macho, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, número de pólos: 7, passo 5 mm, cor: preto, superfície contatos: Estanho, montagem: Soldar THR, A corrente máxima depende do conector utilizado. Os dois valores de corrente, é determinante o valor mais baixo para o conector e o conector macho. O conector macho é fabricado em plástico resistente a altas temperaturas, o que é adequado para o processo de solda por refluxo.
Dados comerciais
| Chave de encomenda | Milhão, setecentos e noventa e cinco mil e seis |
|---|---|
| Unidade de embalagem | 50 pcs |
| Chave de venda | AACLBA - |
| Quantidade mínima de encomenda: | 50 pcs |
| EAN | 4046356625241 |
| Peso por unidade (sem incluir a embalagem) | 1,637 g |
| Número de taxa pautal | Oitenta e cinco milhões, trezentos e sessenta e seis mil novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 2,8 mm |
|---|---|
| Largura | 35 mm |
| Passo | 5 mm |
| Média | 30 mm |
| Largura [ w ] | 35 mm |
| Altura [ h ] | 18 mm |
| Altura de construção | 14,5 mm |
| Comprimento do pino de solda | 3,5 mm |
| Dimensões de pino | ø 1,3 mm |
| Comprimento | 2,8 mm |
Generalidades
| Família de produtos | PST 1,3/..-V |
|---|---|
| Tensão de dimensionamento (III/3) | 250 V |
| Acesso em conformidade com a norma | EM-VDE |
| Corrente nominal IN | 12 A |
| Classe de combustibilidade de acordo com UL 94 | V0 |
| Cor | preto |
| Número de pólos | Sete |
Normas e especificações
| Acesso em conformidade com a norma | EM-VDE |
|---|---|
| Classe de combustibilidade de acordo com UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espaço de tempo para o uso pretendido: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos limiares |
Classificações
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e um |
| eCl@ss 5.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e um |
| eCl@ss 5.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 6.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 7.0 | Vinte e sete milhões quatrocentos e quarenta mil quatrocentos e dois |
| eCl@ss 8.0 | Vinte e sete milhões quatrocentos e quarenta mil quatrocentos e dois |
| eCl@ss 9.0 | Vinte e sete milhões quatrocentos e quarenta mil quatrocentos e dois |
ETIM
| ETIM 4.0 | EC002637 |
|---|---|
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | Trinta milhões, duzentos e onze mil, oitocentos e dez |
|---|---|
| UNSPSC 7.0901 | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| UNSPSC 11 | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| 12.01 UNSPSC | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| 13.2 UNSPSC | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 7 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
