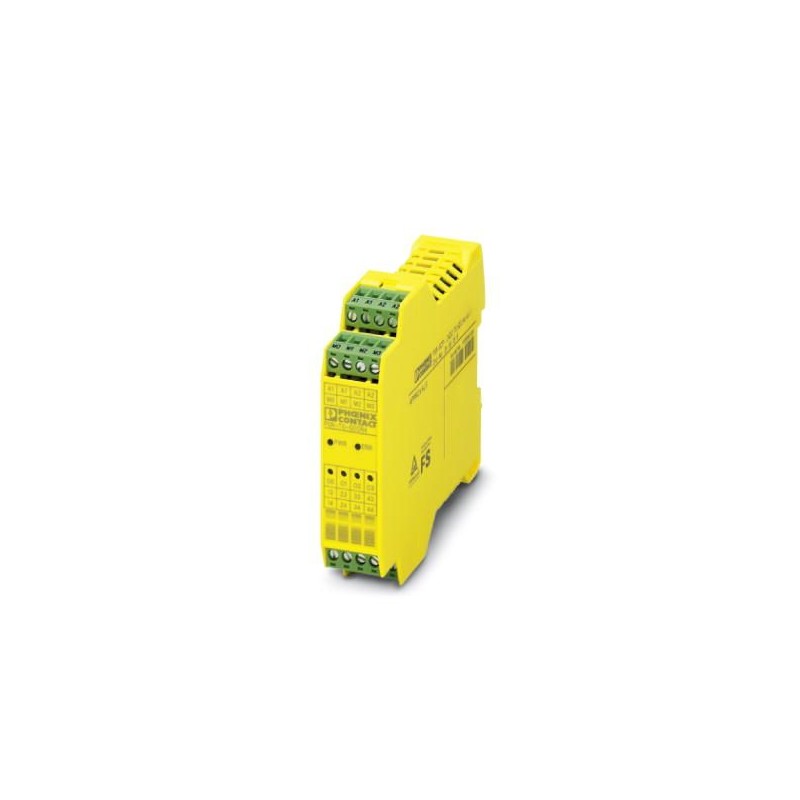

PSR-SCP- 24DC/TS/SDOR4/4X1 2986096 PHOENIX CONTACT Módulo de expansão
PSR-SCP- 24DC/TS/SDOR4/4X1
2986096
PHOENIX_CONTACT
Módulo de expansão
Segurança e Comunicações
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2986096 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 294 (C-6-2017) |
| GTIN | 4046356536554 |
| Peso por unidade (exclusive embalagem) | 220,000 GRM |
| Número do imposto alfandegário | 85371098 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 55 °C (vide derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (no meio, 85% ocasionalmente) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (no meio, 85% ocasionalmente) |
| Pressão do ar (funcionamento) | 70 kPa ... 108 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (até 3500 m acima do nível do mar) |
| Altura de aplicação | máx. 2000 m (ver anexo "Aplicação de módulos PSRtrisafe em alturas superiores a 2000 m acima do nível do mar") |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC (Alimentação através de PSR-TBUS) |
|---|---|
| 18 V DC ... 30 V DC (incl. todas as tolerâncias, incl. ripple residual) | |
| Corrente de alimentação de comando IS | Alimentação através de PSR-TBUS |
| 74 mA (com 24 V DC, saídas de relé definidas) | |
| 54 mA (com 24 V DC, saídas de relé não definidas) | |
| Indicação de estado | 1 x LED verde, 1 x LED vermelho |
| Ligação de proteção | sim, no âmbito dos limites da tensão operacional |
Saídas de relé: circuito de corrente de liberação,
| Descrição da saída | Contatos de relé, contatos normalmente abertos direcionados para a segurança |
|---|---|
| Quantidade de saídas | 4 (de um canal) |
| 2 (de dois canais, conectados em pares) | |
| Versão do contato | 4 contatos de saída de relé |
| Material de contato | AgSnO2(a partir de HW03) AgCuNi + 0,2 - 0,4 μm Au (até HW02) |
| Tensão de comutação | min. 12 V AC/DC (a partir de HW 03) |
| min. 5 V AC/DC (até HW02) | |
| máx. 250 V AC/DC | |
| Corrente máx. em regime permanente | 4 A (vide derating) |
| Corrente de comutação | min. 3 mA (a partir de HW 03) |
| min. 5 mA (até HW02) | |
| Potência ligada | min. 60 mW |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Fusível de saída | 6 A (gL / gG) |
| 4 A (gL/gG para aplicações low-demand) | |
| Indicação de estado | 4 x LED verde |
Saídas de sinalização
| Descrição da saída | digital |
|---|---|
| Quantidade de saídas | 4 |
| Tensão | 24 V DC (Alimentação através de A1/A2) |
| Corrente máx. em regime permanente | 50 mA |
| Denominação de proteção | sim, no âmbito dos limites da tensão operacional |
| Proteção contra curto-circuito | sim |
Geral
| Tipo de operação nominal | 100 % ED |
|---|---|
| Peso líquido | 220 g |
| Posição de montagem | montagem sobre trilho de fixação horizontal |
| Tipo de montagem | Montagem do trilho de fixação |
| Grau de proteção | IP20 |
| IP54 | |
| Grau de proteção mínimo no local de montagem | IP54 |
| Material caixa | Poliamida PA sem reforço |
| Cor da caixa | amarelo |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. |
Parâmetros técnicos de segurança
| Categoria de parada | 0 |
|---|---|
| Denominação | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 1 (Parametrização de 1 canal) |
| 3 (Parametrização de 2 canais) | |
| Denominação | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 1 (Parametrização de 1 canal) |
| 3 (Parametrização de 2 canais) | |
| Denominação | EN ISO 13849 |
| Performance Level (PL) | c (Parametrização de 1 canal) |
| e (Parametrização de 2 canais) | |
| Categoria | 1 (Parametrização de 1 canal) |
| 4 (Parametrização de 2 canais) | |
| Denominação | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (Parametrização de 1 canal) |
| 3 (Parametrização de 2 canais) | |
| Denominação | EN 50156 |
| Safety Integrity Level (SIL) | máx. 3 (Referência IEC 61508) |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste / isolamento | 4 kV / Isolamento de base dos caminhos de corrente dos contatos de saída (13/14, 23/24, 33/34, 43/44) entre si; 6 kV / separação segura, isolamento dos caminhos de corrente dos contatos de saída (13/14, 23/24, 33/34, 43/44) aos demais circuitos |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Vibração (funcionamento) | 2g |
| Impactos (Operação) | 10g (Δt = 11 ms, três choques em cada direção) |
| 10g (Δt = 16 ms, choque contínuo, 1000 choques em cada direção) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127242700eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2986096-PSR-SCP- 24DC/TS/SDOR4/4X1 | 150 Kbytes |
|
