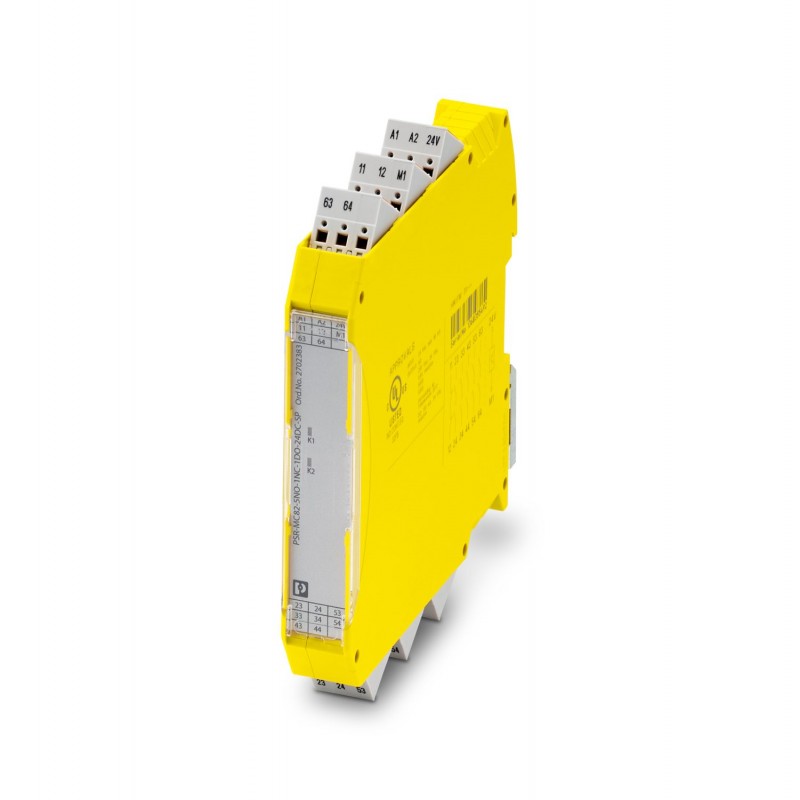

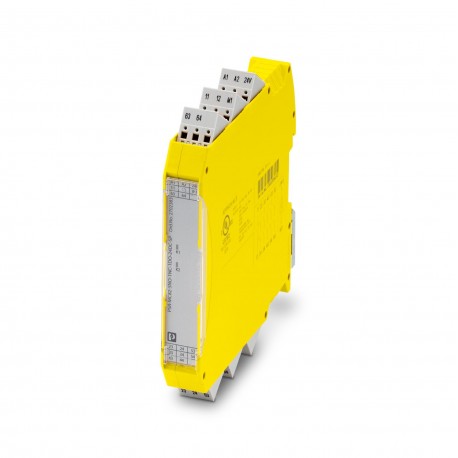

PSR-MC82-5NO-1NC-1DO-24DC-SP 2702383 PHOENIX CONTACT Módulo de expansão
PSR-MC82-5NO-1NC-1DO-24DC-SP
2702383
PHOENIX_CONTACT
Módulo de expansão
Extensão de contatos para SIL 3, cat. 4, PL e em combinação com equipamento de avaliação adequado, 5 circuitos de disparo, US = 24 V DC, bloco de terminais push-in plug-in
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702383 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 259 (C-6-2017) |
| GTIN | 4055626145488 |
| Peso por unidade (exclusive embalagem) | 210,300 GRM |
| Número do imposto alfandegário | 85371098 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C (Observar derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Altura de aplicação | máx. 2000 m (através de NN) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -20 % / +25 % |
|---|---|
| 19,2 V DC ... 30 V DC | |
| Corrente de alimentação de comando IS | típ. 80 mA |
| Consumo de potência em US | típ. 1,92 W |
| Corrente de ligação | 30 mA (Δt = 7 ms com Us) |
| Tempo de filtragem | 4 ms (em A1 com quebras de tensão em Us) |
| máx. 1 ms (em A1/A2, amplitude dos pulsos de teste, pulsos de supressão/teste de escuridão) | |
| 5 ms (em A1/A2, taxa de pulsos de teste, pulsos de supressão/teste de escuridão) | |
| Com amplitude de pulsos de teste | |
| máx. 1 ms (em A1/A2; amplitude de pulsos de teste; pulsos de ligação/teste de brilho) | |
| 10 ms (em A1/A2; taxa de pulsos de teste; pulsos de ligação/teste de brilho) | |
| Desative os pulsos de ligação/testes de brilho em aplicações de segurança. | |
| Ligação de proteção | Proteção contra sobretensão Diodo supressor |
| Proteção contra inversão de polaridade Diodo universal |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída | Circuito de corrente de liberação |
|---|---|
| Descrição da saída | Contatos normalmente abertos direcionados para a segurança |
| Quantidade de saídas | 5 (sem retardo) |
| Versão do contato | 5 condutores de corrente de liberação |
| Material de contato | AgSnO2 |
| Tensão de comutação | min. 5 V AC/DC |
| máx. 24 V DC (Circuito de corrente de liberação 23/24) | |
| máx. 250 V AC/DC (Todos os restantes circuitos de corrente de liberação, observar curva de carga) | |
| Corrente máx. em regime permanente | 6 A (Observar derating) |
| Corrente de ligação | min. 10 mA |
| máx. 6 A | |
| Corrente cumulativa quadr. | 64 A2(Observar derating) |
| Potência ligada | min. 50 mW |
| Frequência de comutação | 0,5 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Fusível de saída | 10 A gL/gG |
| 6 A gL/gG (para aplicações low-demand) |
Saídas de relé: circuito de corrente de retorno/sinalização
| Denominação saída | Via de contato de retorno |
|---|---|
| Descrição da saída | Contatos normalmente fechados direcionados para a segurança |
| Quantidade de saídas | 1 (sem retardo) |
| Versão do contato | 1 via de contato de retorno |
| Material de contato | AgSnO |
| Tensão de comutação | min. 5 V AC/DC |
| máx. 24 V DC | |
| Corrente máx. em regime permanente | 100 mA |
| Corrente de ligação | máx. 100 mA |
| min. 10 mA | |
| Potência ligada | min. 50 mW |
| Frequência de comando | máx. 0,5 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
Saídas de sinalização
| Descrição da saída | não orientado para a segurança |
|---|---|
| Quantidade de saídas | 1 (digital, PNP) |
| Tensão | típ. 23 V DC (US- 1 V) |
| Corrente | máx. 100 mA |
| Corrente de ligação máxima | 500 mA (t = 1 ms com Us) |
| Proteção contra curto-circuito | sim |
Tempos
| Tempo de arranque típ. com US | < 50 ms (em comando através de A1/A2) |
|---|---|
| Tempo de resposta típ. com US | < 50 ms |
| Tempo de retorno típ. com US | < 25 ms (em comando através de A1/A2) |
| Tempo de redisponibilidade | < 100 ms |
Geral
| Tipo de relé | Relé eletromecânico com contatos positivamente guiados conforme EN 50205 |
|---|---|
| Tipo de operação nominal | 100 % ED |
| Peso líquido | 210,3 g |
| Posição de montagem | horizontal ou vertical |
| Tipo de montagem | Montagem do trilho de fixação |
| Instrução de montagem | vide curva derating |
| Grau de proteção | IP20 |
| Grau de proteção mínimo no local de montagem | IP54 |
| Cor da caixa | amarelo |
| Indicação de estado | 2 x LED verde |
Dados de conexão
| Tipo de conexão | conexão à mola |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Parâmetros técnicos de segurança
| Categoria de parada | 0 |
|---|---|
| Denominação | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (junto com um dispositivo de avaliação adequado) |
| Denominação | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 (junto com um dispositivo de avaliação adequado) |
| Denominação | EN ISO 13849 |
| Performance Level (PL) | e (junto com um dispositivo de avaliação adequado) |
| Categoria | 4 (junto com um dispositivo de avaliação adequado) |
| Denominação | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (junto com um dispositivo de avaliação adequado) |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V AC |
| 250 V AC | |
| Tensão de teste / isolamento | Isolamento básico de 4 kV entre todos os circuitos de corrente |
| Isolamento básico de 4 kV entre todos os circuitos de corrente e a caixa | |
| Isolamento seguro, isolamento reforçado de 6 kV entre os circuitos de corrente de entrada e os circuitos de corrente de liberação 33/34, 43/44 e 63/64 | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Choque | 15g (Em caso de carga devido a choque são possíveis reações de contato até uma duração de 6 ms.) |
| Vibração (funcionamento) | 10 Hz ...150 Hz, 2g (Em caso de carga devido a vibração, são possíveis reações de contato até uma duração de 1 ms.) |
| Conformidade | Conforme CE |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo de extensão |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Atraso no desengate (EF001129) | 0.05 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 5 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 1 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | Outro |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 116.6 mm |
| Profundidade (EF000049) | 114.5 mm |
