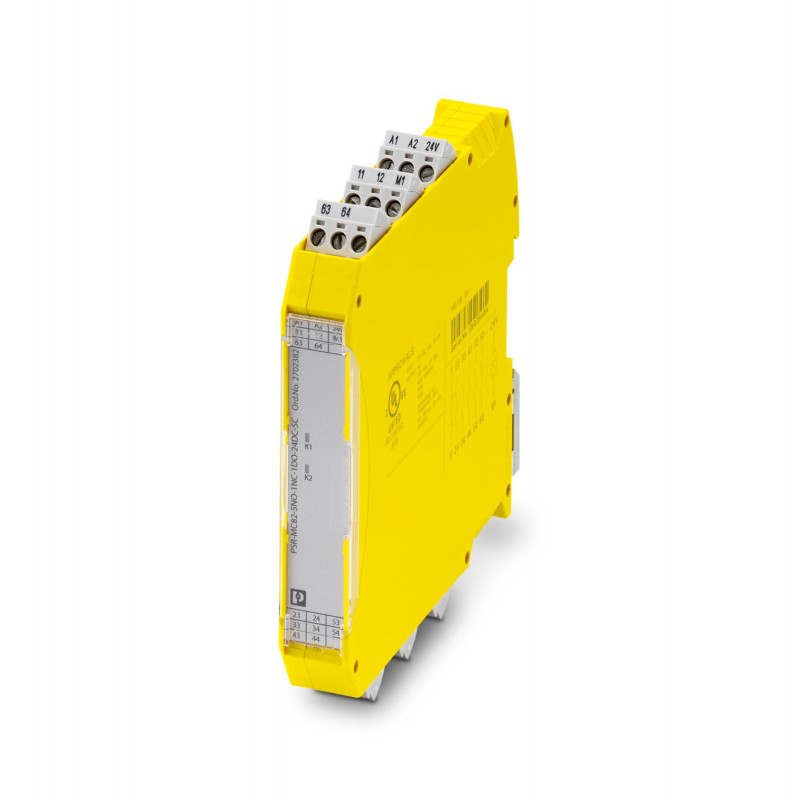

PSR-MC82-5NO-1NC-1DO-24DC-SC 2702382 PHOENIX CONTACT Módulo de expansão
PSR-MC82-5NO-1NC-1DO-24DC-SC
2702382
PHOENIX_CONTACT
Módulo de expansão
Extensão de contato até SIL3, cat.4, PLe em combinação com equipamento de avaliação adequado, 5 circuitos de disparo, US=24VDC, terminal de parafuso plug-in
Contact extension up to SIL 3, Cat. 4, PL e in conjunction with suitable evaluation device, 5 enabling current paths, US = 24 V DC, plug-in screw terminal block
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Notes
| Note on application | |
| Note on application | Only for industrial use |
Product properties
| Product type | Safety relays |
| Product family | PSRmini |
| Application | Extension module |
| Relay type | Electromechanical relay with force-guided contacts in accordance with IEC/EN 61810-3 |
| Data management status | |
| Article revision | 06 |
| Times | |
| Typical response time | < 50 ms (Monitored/manual and auto-start) |
| Typ. starting time with Us | < 50 ms (when controlled via A1/A2) |
| Typical release time | < 25 ms (when controlled via A1/A2) |
| Recovery time | < 100 ms |
Electrical properties
| Maximum power dissipation for nominal condition | 15.2 W (at US= 30 V, IL² = 64 A²) |
| Nominal operating mode | 100% operating factor |
| Air clearances and creepage distances between the power circuits | |
| Rated insulation voltage | 250 V AC |
| 250 V AC | |
| Rated surge voltage/insulation | |
| Supply | |
| Designation | A1/A2 |
| Rated control circuit supply voltage US | 19.2 V DC ... 30 V DC |
| Rated control circuit supply voltage US | 24 V DC -20 % / +25 % |
| Rated control supply current IS | typ. 80 mA |
| Power consumption at US | typ. 1.92 W |
| Inrush current | typ. 125 mA (Δt = 7 ms at Us) |
| Filter time | 4 ms (at A1 in the event of voltage dips at Us) |
| max. 1 ms (at A1/A2, test pulse width, blanking pulses/dark test) | |
| 5 ms (at A1/A2, test pulse rate, blanking pulses/dark test) | |
| Where test pulse width | |
| max. 1 ms (at A1/A2, test pulse width, switch-on pulses/light test) | |
| 10 ms (at A1/A2; test pulse rate; switch-on pulses/light test) | |
| Deactivate the switch-on pulses for safety applications. | |
| Protective circuit | Surge protection; Suppressor diode |
| Reverse polarity protection; Universal diode | |
Output data
| Relay: Enabling current paths (23/24 ... 63/64) | |
| Output description | safety-related N/O contacts |
| Number of outputs | 5 (undelayed) |
| Contact switching type | 5 enabling current paths |
| Contact material | AgSnO2 |
| Switching voltage | min. 5 V AC/DC |
| max. 24 V DC (Enabling current path 23/24) | |
| max. 250 V AC/DC (all other enabling current paths, observe load curve) | |
| Switching capacity | min. 50 mW (5 V / 10 mA) |
| Inrush current | min. 10 mA |
| max. 20 A (≤ 100 ms) | |
| Switching capacity in accordance with IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Limiting continuous current | 6 A (observe derating) |
| Sq. Total current | 64 A2(observe derating) |
| Switching frequency | max. 0.5 Hz |
| Mechanical service life | 10x 106cycles |
| Output fuse | 10 A gL/gG |
| 6 A gL/gG (for low-demand applications) | |
| Relay: Confirmation current path (11/12) | |
| Output description | Safety-related N/C contacts |
| Number of outputs | 1 (undelayed) |
| Contact switching type | 1 confirmation current path |
| Contact material | AgSnO |
| Switching voltage | min. 5 V AC/DC |
| max. 24 V DC | |
| Switching capacity | min. 50 mW |
| Inrush current | min. 10 mA |
| max. 100 mA | |
| Limiting continuous current | 100 mA |
| Switching frequency | max. 0.5 Hz |
| Mechanical service life | 10x 106cycles |
| Signal: M1 | |
| Output description | non-safety-related |
| Number of outputs | 1 (digital, PNP) |
| Voltage | typ. 23 V DC (US- 1 V) |
| Current | max. 100 mA |
| Maximum inrush current | 500 mA (Δt = 1 ms at Us) |
| Short-circuit protection | Yes |
Connection data
| Connection technology | |
| pluggable | yes |
| Conductor connection | |
| Connection method | Screw connection |
| Conductor cross section rigid | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 12 |
| Stripping length | 7 mm |
| Screw thread | M3 |
Signaling
| Status display | 2 x LED (green) |
Dimensions
| Width | 17.5 mm |
| Height | 112.2 mm |
| Depth | 114.5 mm |
Material specifications
| Color (Housing) | yellow (RAL 1018) |
| Housing material | Polyamide |
Characteristics
| Safety data | |
| Stop category | 0 |
| Safety data: EN ISO 13849 | |
| Category | 4 (In conjunction with suitable evaluating device) |
| Performance level (PL) | e (In conjunction with suitable evaluating device) |
| Safety data: IEC 61508 - High demand | |
| Safety Integrity Level (SIL) | 3 (In conjunction with suitable evaluating device) |
| Safety data: IEC 61508 - Low demand | |
| Safety Integrity Level (SIL) | 3 (In conjunction with suitable evaluating device) |
| Safety data: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (In conjunction with suitable evaluating device) |
Environmental and real-life conditions
| Ambient conditions | |
| Degree of protection | IP20 |
| Min. degree of protection of inst. location | IP54 |
| Ambient temperature (operation) | -20 °C ... 60 °C (observe derating) |
| Ambient temperature (storage/transport) | -40 °C ... 80 °C |
| Maximum altitude | max. 2000 m (Above sea level) |
| Max. permissible humidity (storage/transport) | 75 % (on average, 85% infrequently, non-condensing) |
| Max. permissible relative humidity (operation) | 75 % (on average, 85% infrequently, non-condensing) |
| Shock | 15g (In the event of stress caused by shock, contact reactions are possible for up to 6 ms.) |
| Vibration (operation) | 10 Hz ... 150 Hz, 2g (In the event of stress caused by vibration, contact reactions are possible for up to 1 ms.) |
Approvals
| CE | |
| Identification | CE-compliant |
Standards and regulations
| Air clearances and creepage distances between the power circuits | |
| Standards/regulations | EN 60947-1 |
Mounting
| Mounting type | DIN rail mounting |
| Assembly note | See derating curve |
| Mounting position | vertical or horizontal |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo de extensão |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Atraso no desengate (EF001129) | 0.05 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 5 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 1 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | Outro |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 112.2 mm |
| Profundidade (EF000049) | 114.5 mm |
