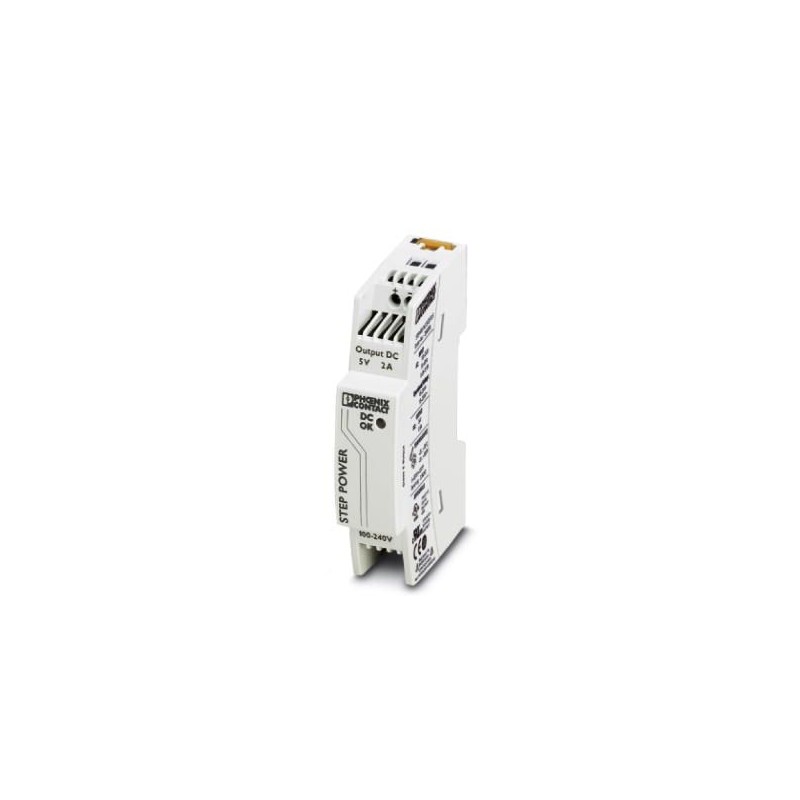

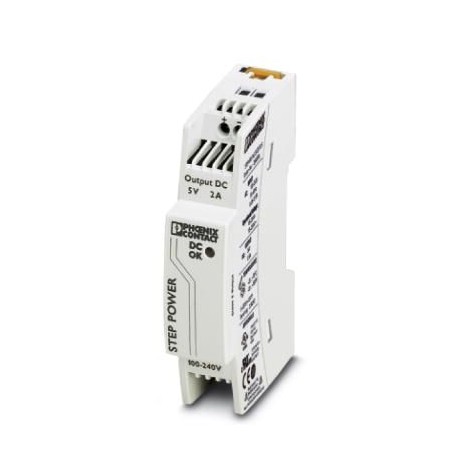

STEP-PS/ 1AC/ 5DC/2
2320513
PHOENIX_CONTACT
1
Fonte de alimentação
Fontes de alimentação
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2320513 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Página de catálogo | Página 242 (C-4-2017) |
GTIN | 4046356674744 |
Peso por unidade (exclusive embalagem) | 86,000 GRM |
Número do imposto alfandegário | 85044030 |
País de origem | PL (Polônia) |
Grau de proteção | IP20 |
---|---|
Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 55 °C Derating: 2,5%/K) |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
Classe climática | 3K3 (de acordo com EN 60721) |
Grau de impurezas | 2 |
Faixa de tensão nominal de entrada | 100 V AC ... 240 V AC |
---|---|
Faixa de tensão de entrada | 85 V AC ... 264 V AC |
95 V DC ... 250 V DC | |
Faixa de frequência CA | 45 Hz ... 65 Hz |
Faixa de frequência DC | 0 Hz |
Consumo de energia | 0,2 A (120 V AC) |
0,13 A (230 V AC) | |
Consumo de potência nominal | 28,9 VA |
Irupção da corrente | < 15 A |
Tempo permissível de falha de rede | típ. 25 ms (120 V AC) |
típ. 110 ms (230 V AC) | |
Fusível de entrada | 1,25 A (lento, interno) |
Seleção de fusíveis adequados | 6 A ... 16 A (AC: Característica B, C, D, K) |
Fator de potência (cos phi) | 0,44 |
Tensão de saída nominal | 5 V DC ±1 % |
---|---|
Corrente nominal de saída (IN) | 2 A (-25 °C ... 40 °C permanente) |
2,2 A (-25 °C ... 55 °C) | |
Corrente de saída Imax | 3,7 A |
Derating | 55 °C ... 70 °C (2,5 % / K) |
Ligável em paralelo | sim, para redundância e elevação de capacidade. |
Ligável em série | Sim |
Proteção contra sobretensão na saída | < 10 V DC |
Rypple residual | < 50 mVSS |
Potência de saída | 10 W |
Tempo de ligação típico | < 0,5 s |
Dissipação de energia sem carga nominal máxima | < 0,4 W |
Dissipação de energia carga nominal máxima | < 2,6 W |
Peso líquido | 0,1 kg |
---|---|
Eficiência | > 81 % (com 230 V AC e valores nominais) |
Tensão de isolamento entrada/saída | 4 kV AC (Teste típico) |
3,75 kV AC (Teste unitário) | |
Tensão de isolamento entrada/PE | 3,5 kV AC (Teste típico) |
2 kV AC (Teste unitário) | |
Tensão de isolamento saída/PE | 500 V DC (Teste unitário) |
Classe de proteção | II (no quadro de comando fechado) |
Grau de proteção | IP20 |
MTBF (IEC 61709, SN 29500) | |
> 1812000 h (40 °C) | |
Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
Instrução de montagem | alinhamento possível: horizontal 0 mm, vertical 30 mm |
Tipo de conexão | Conexão a parafuso |
---|---|
Perfil do condutor rígido mín. | 0,2 mm² |
Perfil do condutor rígido máx. | 2,5 mm² |
Bitola do condutor flexível mín. | 0,2 mm² |
Bitola do condutor flexível máx. | 2,5 mm² |
Bitola mín. do condutor AWG | 24 |
Bitola máx. do condutor AWG | 12 |
Comprimento de isolamento | 6,5 mm |
Rosca | M3 |
Tipo de conexão | Conexão a parafuso |
---|---|
Perfil do condutor rígido mín. | 0,2 mm² |
Perfil do condutor rígido máx. | 2,5 mm² |
Bitola do condutor flexível mín. | 0,2 mm² |
Bitola do condutor flexível máx. | 2,5 mm² |
Bitola mín. do condutor AWG | 24 |
Bitola máx. do condutor AWG | 12 |
Comprimento de isolamento | 6,5 mm |
Rosca | M3 |
Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
---|---|
Resistência contra interferência | EN 61000-6-2:2005 |
Conexão conforme norma | CUL |
Normas / Determinações | EN 61000-4-2 |
Descarga de contato | 4 kV (Grau de precisão de teste 2) |
Normas / Determinações | EN 61000-4-3 |
Faixa de frequência | 80 MHz ... 1 GHz |
Resistência do campo de teste | 10 V/m |
Faixa de frequência | 1,4 GHz ... 2 GHz |
Resistência do campo de teste | 3 V/m |
Normas / Determinações | EN 61000-4-4 |
Observação | Critério B |
Normas / Determinações | EN 61000-6-3 |
EN 61000-4-6 | |
Faixa de frequência | 10 kHz ... 80 MHz |
Tensão | 10 V (Grau de precisão de teste 3) |
Normas / Determinações | EN 61000-4-11 |
Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
Norma - Segurança de transformadores | EN 61558-2-16 |
Norma - Segurança elétrica | IEC 60950-1/VDE 0805 (SELV) |
Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
Norma - Baixa tensão de proteção | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
Norma - Isolação segura | DIN VDE 0100-410 |
Norma - Proteção contra correntes corporais perigosas, requisitos básicos para isolação segura em meios de produção elétricos | EN 50178 |
Norma - Limitação das correntes harmônicas e principal de rede | EN 61000-3-2 |
Certificações UL | UL/C-UL requerido UL 508 |
UL/C-UL Recognized UL 60950-1 | |
NEC Classe 2 conforme UL 1310 | |
Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
Vibração (funcionamento) | < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. | |
Aplicações ferroviárias | EN 50121-4 |
China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
