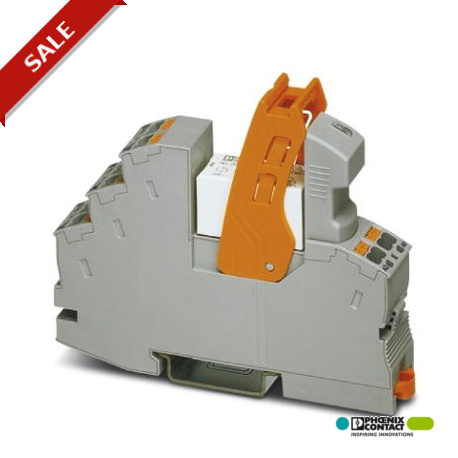

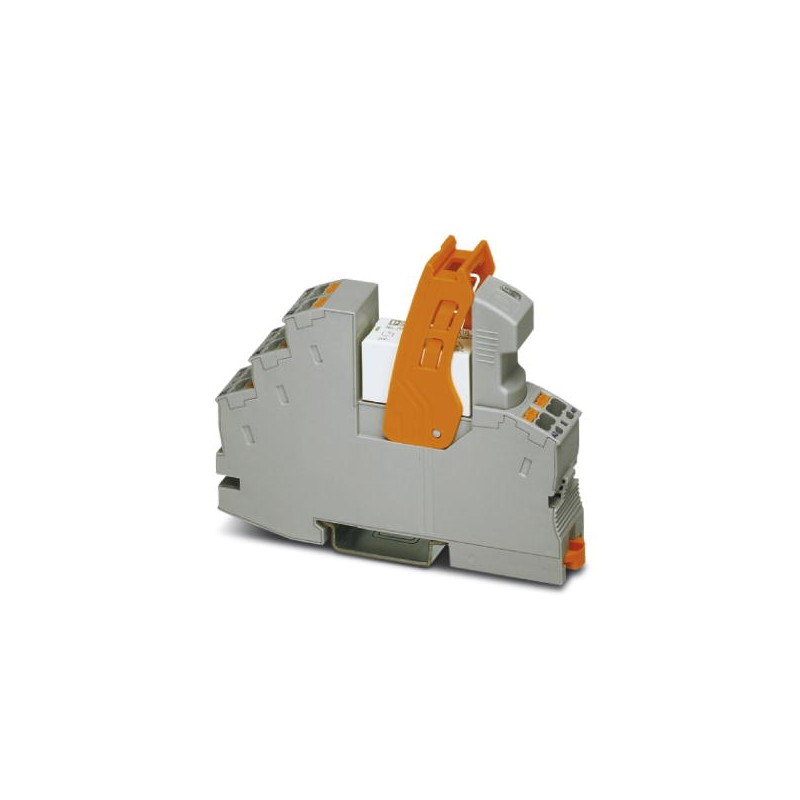

RIF-1-RPT-LV-24AC/2X21 2903333 PHOENIX CONTACT módulo de relé pré-montados com push-em conexão, que consiste..
RIF-1-RPT-LV-24AC/2X21
2903333
PHOENIX_CONTACT
10
módulo de relé pré-montados com push-em conexão, que consiste em: soquete de relé, contato de energia do monitor módulo de relé / interferência ficha de supressão e suporte de retenção. Tipo de Contato: 2 contatos de comutação. Tensão de entrada: 24 V AC
Módulo de relé pré-montado com conexão push-in, composto por: soquete de relé, relé com contato de potência, indicação de plug-in/módulo antiparasitário e flange de fixação. Tipo de contato: 2 contatos de investidores. Tensão de entrada: 24 V AC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dimensions
| Width | 16 mm |
|---|---|
| Height | 93 mm |
| Depth | 75 mm |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 50 °C |
|---|---|
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
Coil side
| Nominal input voltage UN | 24 V AC |
|---|---|
| Input voltage range in reference to UN | see diagram |
| Typical input current at UN | 33 mA |
| Typical response time | 3 ms ... 12 ms |
| Typical release time range | 3 ms ... 20 ms |
| Coil voltage | 24 V AC |
| Protective circuit | Varistor |
| Operating voltage display | Yellow LED |
Contact side
| Contact type | 2 PDT |
|---|---|
| Contact material | AgNi |
| Maximum switching voltage | 250 V AC/DC |
| Minimum switching voltage | 5 V (at 10 mA) |
| Min. switching current | 10 mA (At 5 V) |
| Maximum inrush current | 12 A (20 ms, N/O contact) |
| Limiting continuous current | 8 A (see diagram) |
| Interrupting rating (ohmic load) max. | 192 W (at 24 V DC) |
| 96 W (at 48 V DC) | |
| 60 W (at 60 V DC) | |
| 44 W (at 110 V DC) | |
| 57 W (at 220 V DC) | |
| 2000 VA (for 250 V AC) | |
| Switching capacity in acc. with DIN VDE 0660/IEC 60947 | 2 A (at 24 V, DC13) |
| 0.2 A (at 250 V, DC13) | |
| 3 A (at 24 V, AC15) | |
| 3 A (at 120 V, AC15) | |
| 3 A (at 250 V, AC15) |
Connection data input side
| Connection name | Coil side |
|---|---|
| Connection method | Push-in connection |
| Stripping length | 8 mm |
| Conductor cross section solid | 0.14 mm² ... 1.5 mm² |
| Conductor cross section flexible | 0.14 mm² ... 1.5 mm² |
| 0.14 mm² ... 1 mm² (Ferrule with plastic sleeve) | |
| 0.14 mm² ... 1.5 mm² (Ferrules without plastic sleeve) | |
| Conductor cross section AWG | 26 ... 16 |
General
| Type of note | Notes on operation |
|---|---|
| Note | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Test voltage relay winding/relay contact | 4 kVrms(50 Hz, 1 min.) |
| Test voltage PDT/PDT | 2.5 kVrms(50 Hz, 1 min.) |
| Operating mode | 100% operating factor |
| Degree of protection | IP20 (Relay socket) |
| RT III (Relay) | |
| Mechanical service life | Approx. 107cycles |
| Standards/regulations | DIN EN 50178 |
| IEC 62103 | |
| Pollution degree | 2 |
| Overvoltage category | III |
| Mounting position | any |
| Assembly instructions | In rows with zero spacing |
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 19.2 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 19.2 V |
| Tipo de tensão para atuação (EF008242) | AC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 2 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.033 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 16 mm |
| Altura (EF000040) | 96 mm |
| Profundidade (EF000049) | 75 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2903333-RIF-1-RPT-LV-24AC/2X21 | 160 Kbytes |
|
