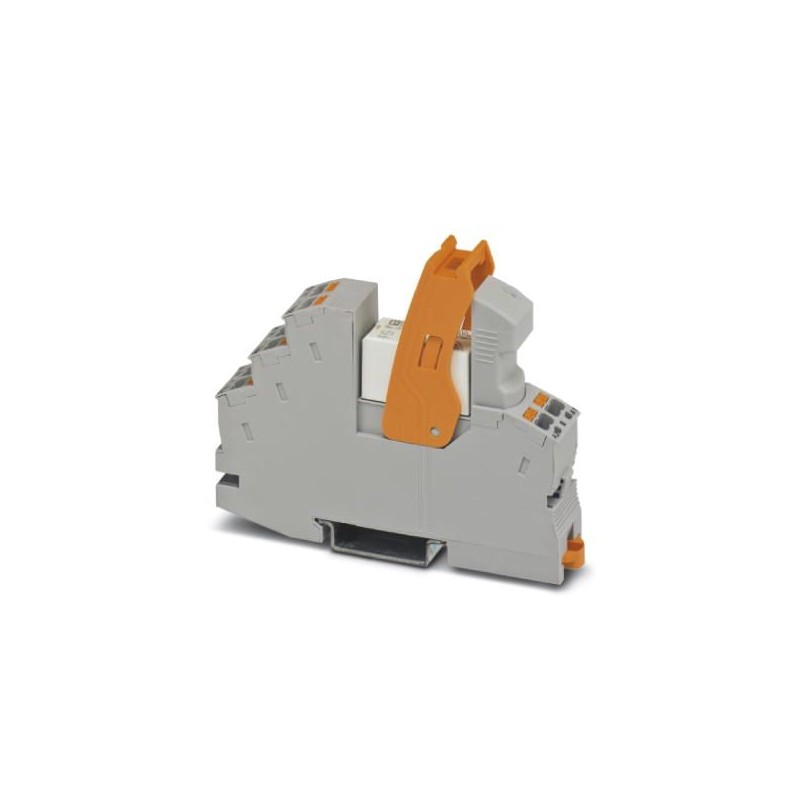

RIF-1-RPT-LDP-24DC/1X21 2903342 PHOENIX CONTACT Módulo de relé
RIF-1-RPT-LDP-24DC/1X21
2903342
PHOENIX_CONTACT
10
Módulo de relé
Módulo de relé pré-montado com conexão push-in, composto por: soquete de relé, relé com contato de potência, indicação de plug-in/módulo antiparasitário e flange de fixação. Tipo de contato: 1 contato do inversor. Tensão de entrada: 24 V DC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2903342 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 340 (C-5-2017) |
| GTIN | 4046356732246 |
| Peso por unidade (exclusive embalagem) | 68,070 GRM |
| Número do imposto alfandegário | 85364110 |
| País de origem | CN (China) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|---|
| Tipo de indicação | Instrução para funcionamento |
| Nota | Ponte conectora FBS 2-6... para o lado da entrada (A2) e ponte conectora FBS-2-8... para o lado da saída (11/ 21) |
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | vide diagrama |
| Típica corrente de entrada com UN | 18 mA |
| Tempo de resposta típico | 8 ms |
| Tempo de retorno típico | 10 ms |
| Tensão de bobina | 24 V DC |
| Ligação de proteção | Diodo supressor |
| Indicação de tensão operacional | LED amarelo |
| Potência de dissipação máxima com condição nominal | 0,43 W |
Lado de contato
| Versão do contato | 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 12 V (com 10 mA) |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Corrente de ligação máxima | 50 A (20 ms, contato NA) |
| Corrente máx. em regime permanente | 11 A (vide diagrama) |
| Potência de desligamento (carga ôhmica) máxima | 264 W (com 24 V DC) |
| 58 W (com 48 V DC) | |
| 48 W (com 60 V DC) | |
| 50 W (com 110 V DC) | |
| 80 W (com 220 V DC) | |
| 2750 VA (com 250 V AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,2 A (com 110 V, DC13) | |
| 0,2 A (com 250 V, DC13) | |
| 6 A (com 24 V, AC15) | |
| 6 A (com 120 V, AC15) | |
| 6 A (com 250 V, AC15) |
Dados de conexão 1
| Denominação conexão | Lado de excitação |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| 0,14 mm² ... 1 mm² (Terminal tubular com luva de plástico, dois condutores no borne duplo) | |
| Bitola do condutor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexível) |
Dados de conexão 2
| Denominação conexão | Lado de contato |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| 0,14 mm² ... 1 mm² (Terminal tubular com luva de plástico, dois condutores no borne duplo) | |
| Bitola do condutor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexível) |
Geral
| Tipo de indicação | Instrução para funcionamento |
|---|---|
| Nota | Ponte conectora FBS 2-6... para o lado da entrada (A2) e ponte conectora FBS-2-8... para o lado da saída (11/ 21) |
| Tensão de teste bobina de relé/contato de relé | 4 kVeff(50 Hz, 1 min) |
| Modo operacional | 100 % ED |
| Grau de proteção | IP20 (Base do relé) |
| RT III (Relé) | |
| Vida útil mecânica | ca. 3x 107ciclos de manobras |
| Vida útil elétrica | vide diagrama |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 68,07 g |
Normas e disposições
| Normas / Determinações | DIN EN 50178 |
|---|---|
| Tensão de isolamento nominal | 250 V AC |
| 250 V AC | |
| Tensão de teste | 6 kV |
| Isolamento | isolamento seguro |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal DC (EF003980) | 19.2 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 1 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.018 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 16 mm |
| Altura (EF000040) | 96 mm |
| Profundidade (EF000049) | 75 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2903342-RIF-1-RPT-LDP-24DC/1X21 | 166 Kbytes |
|
