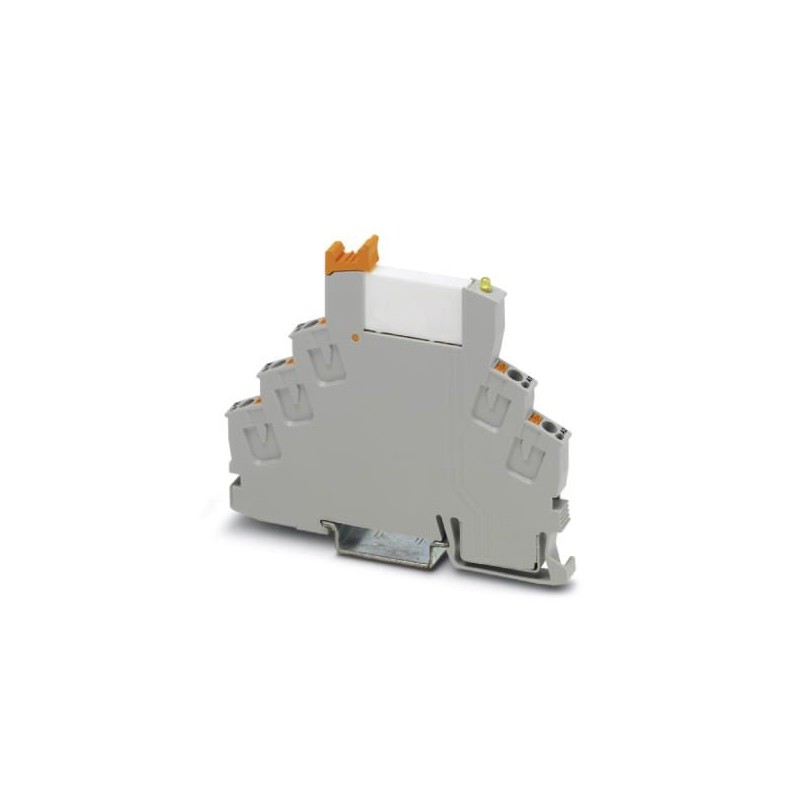

RIF-0-RPT-12DC/21AU 2903369 PHOENIX CONTACT Módulo de relé
RIF-0-RPT-12DC/21AU
2903369
PHOENIX_CONTACT
10
Módulo de relé
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2903369 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 332 (C-5-2017) |
| GTIN | 4046356732970 |
| Peso por unidade (exclusive embalagem) | 27,800 GRM |
| Número do imposto alfandegário | 85364110 |
| País de origem | CZ (República Tcheca) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 12 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | vide diagrama |
| Típica corrente de entrada com UN | 16 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Tensão de bobina | 12 V DC |
| Ligação de proteção | Diodo supressor |
| Indicação de tensão operacional | LED amarelo |
| Potência de dissipação máxima com condição nominal | 0,19 W |
Lado de contato
| Versão do contato | 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO, ouro endurecido |
| Tensão de comutação máxima | 30 V AC |
| 36 V DC | |
| Tensão de comutação mínima | 100 mV (com 10 mA) |
| Corrente de comutação mínima | 1 mA |
| Corrente de ligação máxima | 50 mA |
| Corrente máx. em regime permanente | 50 mA |
| Potência de desligamento (carga ôhmica) máxima | 1,2 W (com 24 V DC) |
| Capacidade de comando | 1 A (24 V (DC13)) |
| 3 A (230 V (AC 15)) |
Lado de contato (com camada de ouro danificada)
| Material de contato | AgSnO |
|---|---|
| Nota | Os seguintes valores se aplicam com camada de ouro danificada |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 5 V (com 100 mA) |
| Corrente máx. em regime permanente | 6 A |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,2 A (com 110 V, DC13) | |
| 0,1 A (com 220 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 3 A (com 230 V, AC15) |
Dados de conexão 1
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| Bitola do condutor AWG | 24 ... 16 |
Dados de conexão 2
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| Bitola do condutor AWG | 24 ... 16 |
Geral
| Tensão de teste bobina de relé/contato de relé | 4 kVeff(50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Grau de proteção | IP20 (Base do relé) |
| RT III (Relé) | |
| Vida útil mecânica | ca. 2x 107ciclos de manobras |
| Vida útil elétrica | vide diagrama |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 27,8 g |
Normas e disposições
| Normas / Determinações | DIN EN 50178 |
|---|---|
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste | 6 kV |
| Isolamento | isolamento seguro |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903369-RIF-0-RPT-12DC/21AU | 182 Kbytes |
|
