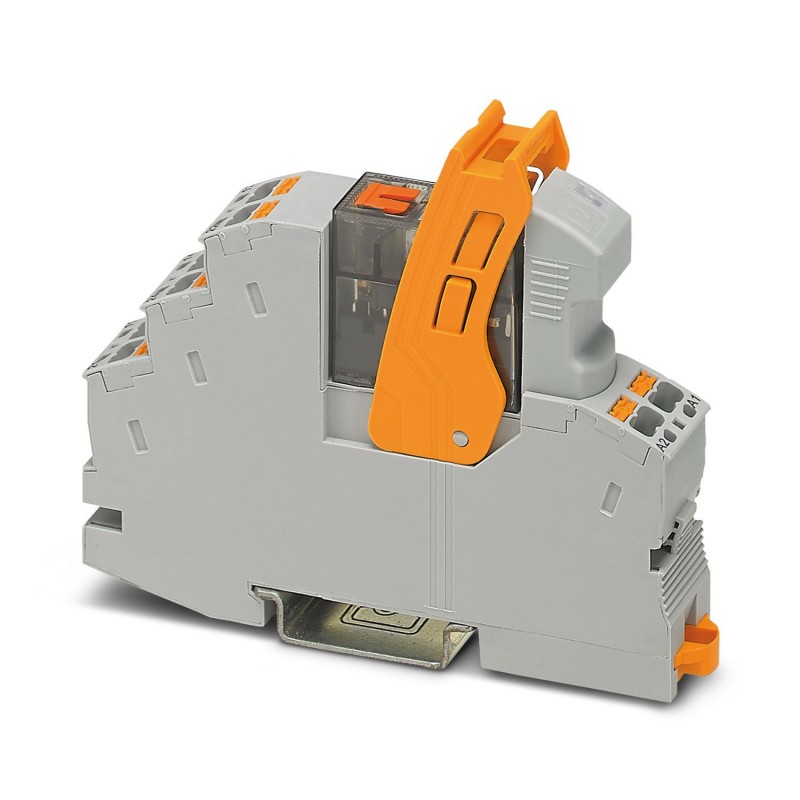

RIF-1-RPT-LV-230AC/1X21MS
2905290
PHOENIX_CONTACT
1
Módulo de relé
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2905290 |
---|---|
Quantidade de embalagem (VPE) | 10 Unid |
Página de catálogo | Página 344 (C-5-2017) |
GTIN | 4046356944663 |
Peso por unidade (exclusive embalagem) | 70,420 GRM |
Número do imposto alfandegário | 85364900 |
País de origem | CN (China) |
Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
---|
Temperatura ambiente (funcionamento) | -40 °C ... 50 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Tensão nominal de entrada UN | 230 V AC (50/60 Hz) |
---|---|
Faixa de tensão de entrada relativa a UN | vide diagrama |
Frequência de rede | 50/60 Hz |
Típica corrente de entrada com UN | 3,5 mA |
Tempo de resposta típico | 4 ms ... 10 ms |
Faixa de tempo de retorno típico | 3 ms ... 20 ms |
Tensão de bobina | 230 V AC |
Ligação de proteção | Varistor |
Indicação de tensão operacional | LED amarelo |
Potência de dissipação máxima com condição nominal | 0,81 W |
Versão do contato | 1 inversor |
---|---|
Tipo de contato de comutação | Contato simples |
Material de contato | AgNi |
Tensão de comutação máxima | 250 V AC/DC |
Tensão de comutação mínima | 12 V (com 10 mA) |
Corrente de comutação mínima | 10 mA (com 12 V) |
Corrente de ligação máxima | 32 A (20 ms, contato NA) |
Corrente máx. em regime permanente | vide diagrama |
Potência de desligamento (carga ôhmica) máxima | 264 W (com 24 V DC) |
62 W (com 48 V DC) | |
48 W (com 60 V DC) | |
52 W (com 110 V DC) | |
66 W (com 220 V DC) | |
2500 VA (com 250 V AC) | |
Potência de desligamento mínima | 120 mW |
Capacidade de comando | 2 A (com 24 V, DC13) |
3 A (com 240 V, AC15) |
Denominação conexão | Lado de excitação |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 8 mm |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
0,14 mm² ... 1 mm² (Terminal tubular com luva de plástico, dois condutores no borne duplo) | |
Bitola do condutor AWG | 26 ... 16 (rígido) |
26 ... 16 (flexível) |
Denominação conexão | Lado de contato |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 8 mm |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
0,14 mm² ... 1 mm² (Terminal tubular com luva de plástico, dois condutores no borne duplo) | |
Bitola do condutor AWG | 26 ... 16 (rígido) |
26 ... 16 (flexível) |
Tensão de teste bobina de relé/contato de relé | 4 kVeff(50 Hz, 1 min) |
---|---|
Modo operacional | 100 % ED |
Grau de proteção | IP20 (Base do relé) |
RT II (Relé) | |
Vida útil mecânica | aprox. 5x 106ciclos de comutação |
Vida útil elétrica | vide diagrama |
Posição de montagem | opcional |
Instrução de montagem | ordenados sem intervalo |
Peso líquido (SAP) | 70,42 g |
Normas / Determinações | DIN EN 50178 |
---|---|
Tensão de isolamento nominal | 250 V AC |
Tensão de teste | 6 kV |
Isolamento | isolamento seguro |
Grau de impurezas | 2 |
Categoria de sobretensão | III |
Classe de inflamabilidade conforme UL 94 | V2 |
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes | |
PHOENIX CONTACT-2905290-RIF-1-RPT-LV-230AC/1X21MS | 158 Kbytes |
