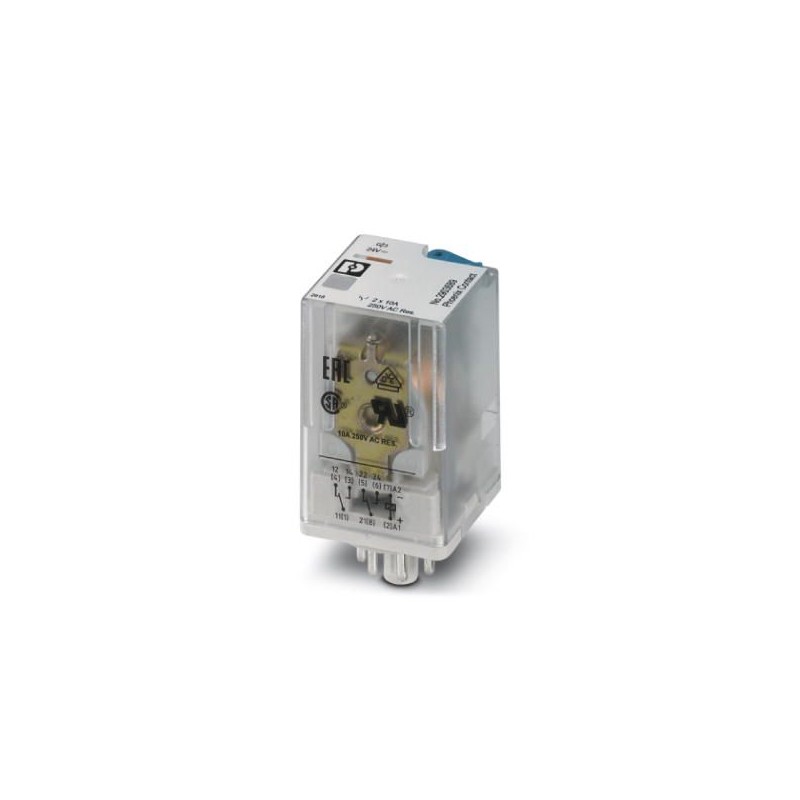

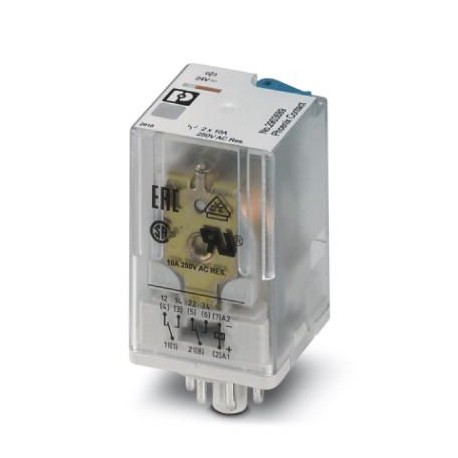

REL-OR2/LDP- 24DC/2X21 2903689 PHOENIX CONTACT Relé único
REL-OR2/LDP- 24DC/2X21
2903689
PHOENIX_CONTACT
10
Relé único
Relés industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2903689 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Página de catálogo | Página 322 (C-5-2017) |
| GTIN | 4046356759021 |
| Peso por unidade (exclusive embalagem) | 86,410 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | vide diagrama |
| Típica corrente de entrada com UN | 60 mA |
| Tempo de resposta típico | 18 ms |
| Tempo de retorno típico | 20 ms |
| Ligação de proteção | Diodo supressor |
| Indicação de estado | LED amarelo |
| Potência de dissipação máxima com condição nominal | 1,44 W |
Lado de contato
| Versão do contato | 2 inversores |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 10 V (com 24 mA) |
| Corrente de comutação mínima | 10 mA (com 24 V) |
| Corrente de ligação máxima | 30 A (20 ms, contato NA) |
| Corrente máx. em regime permanente | 10 A |
| Potência de desligamento (carga ôhmica) máxima | 240 W (com 24 V DC) |
| 124 W (com 48 V DC) | |
| 108 W (com 60 V DC) | |
| 52 W (com 110 V DC) | |
| 48 W (com 220 V DC) | |
| 2500 VA (com 250 V AC) | |
| Potência de desligamento mínima | 0,24 W |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,22 A (com 120 V, DC13) | |
| 0,11 A (com 250 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 1,5 A (com 240 V, AC15) | |
| Carga de motor conforme UL 508 | 1/2 HP, 240 V AC (contato normalmente aberto) |
Geral
| Tensão de teste bobina de relé/contato de relé | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| 2 kVeff(50 Hz, 1 min) | |
| Tensão de teste contato reversível/contato reversível | 2 kVeff(50 Hz, 1 min) |
| Modo operacional | 100 % ED |
| Grau de proteção | RT I |
| Vida útil mecânica | ca. 2x 107ciclos de manobras |
| Posição de montagem | opcional |
| Peso líquido (SAP) | 86,41 g |
Normas e disposições
| Conexão conforme norma | CSA |
|---|---|
| Normas / Determinações | IEC 60664 |
| IEC 61810 | |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903689-REL-OR2/LDP- 24DC/2X21 | 145 Kbytes |
|
