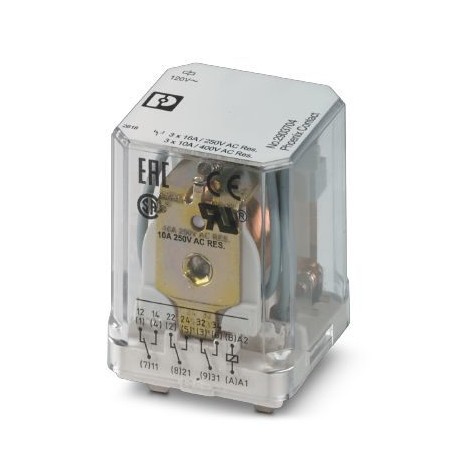

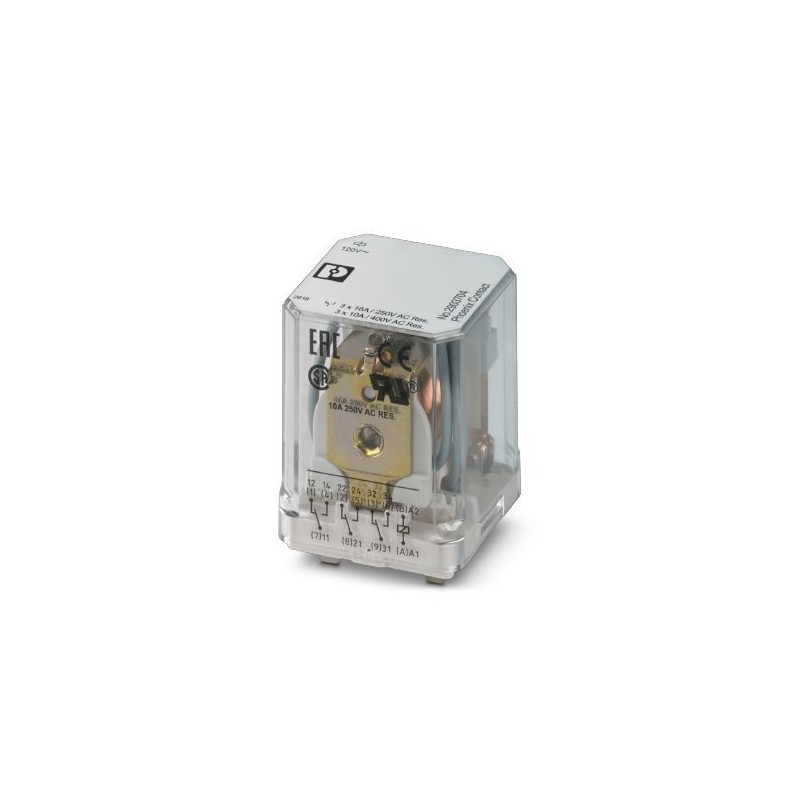

REL-PR3-120AC/3X21 2903704 PHOENIX CONTACT Relé único
REL-PR3-120AC/3X21
2903704
PHOENIX_CONTACT
Relé único
Relés industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2903704 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 326 (C-5-2017) |
| GTIN | 4046356759168 |
| Peso por unidade (exclusive embalagem) | 86,000 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 120 V AC |
|---|---|
| Frequência de rede | 50/60 Hz |
| Típica corrente de entrada com UN | 23 mA |
| Tempo de resposta típico | 5 ms ... 25 ms (de acordo com a posição da fase) |
| Faixa de tempo de retorno típico | 5 ms ... 20 ms (de acordo com a posição da fase) |
| Resistência de bobina | 1910 Ω ±15 % |
| Potência de dissipação máxima com condição nominal | 2,76 W |
Lado de contato
| Versão do contato | 3 contatos reversíveis |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 440 V AC |
| 250 V DC | |
| Tensão de comutação mínima | 10 V (com 24 mA) |
| Corrente de comutação mínima | 10 mA (com 24 V) |
| Corrente de ligação máxima | 50 A (20 ms, contato NA) |
| Corrente máx. em regime permanente | 16 A |
| Potência de desligamento (carga ôhmica) máxima | 384 W (com 24 V DC) |
| 124 W (com 48 V DC) | |
| 108 W (com 60 V DC) | |
| 52 W (com 110 V DC) | |
| 70 W (com 220 V DC) | |
| 4000 VA (com 250 V AC) | |
| 4000 VA (com 440 V AC) | |
| Carga de motor 3 fásica | 1500 W (com 400 V, AC3) |
| Carga de motor conforme UL 508 | 1/3 HP, 120 V AC (motor de corrente alternada de uma fase) |
| 1/2 HP, 240 V AC (motor de corrente alternada de uma fase) | |
| 1/2 HP, 240 V AC (motor trifásico) |
Geral
| Nota | As saídas não são adequadas para ligar diferentes condutores de fase. |
|---|---|
| Não utilizável para isolamento de circuitos de corrente SELV / PELV em relação a outros circuitos de corrente, uma vez que não fica garantido um isolamento seguro. | |
| Tensão de teste bobina de relé/contato de relé | 2,5 kVeff(50 Hz, 1 min) |
| Tensão de teste contato reversível/contato reversível | 2,5 kVeff(50 Hz, 1 min) |
| Modo operacional | 100 % ED |
| Grau de proteção | RT I |
| Vida útil mecânica | ca. 107ciclos de manobras |
| Vida útil elétrica | vide diagrama |
| Posição de montagem | opcional |
| Peso líquido (SAP) | 86 g |
Normas e disposições
| Conexão conforme norma | CSA |
|---|---|
| Normas / Determinações | IEC 60664 |
| IEC 61810 | |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
