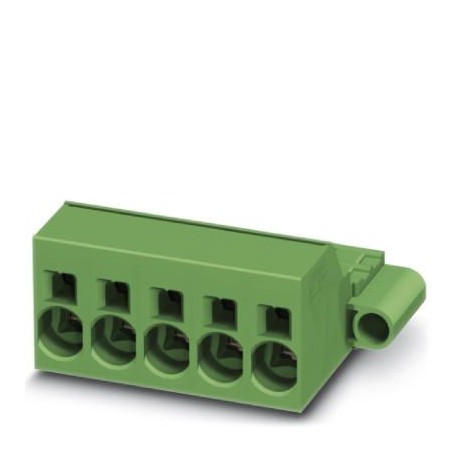

ISPC 16/ 2-STF-10,16 1748626 PHOENIX CONTACT Conector de placa de circuito impresso
ISPC 16/ 2-STF-10,16
1748626
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Conector para placa de circuito impresso, seção nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: prata, tipo de contato: Macho, número de potenciais: 2, número de linhas: 1, número de polos: 2, número de conexões: 2, família de artigos: ISPC 16/.. -STF, passo: 10,16 mm, tipo de conexão: Conexão de mola push-in, direção de conexão condutor/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 16, travamento: Travamento por parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1748626 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 565 (C-1-2013) |
| GTIN | 4046356310680 |
| Peso por unidade (exclusive embalagem) | 20,300 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | IN (Índia) |
Propriedades do artigo
| Designação abreviada | Conector de placa de circuito impresso |
|---|---|
| Sistema de conexão | POWER COMBICON 16 |
| Tipo de contato | Pino |
| Família de produtos | ISPC 16/..-STF |
| Medida do passo | 10,16 mm |
| Número de pólos | 2 |
| Tipo de conexão | Conexão push-in por mola |
| Travamento | Flange parafusado |
| Número de níveis | 1 |
| Número de conexões | 2 |
| Quantidade de potenciais | 2 |
Dados característicos elétricos
| Corrente nominal | 76 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 1000 V |
| Tensão de teste (III/2) | 8 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,75 mm² ... 16 mm² |
|---|---|
| Bitola do condutor, flexível | 0,75 mm² ... 16 mm² |
| Bitola do condutor AWG / kcmil | 18 ... 4 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,75 mm² ... 16 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,75 mm² ... 10 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,75 mm² ... 4 mm² |
| Comprimento de decapagem | 18 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Prata (4 - 8 µm Ag) |
| Superfície metálica da área de contato (camada de cobertura) | Prata (4 - 8 µm Ag) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 45,1 mm |
| Largura [ w ] | 38,08 mm |
| Altura [ h ] | 25,1 mm |
| Medida do passo | 10,16 mm |
| Altura de construção (altura sem pino de solda) | 25,1 mm |
| Medida a | 10,16 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão de isolamento nominal (III/3) | 1000 V |
| Tensão de isolamento nominal (III/2) | 1000 V |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Tensão de teste (III/3) | 8 kV |
| Tensão de teste (III/2) | 8 kV |
| Tensão de teste (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Outro |
| Número de polos (EF001391) | 2 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 10.16 mm |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Prateado |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
