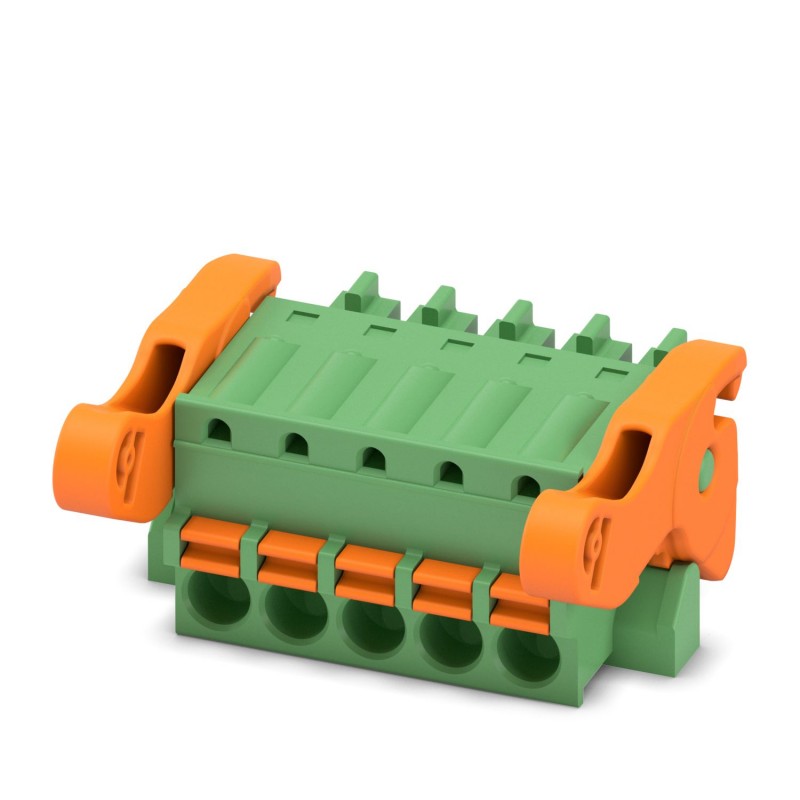

FK-MCP 1,5/ 5-ST-3,81-LR 1817453 PHOENIX CONTACT Conector de placa de circuito impresso
FK-MCP 1,5/ 5-ST-3,81-LR
1817453
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1817453 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 199 (C-1-2013) |
| GTIN | 4046356756792 |
| Peso por unidade (exclusive embalagem) | 5,810 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 27,4 mm |
|---|---|
| Largura [ w ] | 25,98 mm |
| Altura [ h ] | 14,22 mm |
| Medida do passo | 3,81 mm |
| Medida a | 15,24 mm |
Geral
| Família de produtos | FK-MCP 1,5/..-ST-LR |
|---|---|
| Número de pólos | 5 |
| Tipo de conexão | Conexão push-in por mola |
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 320 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 8 A |
| Bitola nominal | 1,5 mm² |
| Corrente de carga máxima | 8 A (com bitola de condutor de 1,5 mm²) |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Pino calibrador | A1 |
| Comprimento de isolamento | 9 mm |
Dados de conexão
| Perfil do condutor rígido mín. | 0,14 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,75 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 16 |
Indicações relativas aos terminais tubulares
| Alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
|---|---|
| Buchas aderentes sem colar isolante, de acordo com DIN 46228-1 | Bitola: 0,25 mm²; Comprimento: 7 mm ... 9 mm |
| Bitola: 0,34 mm²; Comprimento: 7 mm ... 9 mm | |
| Bitola: 0,5 mm²; Comprimento: 8 mm ... 9 mm | |
| Bitola: 0,75 mm²; Comprimento: 8 mm ... 9 mm | |
| Bitola: 1 mm²; Comprimento: 8 mm ... 9 mm | |
| Bitola: 1,5 mm²; Comprimento: 8 mm ... 9 mm |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1817453-FK-MCP 1,5/ 5-ST-3,81-LR | 170 Kbytes |
|
