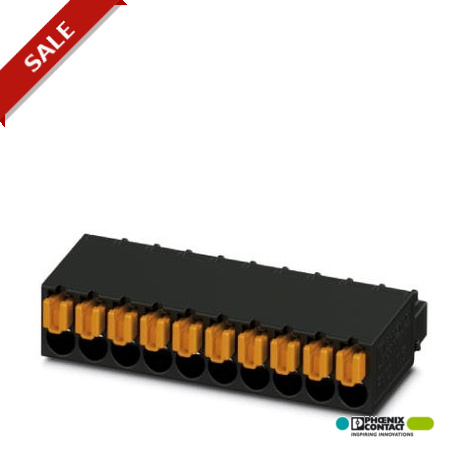

FMC 0,5/ 8-ST-2,54 C2 1706237 PHOENIX CONTACT componente ficha, corrente nominal: 6 A, Tensão nominal (III /..
FMC 0,5/ 8-ST-2,54 C2
1706237
PHOENIX_CONTACT
100
Produto sob demanda, sem reembolso.
componente ficha, corrente nominal: 6 A, Tensão nominal (III / 2): 160 V, No. pólos: 8, pitch: 2,54 mm, método de conexão: Conexão push-na primavera, cor: preto, Surface contatos: ouro, codificação fixa última pólo; Pode ser combinado com a base de caixas MC (V) 0,5 2,54 ... /...- L-C2
Conector para placa de circuito impresso, seção nominal: 0,5 mm², cor: preto, corrente nominal: 6 A, tensão nominal (III/2): 160 V, superfície de contato: Ouro, tipo de contato: Fêmea, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 8, família de artigos: FMC 0,5/.. -ST, passo: 2,54 mm, tipo de conexão: Conexão de mola push-in, direção de conexão condutor/placa de circuito impresso: 0°, sistema plug-in: COMBICON FMC 0,5, trava: sem, tipo de fixação: sem, tipo de embalagem: embalada em caixa, codificação fixa do último pólo; pode ser combinado com caixas de base MC(V) 0.5/...-G-2.54...C2
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dimensions
| Length | 15.4 mm |
|---|---|
| Height | 5.4 mm |
| Width | 20.78 mm |
| Pitch | 2.54 mm |
| Dimension a | 17.78 mm |
General
| Range of articles | FMC 0,5/..-ST |
|---|---|
| Insulating material group | IIIa |
| Rated surge voltage (III/3) | 2.5 kV |
| Rated surge voltage (III/2) | 2.5 kV |
| Rated surge voltage (II/2) | 2.5 kV |
| Rated voltage (III/3) | 32 V |
| Rated voltage (III/2) | 160 V |
| Rated voltage (II/2) | 160 V |
| Connection in acc. with standard | EN-VDE |
| Nominal current IN | 6 A |
| Nominal cross section | 0.5 mm² |
| Insulating material | LCP |
| Flammability rating according to UL 94 | V0 |
| Stripping length | 7 mm |
| Number of positions | 8 |
Connection data
| Conductor cross section solid min. | 0.14 mm² |
|---|---|
| Conductor cross section solid max. | 0.5 mm² |
| Conductor cross section flexible min. | 0.14 mm² |
| Conductor cross section flexible max. | 0.5 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve min. | 0.25 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve max. | 0.34 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve min. | 0.14 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve max. | 0.25 mm² |
| Conductor cross section AWG min. | 26 |
| Conductor cross section AWG max. | 20 |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 2.54 mm |
| Dimensão das conexões (EF006827) | 2.54 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 6 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Dourado |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1706237-FMC 0,5/ 8-ST-2,54 C2 | 112 Kbytes |
|
