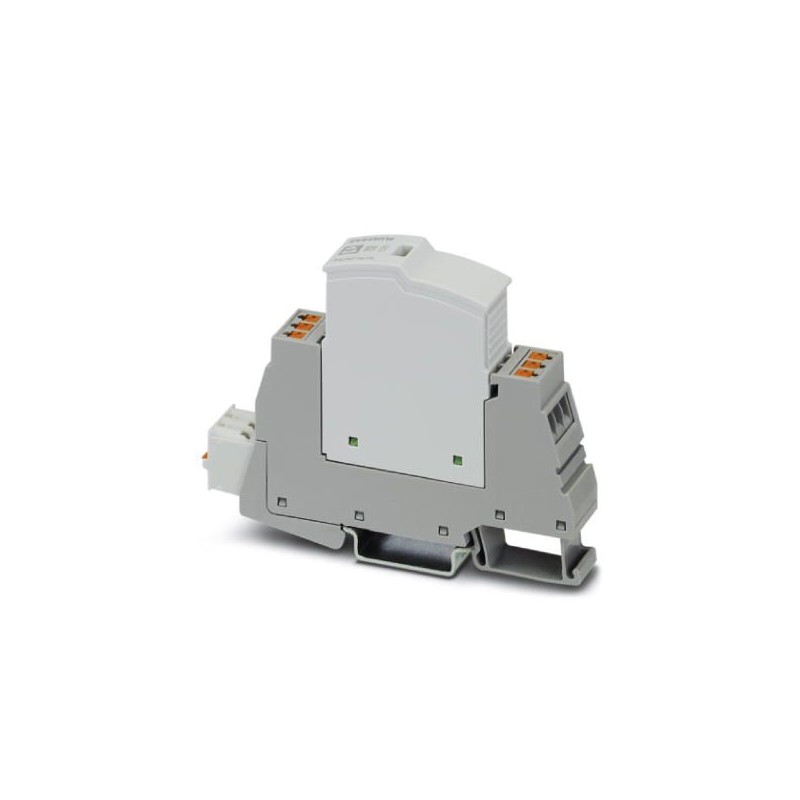

PLT-SEC-T3-120-FM-PT 2907927 PHOENIX CONTACT Tipo 3 dispositivo de proteção contra surtos
PLT-SEC-T3-120-FM-PT
2907927
PHOENIX_CONTACT
5
Tipo 3 dispositivo de proteção contra surtos
Proteção contra surtos tipo 2/3, composta por proteção plug-in e elemento base, com indicador de status integrado e indicação remota para redes de alimentação monofásicas. Tensão nominal: 120VAC / DC
Aterramento, proteção contra raios e sobretensões > Dispositivo de proteção contra sobretens. p/fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e sete mil novecentos e vinte sete |
|---|---|
| Embalagem da unidade | 5 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões duzentos e cinqüenta e sete mil seiscentos e trinta e um |
| Peso por Peça (excluindo embalagem) | 77.160 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil, trinta |
| País de origem | DE (Alemanha) |
Dimensões
| Altura | 101 mm |
|---|---|
| Largura | 17.7 mm |
| Profundidade | 74,5 mm (incl. Trilho DIN 7,5 mm) |
| Distância Horizontal | 1 Div. |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -40 °C A 80 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Altitude | ≤ 2000 m (tensão de operação remota contato ≤ 250 V) |
| ≤ 6000 m (tensão de operação remota contato ≤ 150 V) | |
| Admissível umidade (operação) | 5 % a 95 % |
| Choque (operação) | 30g (Meia-onda / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (operação) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Geral
| PT tipo | T2 / T3 |
|---|---|
| IEC sistema de fornecimento de energia | TT |
| TN-S | |
| Número de portas | Um |
| Modo de protecção | L-N |
| L-PE | |
| N-PE | |
| Tipo de montagem | Trilho DIN: 35 mm |
| Cor | cinza claro RAL 7035 |
| o tráfego de UM cinza RAL 7042 | |
| Material da carcaça | PA 6.6-FR 20% GF |
| PA 6.6-PE | |
| Grau de poluição | Dois |
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Tipo | Trilho DIN módulo de dois-seção, divisível |
| Número de posições | Dois |
| Proteção contra surtos de mensagem de falha | Óptica, indicador remoto de contato |
Proteção de circuito
| Tensão Nominal UN | 120 V AC (TN-S) |
|---|---|
| 120 V AC (TT) | |
| Frequência Nominal fN | 50 Hz (60 Hz) |
| Tensão contínua máxima UC | 150 V CA |
| A corrente de carga nominal euL | 26 Um (a 30 °C) |
| Corrente Residual euPE | ≤ 5 µA |
| Nominal corrente de descarga eun(8/20) µs | 5 kA |
| Consumo de energia em Standby PC | ≤ 10.6 mVA (em UREF) |
| ≤ 13.5 mVA (em UC) | |
| Teste de referência de tensão UREF | 132 V AC |
| Max. corrente de descarga eumax.(8/20) µs | 10 kA |
| Combinação de onda UOC | 6 kV |
| Proteção de tensão nível de Up(L-N) | ≤ 0.75 kV (at UOC) |
| ≤ 0.95 kV (at In) | |
| Proteção de tensão nível de Up(L-PE) | ≤ 0.85 kV |
| Proteção de tensão nível de Up(N-PE) | ≤ 0.85 kV |
| TOV comportamento em UT(L-N) | 240 V AC (5 s / suportar o modo) |
| 240 V CA (120 min / suportar o modo) | |
| TOV comportamento em UT(L-PE) | 240 V AC (5 s / suportar o modo) |
| 240 V CA (120 min / suportar o modo) | |
| 1332 V AC (200 ms / seguro modo de falha) | |
| TOV comportamento em UT(N-PE) | 1200 V AC (200 ms / seguro modo de falha) |
| Tempo de resposta tUm(L-N) | ≤ 25 ns |
| Tempo de resposta tUm(L-PE) | ≤ 100 ns |
| Tempo de resposta tUm(N-PE) | ≤ 100 ns |
| Corrente de curto-circuito classificação ISCCR | 10 kA CA |
| Max. fusível de segurança com o ramo de fiação | 32-A (gG / B / C) |
| Máximo fusível de segurança por meio de fiação | 25-A (gG / B / C) |
Dados técnicos adicionais
| Corrente de curto-circuito classificação ISCCR | 0.25 kA DC (sem fusível de segurança) |
|---|---|
| 5 kA DC (de 20 A gG / B fusível de segurança) | |
| Tensão contínua máxima UC | 150 V DC |
| IEC teste de classificação (de acordo com a IEC 61643-21) | D1 |
| Modo de protecção | (CC+) - (CC-) |
| (CC+/CC-) - PE | |
| Impulso durabilidade (linha a linha) | D1 - 500 |
| Impulso durabilidade (linha de terra) | D1 - 500 |
| Pulso de corrente de descarga euimp(10/350) µs (linha a linha) | De 0,5 kA |
| Pulso de corrente de descarga euimp(10/350) µs (linha de terra) | De 0,5 kA |
Indicador remoto/sinalização
| Função de comutação | PDT contato |
|---|---|
| Tensão de funcionamento | 250 V CA |
| 125 V DC (200 mA) | |
| Corrente de funcionamento | 0,5 A CA |
| 0,5 A DC (75 V DC) | |
| Método de ligação | Push-in de conexão |
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal do sólido | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal AWG | 30 12 ... |
| Comprimento de decapagem | 10 mm |
Ligação de dados
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Comprimento de decapagem | 10 mm |
Classificações
eCl@ss 6.0Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e trinta mil, oitocentos e seiseCl@ss 8.0Vinte e sete milhões cento e trinta mil, oitocentos e seiseCl@ss 9.0Vinte e sete milhões cento e trinta mil, oitocentos e seis
