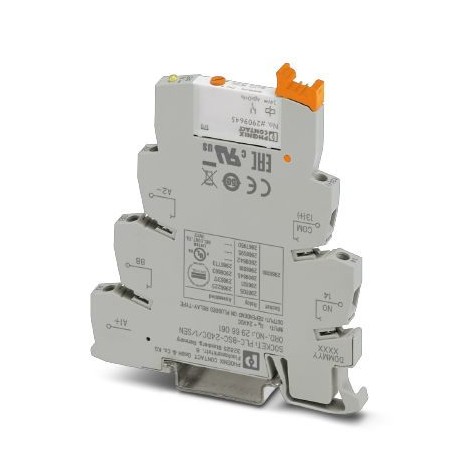

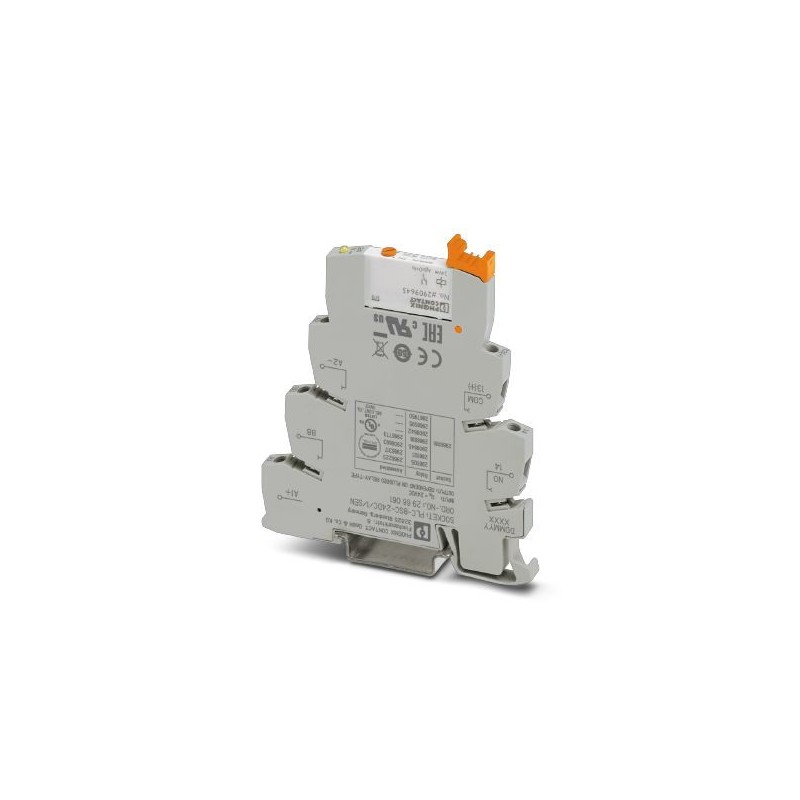

PLC-RSC- 24DC/ 1AU/MS/SEN 2909663 PHOENIX CONTACT Módulo de relé
PLC-RSC-24DC/ 1AU/MS/SEN
2909663
PHOENIX_CONTACT
Módulo de relé
PLC-INTERFACE para funções de entrada, composto por borne de base PLC-BSC.../SEN com conexão a parafuso e relé miniatura plug-in com contato dourado multicamada e operação manual, 1 contato de fechamento, tensão de entrada 24 V DC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2909663 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 385 (C-5-2017) |
| GTIN | 4055626377964 |
| Peso por unidade (exclusive embalagem) | 31,060 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Típica corrente de entrada com UN | 9 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Ligação de proteção | Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade |
| Diodo supressor Diodo supressor | |
| Indicação de tensão operacional | LED amarelo |
| Potência de dissipação máxima com condição nominal | 0,22 W |
Lado de contato
| Versão do contato | 1 elemento de contato |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO, ouro endurecido |
| Tensão de comutação máxima | 30 V AC |
| 36 V DC | |
| Tensão de comutação mínima | 100 mV (com 10 mA) |
| Corrente de comutação mínima | 1 mA (com 24 V) |
| Corrente de ligação máxima | 50 mA |
| Corrente máx. em regime permanente | 50 mA |
| Potência de desligamento (carga ôhmica) máxima | 1,2 W (com 24 V DC) |
Lado de contato (com camada de ouro danificada)
| Nota | Os seguintes valores se aplicam com camada de ouro danificada |
|---|---|
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 5 V (com 100 mA) |
| Corrente máx. em regime permanente | 6 A |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,2 A (com 110 V, DC13) | |
| 0,1 A (com 220 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 3 A (com 230 V, AC15) |
Dados de conexão 1
| Denominação conexão | Lado de excitação |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão 2
| Denominação conexão | Lado de contato |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Tensão de teste bobina de relé/contato de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Grau de proteção | RT II (estanque ao fundente) (Relé) |
| IP20 (Base do relé) | |
| Vida útil mecânica | 1x 107ciclos de manobra |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 31,06 g |
Normas e disposições
| Denominação | Normas / Determinações |
|---|---|
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | Conforme CE |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
