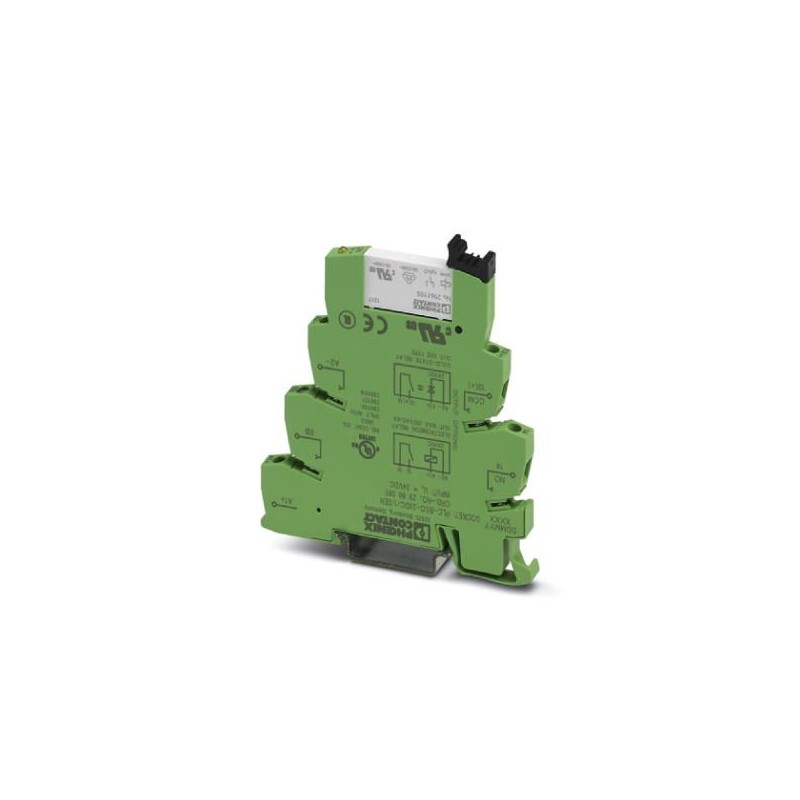

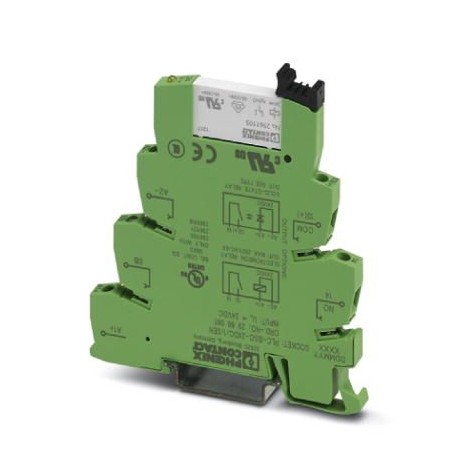

PLC-RSC- 24DC/ 1/SEN 2966223 PHOENIX CONTACT Módulo de relé
PLC-RSC-24DC/ 1/SEN
2966223
PHOENIX_CONTACT
10
Módulo de relé
PLC-INTERFACE para funções de entrada, composto por borne de base PLC-BSC.../SEN com conexão a parafuso e relé miniatura plug-in com contato de potência, para montagem em trilho NS 35/7.5, 1 contato de fechamento, tensão de entrada 24 V DC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2966223 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Chave comercial | 08 - |
| GTIN | 4017918130701 |
| Peso por unidade (exclusive embalagem) | 33,610 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Típica corrente de entrada com UN | 9 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Ligação de proteção | Diodo livre, diodo de proteção contra inversão de polaridade |
| Indicação de tensão operacional | sim |
| Potência de dissipação máxima com condição nominal | 0,22 W |
Lado de contato
| Versão do contato | 1 elemento de contato |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...) |
| Tensão de comutação mínima | 12 V AC/DC |
| Corrente de comutação mínima | 10 mA |
| Corrente de ligação máxima | sob consulta |
| Corrente máx. em regime permanente | 6 A |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de excitação |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de contato |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Tensão de teste bobina de relé/contato de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Grau de proteção | IP20 (Base do relé) |
| Vida útil mecânica | 2x 107ciclos de manobras |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 33,61 g |
Normas e disposições
| Conexão conforme norma | CUL |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (em peças importantes) | |
| DIN EN 50178/VDE 0160 | |
| DIN EN 60255/VDE 0160 (em peças importantes) | |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal DC (EF003980) | 18.5 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.009 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidade (EF000049) | 94 mm |
