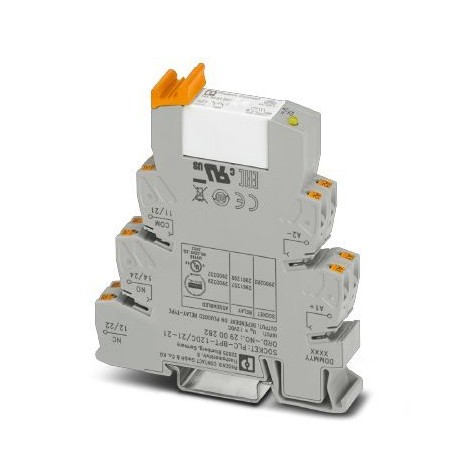

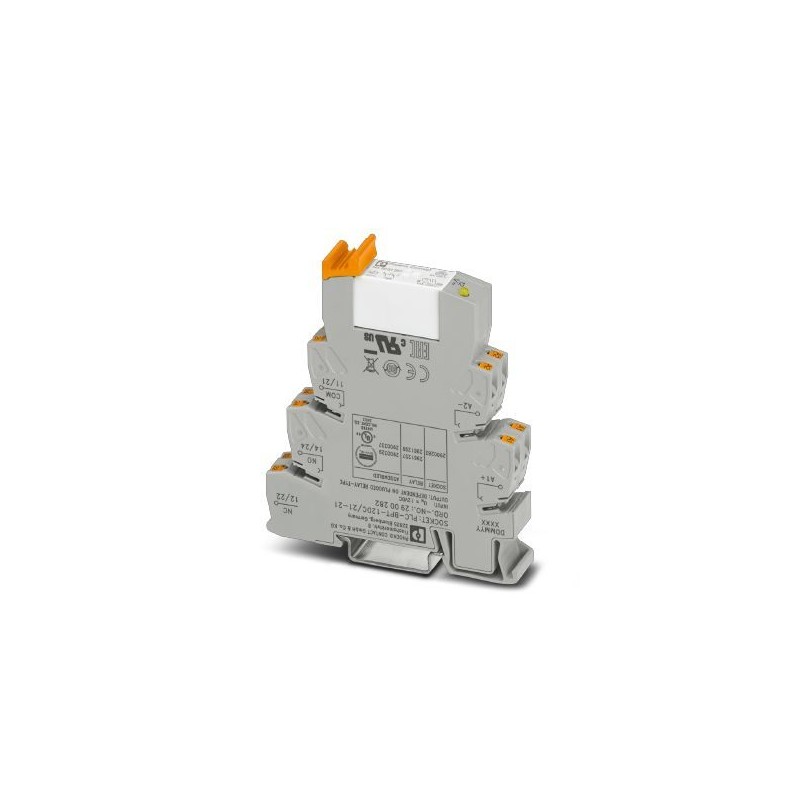

PLC-RPT- 12DC/21-21 2900329 PHOENIX CONTACT Módulo de relé
Referência: PLC-RPT-12DC/21-21
Código: 2900329
Fabricante: PHOENIX_CONTACT
Descrição:
Módulo de relé
PLC-INTERFACE, consiste em um borne de base PLC-BPT.../21-21 com conexão push-in e relé miniatura plug-in com contato de potência, para montagem em trilho simétrico NS 35/7.5, 2 contatos inversores, tensão de entrada 12 V DC
Categorias:
- Relés > Relé de comutação
- PHOENIX_CONTACT > Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
Dados comerciais
| Código do pedido | 2900329 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 374 (C-5-2017) |
| GTIN | 4046356507196 |
| Peso por unidade (exclusive embalagem) | 62,990 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 12 V DC |
|---|---|
| Típica corrente de entrada com UN | 33 mA |
| Tempo de resposta típico | 8 ms |
| Tempo de retorno típico | 10 ms |
| Ligação de proteção | Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade |
| Diodo supressor Diodo supressor | |
| Indicação de tensão operacional | LED amarelo |
| Potência de dissipação máxima com condição nominal | 0,4 W |
Lado de contato
| Versão do contato | 2 inversores |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...) |
| Tensão de comutação mínima | 5 V AC/DC (com 10 mA) |
| Corrente de comutação mínima | 10 mA (com 5 V) |
| Corrente de ligação máxima | 15 A (300 ms) |
| Corrente máx. em regime permanente | 6 A |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 85 W (com 48 V DC) | |
| 60 W (com 60 V DC) | |
| 44 W (com 110 V DC) | |
| 60 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 0,2 A (com 250 V, DC13) | |
| 3 A (com 250 V, AC15) |
Dados de conexão 1
| Denominação conexão | Lado de excitação |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão 2
| Denominação conexão | Lado de contato |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Modo operacional | 100 % ED |
|---|---|
| Grau de proteção | RT III (Relé) |
| IP20 (Base do relé) | |
| Vida útil mecânica | 3x 107ciclos de manobras |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 62,99 g |
Normas e disposições
| Conexão conforme norma | CUL |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| Tensão de teste | 6 kV |
| Isolamento | Isolação segura entrada/saída |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
ETIM for 2900329 Relés (EC001437)
Nome da característica
Valor da característica
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaOutro
Nome da característicaCompleto com base (EF003359)
Valor da característicaSim
Nome da característicaCom braçadeiras destacáveis (EF003340)
Valor da característicaNão
Nome da característicaCom indicação LED (EF005950)
Valor da característicaSim
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica10.3 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaDC
Nome da característicaAcionador, polarização (EF003355)
Valor da característicaPolarizado
Nome da característicaAcionador/comutação do inversor (EF003356)
Valor da característicaMono estável
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica0
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica2
Nome da característicaTipo de contato do interruptor (EF003358)
Valor da característicaContato único
Nome da característicaCom contatos guiados forçados (EF003357)
Valor da característicaNão
Nome da característicaMaterial do contato (EF008521)
Valor da característicaOutro
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaSem tratamento
Nome da característicaCorrente nominal (EF000001)
Valor da característica0.033 A
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaLargura (EF000008)
Valor da característica14 mm
Nome da característicaAltura (EF000040)
Valor da característica80 mm
Nome da característicaProfundidade (EF000049)
Valor da característica94 mm
