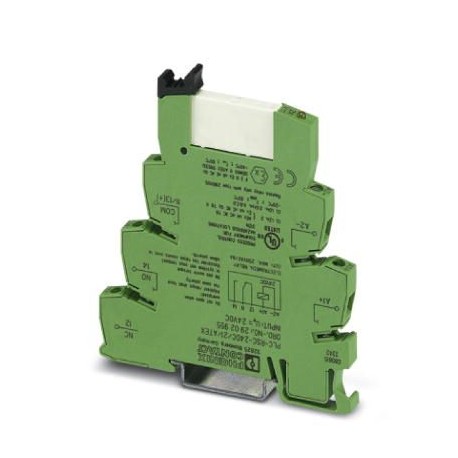

PLC-RSC- 24DC/21 ATEX
2902955
PHOENIX_CONTACT
1
Módulo de relé
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2902955 |
---|---|
Quantidade de embalagem (VPE) | 10 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 412 (C-7-2015) |
GTIN | 4046356957588 |
Peso por unidade (exclusive embalagem) | 31,060 GRM |
Número do imposto alfandegário | 85364190 |
País de origem | DE (Alemanha) |
Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
---|
Temperatura ambiente (funcionamento) | -20 °C ... 60 °C (UL) |
---|---|
-40 °C ... 60 °C (ATEX / IECEx) | |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Tensão nominal de entrada UN | 24 V DC |
---|---|
Típica corrente de entrada com UN | 9 mA |
Tempo de resposta típico | 5 ms |
Tempo de retorno típico | 8 ms |
Ligação de proteção | Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade |
Diodo supressor Diodo supressor | |
Indicação de tensão operacional | LED amarelo |
Potência de dissipação máxima com condição nominal | 0,22 W |
Versão do contato | 1 inversor |
---|---|
Tipo de contato de comutação | Contato simples |
Material de contato | AgSnO |
Tensão de comutação máxima | 250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...) |
Tensão de comutação mínima | 5 V (com 100 mA) |
Corrente de comutação mínima | 10 mA (com 12 V) |
Corrente de ligação máxima | 10 A (4 s) |
Corrente máx. em regime permanente | 6 A |
Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
20 W (com 48 V DC) | |
18 W (com 60 V DC) | |
23 W (com 110 V DC) | |
40 W (com 220 V DC) | |
1500 VA (com 250 V AC) | |
Capacidade de comando | 2 A (com 24 V, DC13) |
0,2 A (com 110 V, DC13) | |
0,1 A (com 220 V, DC13) | |
3 A (com 24 V, AC15) | |
3 A (com 120 V, AC15) | |
3 A (com 230 V, AC15) |
Tensão de teste bobina de relé/contato de relé | 4 kV AC (50 Hz, 1 min) |
---|---|
Modo operacional | 100 % ED |
Grau de proteção | RT III (Relé) |
IP20 (Base do relé) | |
Vida útil mecânica | 2x 107ciclos de manobras |
ATEX | II 3G Ex ec nC IIC T4 Gc |
Certificação de teste de amostra construtiva EU | IBExU16ATEXB015 X |
IECEx | Ex ec nC IIC T4 Gc |
Certificado IECEx | IECEx IBE 16.0029X |
UL, EUA | Class I, Zone 2, AEx nA nC IIC T6 |
UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D |
UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Posição de montagem | opcional |
Instrução de montagem | ordenados sem intervalo |
Peso líquido (SAP) | 31,06 g |
Denominação conexão | Lado de excitação |
---|---|
Tipo de conexão | Conexão a parafuso |
Comprimento de isolamento | 8 mm |
Rosca | M3 |
Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1,5 mm² () | |
Bitola do condutor AWG | 26 ... 14 |
Denominação conexão | Lado de contato |
---|---|
Tipo de conexão | Conexão a parafuso |
Comprimento de isolamento | 8 mm |
Rosca | M3 |
Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1,5 mm² () | |
Bitola do condutor AWG | 26 ... 14 |
Denominação | Normas / Determinações |
---|---|
Normas / Determinações | IEC 60664 |
EN 50178 | |
EN 60079-0, -7, -15 | |
Grau de impurezas | 3 |
Categoria de sobretensão | III |
Classe de inflamabilidade conforme UL 94 | V0 |
Conformidade | Conforme CE |
ATEX | II 3G Ex ec nC IIC T4 Gc |
IECEx | Ex ec nC IIC T4 Gc |
UL, EUA | Class I, Zone 2, AEx nA nC IIC T6 |
UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D |
UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes | |
PHOENIX CONTACT-2902955-PLC-RSC- 24DC/21 ATEX | 111 Kbytes |
