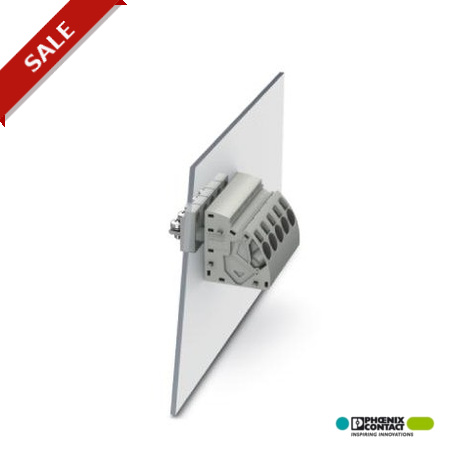

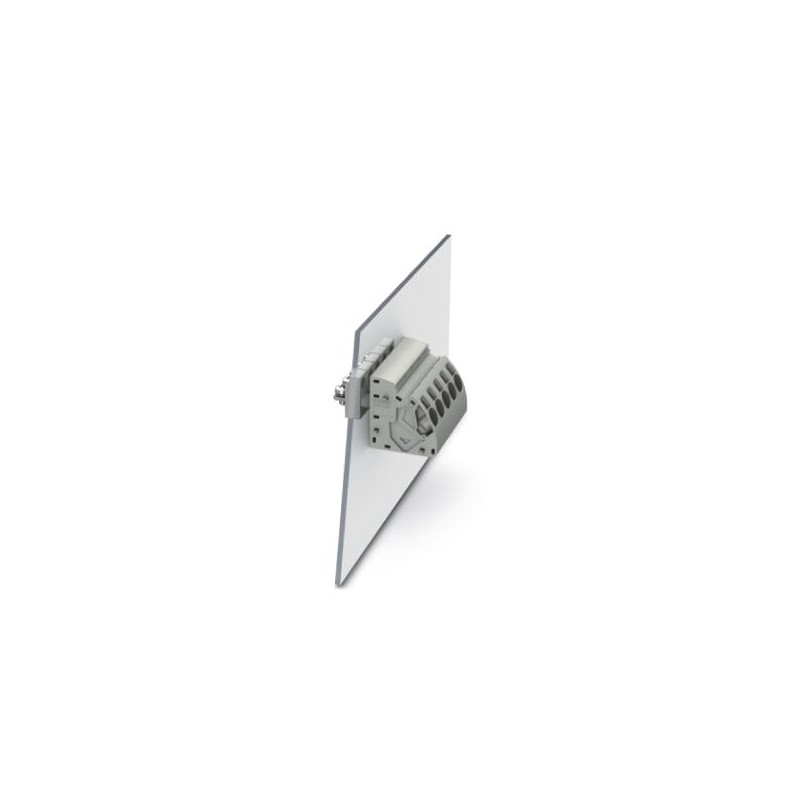

PWO 16-POT/S 1705654 PHOENIX CONTACT Feedthrough terminal, tipo de conexão: push-em conexão, Terminal de con..
PWO 16-POT/S
1705654
PHOENIX_CONTACT
50
Feedthrough terminal, tipo de conexão: push-em conexão, Terminal de conexão, Corrente de carga: 76 A, secção transversal: 1,5 mm² - 16 mm², AWG 14-4, Largura: 12,1 mm Cor: cinza
Régua de terminais de parede, tipo de conexão: Conexão push-in por mola, Conexão de bornes, número de polos: 1, corrente de carga: 76 A, seção transversal: 1,5 mm² - 16 mm², direção de conexão do condutor em relação à direção do plugue: 45 °, largura: 12 mm
Blocos de terminais > Terminal de alimentação
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Geral
| Número de níveis | 1 |
|---|---|
| Número de conexões | 2 |
| Bitola nominal | 16 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Corrente de carga máxima | 76 A |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Temperatura ambiente (funcionamento) | -40 °C (Dependente da curva da capacidade de corrente.) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (acionamento) | -5 °C ... 100 °C |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal IN | 76 A |
| Corrente de carga máxima | 76 A |
| Tensão UN | 1000 V |
| Parede lateral aberta | Não |
| Número de pólos | 1 |
Medidas
| Largura | 12,1 mm |
|---|---|
| Espessura da chapa | 1 mm ... 6 mm |
Dados de conexão
| Lado de conexão | externo |
|---|---|
| Tipo de conexão | Conexão push-in por mola |
| Perfil do condutor rígido mín. | 1,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 1,5 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Bitola do condutor AWG mín. | 14 |
| Bitola do condutor AWG máx. | 4 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 16 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 4 mm² |
| Comprimento de isolamento | 18 mm |
| Lado de conexão | interno |
| Tipo de conexão | Conexão de terminal de cabos |
Normas e disposições
| Conexão conforme norma | UL |
|---|---|
| IEC 60947-7-1 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27141131 |
|---|---|
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141134 |
| eCl@ss 6.0 | 27141134 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
ETIM
| ETIM 3.0 | EC001283 |
|---|---|
| ETIM 4.0 | EC001283 |
| ETIM 5.0 | EC001283 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 1.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 1.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1.5 mm² |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Número de polos (EF001391) | 1 |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -40 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Cor (EF000007) | Cinzento |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1705654-PWO 16-POT/S | 122 Kbytes |
|
