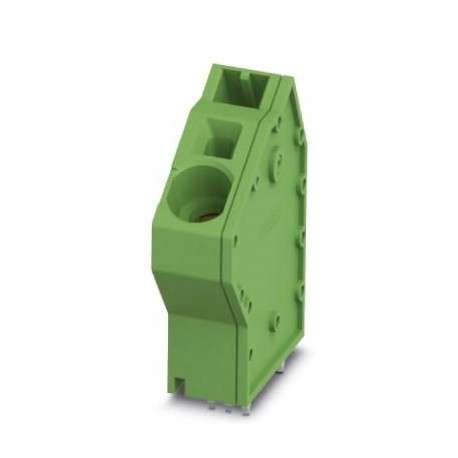

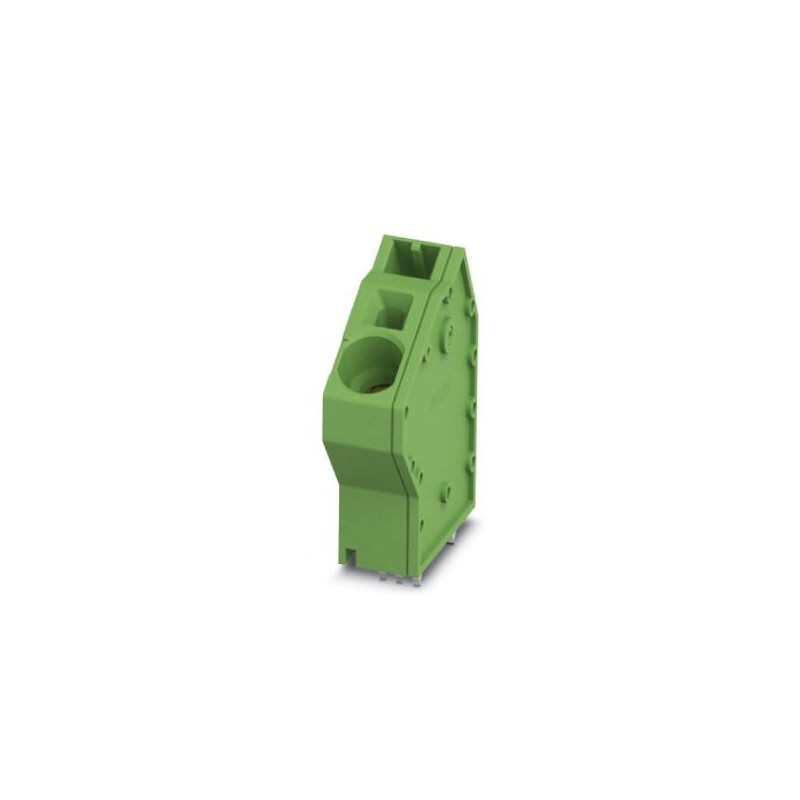

SPTA 16/ 1-10,0 1819192 PHOENIX CONTACT Borne de placa de circuito impresso
SPTA 16/ 1-10,0
1819192
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1819192 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 27 (NTK-2014) |
| GTIN | 4046356788229 |
| Peso por unidade (exclusive embalagem) | 11,632 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | IN (Índia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | SPTA 16/ |
| Medida do passo | 10 mm |
| Número de pólos | 1 |
| Tipo de conexão | Conexão push-in por mola |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem dupla linear |
| Número de níveis | 1 |
| Número de conexões | 1 |
| Quantidade de potenciais | 1 |
Dados característicos elétricos
| Corrente nominal | 76 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 1000 V |
| Tensão de teste (III/2) | 8 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,75 mm² ... 10 mm² |
|---|---|
| Bitola do condutor, flexível | 0,75 mm² ... 16 mm² |
| Bitola do condutor AWG / kcmil | 18 ... 4 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,75 mm² ... 16 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,75 mm² ... 10 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,75 mm² ... 4 mm² |
| Comprimento de decapagem | 18 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | estanhado galvanicamente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (10 - 16 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (10 - 16 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Medidas [ l ] | 32,7 mm |
|---|---|
| Largura [ w ] | 10 mm |
| Altura [ h ] | 42,2 mm |
| Medida do passo | 10 mm |
| Altura de construção (altura sem pino de solda) | 38,1 mm |
| Comprimento de pino [P] | 4,1 mm |
| Distância de pinos | 15 mm |
| Medidas do pino | 1,2 x 1 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,7 mm |
|---|---|
| Distância de pinos | 15 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
Conexão e métodos de ligação
| Teste de conexão de condutores | A extremidade sem isolamento do maior condutor pode ser introduzida na totalidade e sem força excessiva na abertura do ponto de prensagem. |
|---|---|
| Resultado do teste | Aprovado no teste |
| Teste - Múltiplas conexões e desconexões | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Aprovado no teste | |
| Teste de danos e afrouxamento dos condutores | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Aprovado no teste |
Teste de tração
| Teste de tração | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Aprovado no teste | |
| Bitola do condutor / tipo de condutor / força de tração | 0,75 mm² / rígido / > 30 N |
| 16 mm² / vários fios / > 100 N | |
| 0,75 mm² / flexível / > 30 N | |
| 16 mm² / flexível / > 100 N |
Ensaios elétricos
| Corrente nominal | 76 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 1000 V |
| Tensão de teste (III/2) | 8 kV |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão de isolamento nominal (III/3) | 1000 V |
| Tensão de isolamento nominal (III/2) | 1000 V |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Tensão de teste (III/3) | 8 kV |
| Tensão de teste (III/2) | 8 kV |
| Tensão de teste (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1819192-SPTA 16/ 1-10,0 | 150 Kbytes |
|
