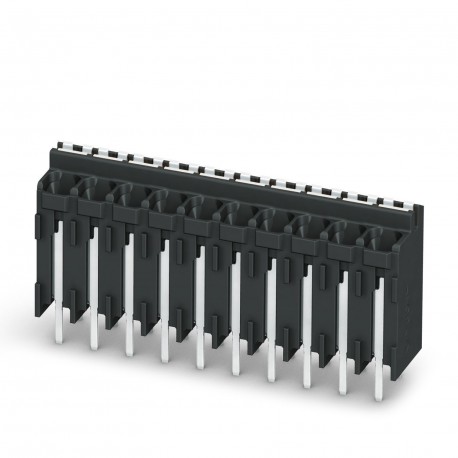

SPT-THR 1,5/ 5-V-3,5 P20 R44 1823227 PHOENIX CONTACT Borne de placa de circuito impresso
SPT-THR 1,5/ 5-V-3,5 P20 R44
1823227
PHOENIX_CONTACT
200
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 160 V, seção nominal: 1,5 mm², número de potenciais: 5, número de linhas: 1, número de polos por linha: 5, família de artigos: SPT 1,5/.. -V-THR, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Weld THR, direção de conexão do condutor/placa de circuito impresso: 90°, cor: preto, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 2, tipo de embalagem: cinta de 44 mm de largura
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1823227 |
|---|---|
| Quantidade de embalagem (VPE) | 200 Unid |
| Quantidade mínima de pedido | 200 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 11 (NTK-2014) |
| GTIN | 4046356814980 |
| Peso por unidade (exclusive embalagem) | 4,040 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 7,7 mm |
|---|---|
| Medida do passo | 3,5 mm |
| Medida a | 14 mm |
| Largura [ w ] | 18 mm |
| Altura | 13,6 mm |
| Altura [ h ] | 15,6 mm |
| Comprimento de pino [P] | 2 mm |
| Distância de pinos | 5,5 mm |
| Diâmetro do furo de sondagem | 1,1 mm |
Geral
| Família de produtos | SPT 1,5/..-V-THR |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 320 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 13,5 A |
| Bitola nominal | 1,5 mm² |
| Material isolante | LCP |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 8 mm |
| Número de pólos | 5 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,75 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 15.6 mm |
| Número de conexões elétricas (EF008252) | 5 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 17.5 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.2 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Tira blister (para CMS) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1823227-SPT-THR 1,5/ 5-V-3,5 P20 R44 | 121 Kbytes |
|
