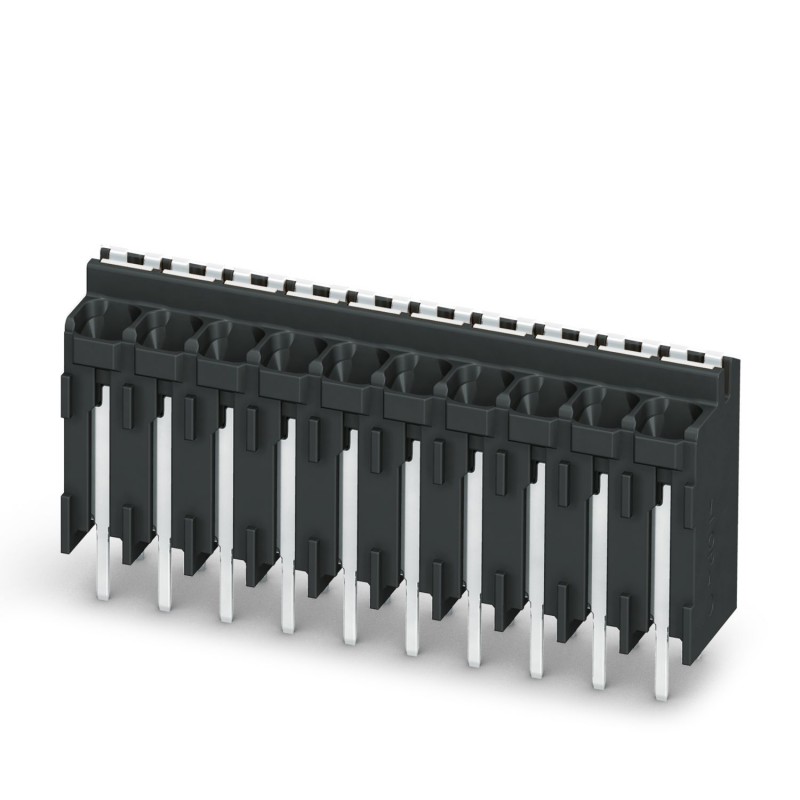

SPT-THR 1,5/ 2-V-3,5 P20 R24 1823191 PHOENIX CONTACT Borne de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPT-THR 1,5/ 2-V-3,5 P20 R24 1823191 PHOENIX CONTACT Borne de placa de circuito impresso

SPT-THR 1,5/ 2-V-3,5 P20 R24

1823191

PHOENIX_CONTACT

200

Borne de placa de circuito impresso

Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 160 V, seção nominal: 1,5 mm², número de potenciais: 2, número de linhas: 1, número de polos por linha: 2, família de artigos: SPT 1,5/.. -V-THR, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Weld THR, direção de conexão do condutor/placa de circuito impresso: 90 °, cor: preto, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 2, tipo de embalagem: cinta de 24 mm de largura

Mais detalhes


Conectores > Terminal para circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $317.05
Preço unitário: $1.59
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Código do pedido1823191
Quantidade de embalagem (VPE)200 Unid
Quantidade mínima de pedido200 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
Página de catálogoPágina 11 (NTK-2014)
GTIN4046356814959
Peso por unidade (exclusive embalagem)2,890 GRM
Número do imposto alfandegário85369010
País de origemPL (Polônia)

Propriedades do artigo

Designação abreviadaBorne de placa de circuito impresso
Família de produtosSPT 1,5/..-V-THR
Medida do passo3,5 mm
Número de pólos2
Tipo de conexãoConexão push-in por mola
Tipo de montagemTHR solda
Layout de pinosPinagem dupla linear
Número de níveis1
Número de conexões2
Quantidade de potenciais2

Dados característicos elétricos

Corrente nominal13,5 A
Tensão de isolamento nominal (III/2)160 V
Tensão de teste (III/2)2,5 kV

Capacidade de conexão

Bitola do condutor, fixa0,2 mm² ... 1,5 mm²
Bitola do condutor, flexível0,2 mm² ... 1,5 mm²
Bitola do condutor AWG / kcmil24 ... 16
Bitola do condutor flexível com terminal tubular sem capa isolante0,2 mm² ... 1,5 mm²
Bitola do condutor flexível com terminal tubular com capa isolante0,2 mm² ... 0,75 mm²
Comprimento de decapagem8 mm

Dados de material - contato

ObservaçãoConforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contatoLiga de Cu
Condições da superfíciegalvanizada a quente
Superfície metálica do ponto de prensagem (camada de cobertura)Estanho (4 - 8 µm Sn)
Superfície metálica da área de solda (camada de cobertura)Estanho (4 - 8 µm Sn)

Dados de material - caixa

Material isolanteLCP
Grupo de material isolanteIIIa
CTI conforme IEC 60112175
Classe de inflamabilidade conforme UL 94V0

Dados de medição para o produto

Desenho de medidas
Medidas [ l ]7,7 mm
Largura [ w ]7,5 mm
Altura [ h ]15,6 mm
Medida do passo3,5 mm
Altura de construção (altura sem pino de solda)13,6 mm
Comprimento de pino [P]2 mm
Distância de pinos5,5 mm
Medidas do pino0,7 x 0,3 mm
Medida a3,5 mm

Dados de medição para design das placas de circuito impresso

Diâmetro do furo de sondagem1,1 mm
Distância de pinos5,5 mm

Indicações sobre a embalagem

Desenho de medidas
Tipo de embalagemCinta com 24 mm de largura
Unidade de embalagem200
Denominação das unidades de embalagemunidade
Largura da fita [W]24 mm
Diâmetro de bobina [A]330 mm
Medida exterior da bobina [W2]30,4 mm
Tipo de embalagemBolsa transparente
Nível ESD(D) eletrostaticamente dissipativo
Especificação de testeDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

Condições ambiente

Temperatura ambiente (armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C ... 100 °C
Temperatura ambiente (funcionamento)-40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga)

Conexão e métodos de ligação

Teste de conexãoDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Resultado do testeAprovado no teste
Teste de danos e afrouxamento dos condutoresDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Aprovado no teste

Teste de tração

Teste de traçãoDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Aprovado no teste
Bitola do condutor / tipo de condutor / força de tração0,2 mm² / rígido / > 10 N
0,2 mm² / flexível / > 10 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexível / > 40 N

Ensaios elétricos

Corrente nominal13,5 A
Tensão de isolamento nominal (III/2)160 V
Tensão de teste (III/2)2,5 kV

Espaços de ar e de fuga

Grupo de material isolanteIIIa
Tensão de isolamento nominal (III/3)160 V
Tensão de isolamento nominal (III/2)160 V
Tensão de isolamento nominal (II/2)320 V
Tensão de teste (III/3)2,5 kV
Tensão de teste (III/2)2,5 kV
Tensão de teste (II/2)2,5 kV

Teste de vibração

Resistência ao envelhecimento, à umidade, à penetração de matérias sólidas e à entrada nociva de águaAprovado no teste DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 %
Resultado do testeAprovado no teste
Especificação de testeDIN EN 60998-1 (VDE 0613-1):2005-03
Calor seco168 h/100 °C
Calor úmido48 h/30 °C/92 %

Resistência ao envelhecimento, à umidade e à penetração de matérias sólidas

Resultado do testeAprovado no teste
Especificação de testeDIN EN 60998-1 (VDE 0613-1):2005-03
Calor seco168 h/100 °C
Calor úmido48 h/30 °C/92 %

Normas e disposições

Conexão conforme normaEN-VDE
Classe de inflamabilidade conforme UL 94V0

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações


ETIM for 1823191 Ligadores (EC002643)
Característica Valor
Altura (EF000040) 15.6 mm
Número de conexões elétricas (EF008252) 2
Número de níveis (EF002659) 1
Dimensão das conexões (EF006827) 3.5 mm
Corrente nominal especificada In (EF008250) 17.5 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Tipo de conexão do driver (EF006821) Conexão por terminal de mola
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.2 mm²
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção da ligação de cabo flexível (EF007343) 1.5 mm²
Tipo de conexão da placa de circuito (EF006822) Conexão por solda
Material da superfície de conexão (EF006826) Estanho
Diâmetro do pino de conexão (EF006823) 1.1 mm
Comprimento do pino (EF006825) 2 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de fixação PCB (EF008226) Contato de conexão
Tipo de aperto da fixação (EF002442) Solda
Tipo de bandas (EF007011) Tira blister (para CMS)
