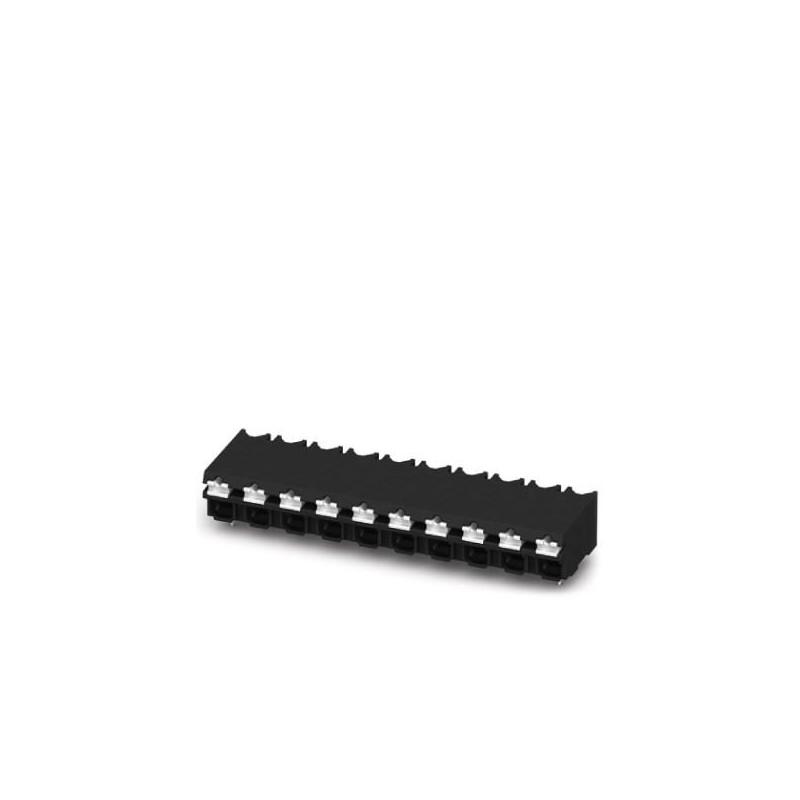

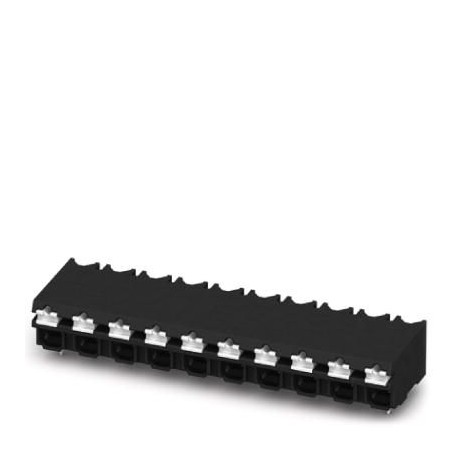

SPT-SMD 1,5/ 8-H-5,0 R88 1824802 PHOENIX CONTACT p suportados. PCB, Corrente: 13.5 A, tensão nominal: 320 V,..
SPT-SMD 1,5/ 8-H-5,0 R88
1824802
PHOENIX_CONTACT
300
Produto sob demanda, sem reembolso.
p suportados. PCB, Corrente: 13.5 A, tensão nominal: 320 V, Pitch: 5 mm, Número de posições: 8, Tipo de conexão: conexão push-in spring, em direcção a conexão de um condutor / PCB : 0 °, Cor: preto, disponível em quantidades amostra amostra SPT ...
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 320 V, seção nominal: 1,5 mm², número de potenciais: 8, número de linhas: 1, número de pólos por linha: 8, família de artigos: SPT 1,5/.. -H-SMD, passo: 5mm, tipo de conexão: Conexão de mola push-in, montagem: soldagem SMD, direção de conexão do driver/placa de circuito impresso: 0°, cor: preto, Arranjo de pinos: Arranjo de pinos lineares, número de pinos de solda por potencial: 1, tipo de embalagem: alça de 88 mm de largura
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dimensions
| Length | 13.6 mm |
|---|---|
| Pitch | 5.00 mm |
| Dimension a | 35 mm |
| Width | 39 mm |
| Height | 7.7 mm |
| Pin dimensions | 0,7 x 0,3 mm |
| Pin spacing | 7 mm |
| Hole diameter | 1.1 mm |
General
| Range of articles | SPT 1,5/..-H-SMD |
|---|---|
| Insulating material group | IIIa |
| Rated surge voltage (III/3) | 4 kV |
| Rated surge voltage (III/2) | 4 kV |
| Rated surge voltage (II/2) | 4 kV |
| Rated voltage (III/3) | 250 V |
| Rated voltage (III/2) | 320 V |
| Rated voltage (II/2) | 500 V |
| Connection in acc. with standard | EN-VDE |
| Nominal current IN | 13.5 A |
| Nominal cross section | 1.5 mm² |
| Insulating material | LCP |
| Solder pin surface | Sn |
| Flammability rating according to UL 94 | V0 |
| Stripping length | 8 mm |
| Number of positions | 8 |
Connection data
| Conductor cross section solid min. | 0.2 mm² |
|---|---|
| Conductor cross section solid max. | 1.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 1.5 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve min. | 0.2 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve max. | 1.5 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve min. | 0.2 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve max. | 0.75 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 16 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 9.7 mm |
| Número de conexões elétricas (EF008252) | 8 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 17.5 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.2 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Flangeado |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Tira blister (para CMS) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1824802-SPT-SMD 1,5/ 8-H-5,0 R88 | 155 Kbytes |
|
