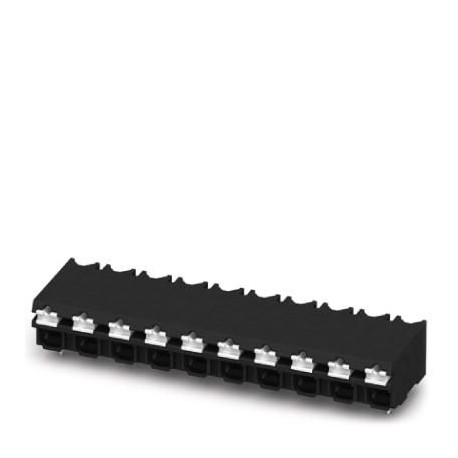

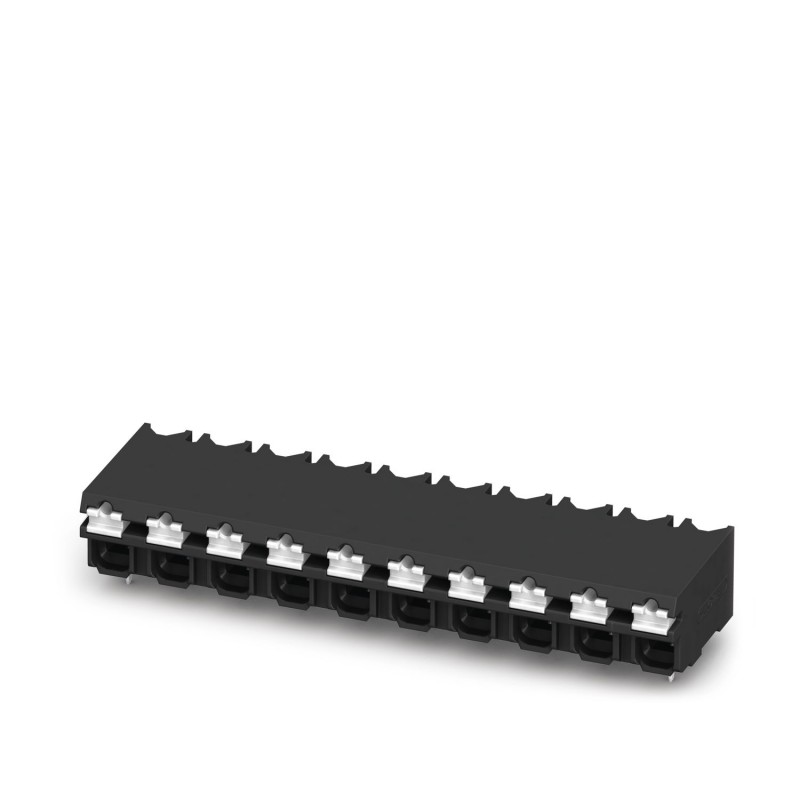

SPT-SMD 1,5/ 2-H-5,0 R24 1824747 PHOENIX CONTACT Borne de placa de circuito impresso
SPT-SMD 1,5/ 2-H-5,0 R24
1824747
PHOENIX_CONTACT
300
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 320 V, seção nominal: 1,5 mm², número de potenciais: 2, número de linhas: 1, número de polos por linha: 2, família de artigos: SPT 1,5/.. -H-SMD, passo: 5 mm, tipo de conexão: Conexão de mola push-in, montagem: soldagem SMD, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Arranjo de pinos: Arranjo de pinos lineares, número de pinos de solda por potencial: 1, tipo de embalagem: alça de 24 mm de largura
Terminal da placa de circuito impresso, corrente nominal: 17,5 A, tensão nominal (III/2): 320 V, seção transversal nominal: 1,5 mm², número de potenciais: 2, número de linhas: 1, número de posições por linha: 2, faixa de produtos: SPT 1,5/.. -H-SMD, passo: 5mm, método de conexão: Conexão de mola de empurrar, montagem: SMD soldagem, direção de conexão condutor/PCB: 0°, cor: preto, arranjo dos pinos: Geometria linear da almofada, número de pinos por potencial: 1, tipo de embalagem: fita de 24mm de largura
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1824747 |
|---|---|
| Quantidade de embalagem (VPE) | 300 Unid |
| Quantidade mínima de pedido | 300 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 9 (NTK-2014) |
| GTIN | 4046356816946 |
| Peso por unidade (exclusive embalagem) | 2,230 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | SPT 1,5/..-H-SMD |
| Medida do passo | 5 mm |
| Número de pólos | 2 |
| Tipo de conexão | Conexão push-in por mola |
| Tipo de montagem | SMD solda |
| Layout de pinos | Geometria linear do pad |
| Número de níveis | 1 |
| Número de conexões | 2 |
| Quantidade de potenciais | 2 |
Dados característicos elétricos
| Corrente nominal | 13,5 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de teste (III/2) | 4 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,2 mm² ... 1,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG / kcmil | 24 ... 16 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 0,75 mm² |
| Comprimento de decapagem | 8 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Dados de material - caixa
| Material isolante | LCP |
|---|---|
| Grupo de material isolante | IIIa |
| CTI conforme IEC 60112 | 175 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 13,6 mm |
| Largura [ w ] | 9 mm |
| Altura [ h ] | 7,7 mm |
| Medida do passo | 5 mm |
| Altura de construção (altura sem pino de solda) | 7,7 mm |
| Distância de pinos | 7 mm |
| Medidas do pino | 0,7 x 0,3 mm |
| Medida a | 5 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,1 mm |
|---|---|
| Distância de pinos | 7 mm |
Indicações sobre a embalagem
| Desenho de medidas | |
|---|---|
| Tipo de embalagem | Cinta com 24 mm de largura |
| Unidade de embalagem | 300 |
| Denominação das unidades de embalagem | unidade |
| Largura da fita [W] | 24 mm |
| Diâmetro de bobina [A] | 330 mm |
| Medida exterior da bobina [W2] | 30,4 mm |
| Tipo de embalagem | Bolsa transparente |
| Nível ESD | (D) eletrostaticamente dissipativo |
| Especificação de teste | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Instruções de processamento
| Processo | Solda por refusão |
|---|---|
| Especificação de teste | com base na IPC/JEDEC J-STD-020D.1:2008-03 |
| com base na IEC 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classificação Temperatura Tc | 260 °C |
| Ciclos de solda na refusão | 3 |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
Conexão e métodos de ligação
| Teste de conexão | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Resultado do teste | Aprovado no teste |
| Teste de danos e afrouxamento dos condutores | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Aprovado no teste |
Teste de tração
| Teste de tração | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Aprovado no teste | |
| Bitola do condutor / tipo de condutor / força de tração | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexível / > 40 N |
Ensaios elétricos
| Corrente nominal | 13,5 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de teste (III/2) | 4 kV |
Espaços de ar e de fuga
| Grupo de material isolante | IIIa |
|---|---|
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de isolamento nominal (II/2) | 500 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (II/2) | 4 kV |
Teste de vibração
| Resistência ao envelhecimento, à umidade, à penetração de matérias sólidas e à entrada nociva de água | Aprovado no teste DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Resultado do teste | Aprovado no teste |
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor úmido | 48 h/30 °C/92 % |
Resistência ao envelhecimento, à umidade e à penetração de matérias sólidas
| Resultado do teste | Aprovado no teste |
|---|---|
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor úmido | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 9.7 mm |
| Número de conexões elétricas (EF008252) | 2 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 17.5 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.2 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Flangeado |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Tira blister (para CMS) |
