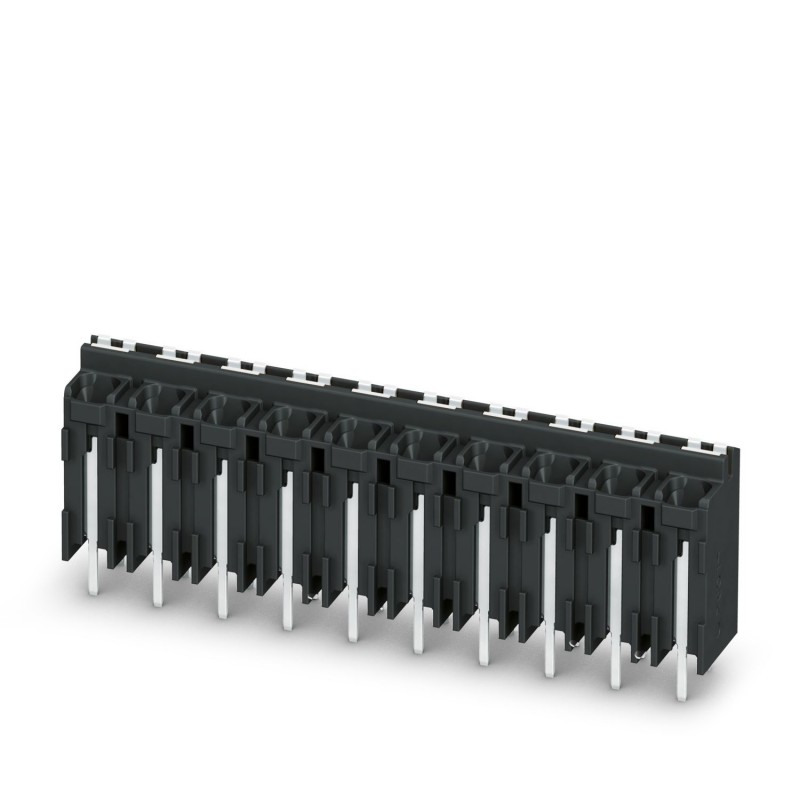

SPT-THR 1,5/ 9-V-5,08 P26 1822710 PHOENIX CONTACT Borne de placa de circuito impresso
SPT-THR 1,5/ 9-V-5,08 P26
1822710
PHOENIX_CONTACT
60
Produto sob demanda, sem reembolso.
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 320 V, seção nominal: 1,5 mm², número de potenciais: 9, número de linhas: 1, número de polos por linha: 9, família de artigos: SPT 1,5/.. -V-THR, passo: 5,08 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda THR, direção de conexão do condutor/placa de circuito impresso: 90°, cor: preto, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 2,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: in a box
Terminal da placa de circuito impresso, corrente nominal: 17,5 A, tensão nominal (III/2): 320 V, seção transversal nominal: 1,5 mm2, número de potenciais: 9, número de linhas: 1, número de posições por linha: 9, faixa de produtos: SPT 1,5/.. -V-THR, passo: 5,08mm, método de conexão: Conexão de mola de empuxo, montagem: THR solda/soldadura por onda, direção de conexão condutor/PCB: 90°, cor: preto, arranjo dos pinos: pino linear, pino de solda [P]: 2,6mm, número de pinos por potencial: 2, tipo de embalagem: embalado em caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1822710 |
|---|---|
| Quantidade de embalagem (VPE) | 60 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 13 (NTK-2014) |
| GTIN | 4046356812436 |
| Peso por unidade (exclusive embalagem) | 6,628 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 7,7 mm |
|---|---|
| Medida do passo | 5,08 mm |
| Medida a | 40,64 mm |
| Largura [ w ] | 44,64 mm |
| Altura | 13,6 mm |
| Altura [ h ] | 16,2 mm |
| Comprimento de pino [P] | 2,6 mm |
| Distância de pinos | 5,5 mm |
| Diâmetro do furo de sondagem | 1,1 mm |
Geral
| Família de produtos | SPT 1,5/..-V-THR |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 500 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 13,5 A |
| Bitola nominal | 1,5 mm² |
| Material isolante | LCP |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 8 mm |
| Número de pólos | 9 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,75 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 16.2 mm |
| Número de conexões elétricas (EF008252) | 9 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 17.5 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.2 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1822710-SPT-THR 1,5/ 9-V-5,08 P26 | 154 Kbytes |
|
