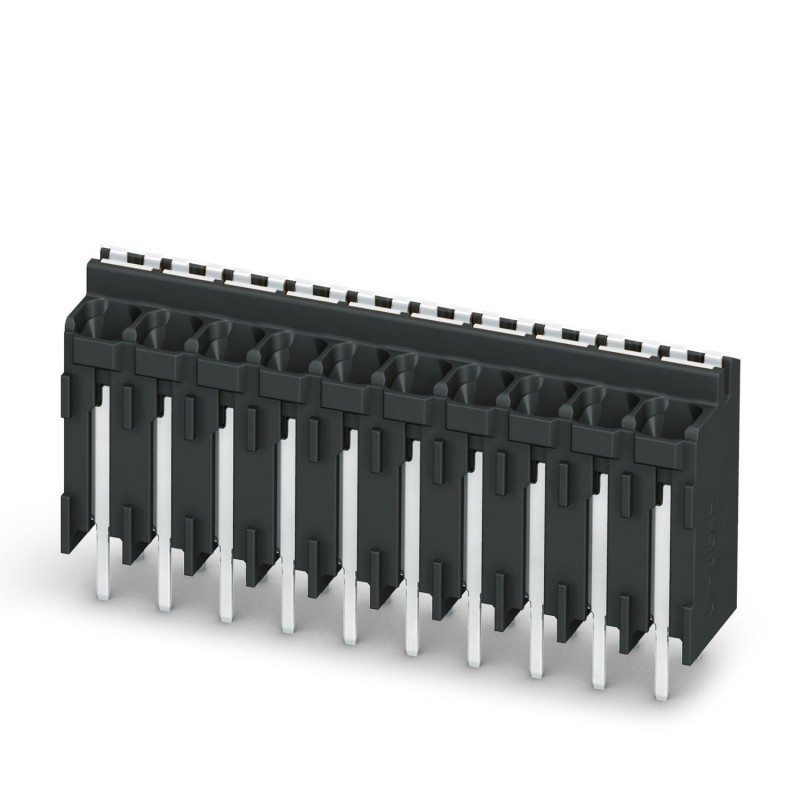

SPT-THR 1,5/ 5-V-3,5 P26 1822341 PHOENIX CONTACT Borne de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPT-THR 1,5/ 5-V-3,5 P26 1822341 PHOENIX CONTACT Borne de placa de circuito impresso

SPT-THR 1,5/ 5-V-3,5 P26

1822341

PHOENIX_CONTACT

220

Borne de placa de circuito impresso

Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 160 V, seção nominal: 1,5 mm², número de potenciais: 5, número de linhas: 1, número de polos por linha: 5, família de artigos: SPT 1,5/.. -V-THR, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Weld THR, direção de conexão do condutor/placa de circuito impresso: 90 °, cor: preto, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: in a box

Printed circuit board terminal, nominal current: 17.5 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm2, number of potentials: 5, number of rows: 1, number of positions per row: 5, product range: SPT 1,5/..-V-THR, pitch: 3.5 mm, connection method: Push-in spring connection, mounting: THR soldering / wave soldering, conductor/PCB connection direction: 90 °, color: black, Pin layout: Linear pinning, Solder pin [P]: 2.6 mm, number of solder pins per potential: 2, type of packaging: packed in cardboard

Mais detalhes


Conectores > Terminal para circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $512.06
Preço unitário: $2.33
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePrinted circuit board terminal
Product familySPT 1,5/..-V-THR
Product lineCOMBICON Terminals S
Number of positions5
Pitch3.5 mm
Number of connections5
Number of rows1
Number of potentials5
Pin layoutLinear pinning
Solder pins per potential2
Data management status
Article revision06
Electrical properties
Nominal current IN17.5 A
Nominal voltage UN160 V
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
Connection data
Connection technology
Nominal cross section1.5 mm²
Conductor connection
Connection methodPush-in spring connection
Conductor cross section rigid0.2 mm² ... 1.5 mm²
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG24 ... 16
Conductor cross section flexible, with ferrule without plastic sleeve0.2 mm² ... 1.5 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.2 mm² ... 0.75 mm²
Stripping length8 mm
Mounting
Mounting typeTHR soldering / wave soldering
Pin layoutLinear pinning
Processing notes
ProcessReflow/wave soldering
Moisture Sensitive LevelMSL 1
Classification temperature Tc260 °C
Solder cycles in the reflow3
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Material data - housing
Color (Housing)black (9005)
Insulating materialLCP
Insulating material groupIIIa
CTI according to IEC 60112175
Flammability rating according to UL 94V0
Material data – actuating element
Color (Actuating element)white (9010)
Insulating materialPA GF
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Notes
Assembly noteThis item is not suitable for PCB cleaning with liquids.
Dimensions
Dimensional drawingzswbwfibns.jpg
Pitch3.5 mm
Width [w]18 mm
Height [h]16.2 mm
Length [l]7.7 mm
Installed height13.6 mm
Solder pin length [P]2.6 mm
Pin dimensions0.7 x 0.3 mm
PCB design
Pin spacing5.5 mm
Hole diameter1.1 mm
Mechanical tests
Connection test
SpecificationIEC 60998-2-2:2002-12
ResultTest passed
Test for conductor damage and slackening
SpecificationIEC 60998-2-2:2002-12
ResultTest passed
Pull-out test
SpecificationIEC 60998-2-2:2002-12
Conductor cross section/conductor type/tractive force setpoint/actual value0.2 mm² / solid / > 10 N
0.2 mm² / flexible / > 10 N
1.5 mm² / solid / > 40 N
1.5 mm² / flexible / > 40 N
Flexion test
SpecificationIEC 60998-2-2:2002-12
ResultTest passed
Electrical tests
Temperature-rise test
SpecificationIEC 60947-7-4:2019-01
Requirement temperature-rise testThe sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature.
Insulation resistance
SpecificationIEC 60998-1:2002-12
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances
SpecificationIEC 60947-7-4:2013-08
Insulating material groupIIIa
Comparative tracking index (IEC 60112)CTI 175
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2.5 mm
Rated insulation voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)1.6 mm
Rated insulation voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)3.2 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Acceleration5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Test directionsX-, Y- and Z-axis
Glow-wire test
SpecificationIEC 60998-1:2002-12
Temperature850 °C
Time of exposure5 s
Ambient conditions
Ambient temperature (operation)-40 °C ... 105 °C (Depending on the current carrying capacity/derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1822341 Ligadores (EC002643)
Característica Valor
Altura (EF000040) 16.2 mm
Número de conexões elétricas (EF008252) 5
Número de níveis (EF002659) 1
Dimensão das conexões (EF006827) 3.5 mm
Corrente nominal especificada In (EF008250) 17.5 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Tipo de conexão do driver (EF006821) Conexão por terminal de mola
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.2 mm²
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção da ligação de cabo flexível (EF007343) 1.5 mm²
Tipo de conexão da placa de circuito (EF006822) Conexão por solda
Material da superfície de conexão (EF006826) Estanho
Diâmetro do pino de conexão (EF006823) 1.1 mm
Comprimento do pino (EF006825) 2.6 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de fixação PCB (EF008226) Contato de conexão
Tipo de aperto da fixação (EF002442) Solda
Tipo de bandas (EF007011) Caixa (para SMD)
