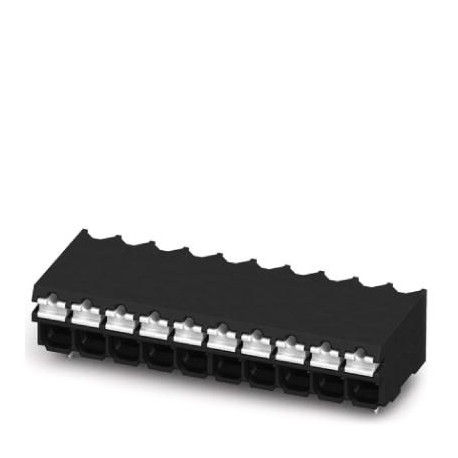

SPT-SMD 1,5/ 2-H-3,81 R24 1824637 PHOENIX CONTACT Borne de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPT-SMD 1,5/ 2-H-3,81 R24 1824637 PHOENIX CONTACT Borne de placa de circuito impresso

SPT-SMD 1,5/ 2-H-3,81 R24

1824637

PHOENIX_CONTACT

300

Borne de placa de circuito impresso

Mais detalhes


Conectores PCB

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $385.40
Preço unitário: $1.28

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Dados comerciais

Código do pedido1824637
Quantidade de embalagem (VPE)300 Unid
Quantidade mínima de pedido300 Unid
Página de catálogoPágina 7 (NTK-2014)
GTIN4046356816830
Peso por unidade (exclusive embalagem)2,220 GRM
Número do imposto alfandegário85369010
País de origemDE (Alemanha)

Propriedades do artigo

Designação abreviadaBorne de placa de circuito impresso
Família de produtosSPT 1,5/..-H-SMD
Medida do passo3,81 mm
Número de pólos2
Tipo de conexãoConexão push-in por mola
Tipo de montagemSMD solda
Layout de pinosGeometria linear do pad
Número de níveis1
Número de conexões2
Quantidade de potenciais2

Dados característicos elétricos

Corrente nominal13,5 A
Tensão de isolamento nominal (III/2)160 V
Tensão de teste (III/2)2,5 kV

Capacidade de conexão

Bitola do condutor, fixa0,2 mm² ... 1,5 mm²
Bitola do condutor, flexível0,2 mm² ... 1,5 mm²
Bitola do condutor AWG / kcmil24 ... 16
Bitola do condutor flexível com terminal tubular sem capa isolante0,2 mm² ... 1,5 mm²
Bitola do condutor flexível com terminal tubular com capa isolante0,2 mm² ... 0,75 mm²
Comprimento de decapagem8 mm

Dados de material - contato

ObservaçãoConforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contatoLiga de Cu
Condições da superfíciegalvanizada a quente
Superfície metálica do ponto de prensagem (camada de cobertura)Estanho (4 - 8 µm Sn)
Superfície metálica da área de solda (camada de cobertura)Estanho (4 - 8 µm Sn)

Dados de material - caixa

Material isolanteLCP
Grupo de material isolanteIIIa
CTI conforme IEC 60112175
Classe de inflamabilidade conforme UL 94V0

Dados de medição para o produto

Desenho de medidas
Medidas [ l ]13,6 mm
Largura [ w ]7,81 mm
Altura [ h ]7,7 mm
Medida do passo3,81 mm
Altura de construção (altura sem pino de solda)7,7 mm
Distância de pinos7 mm
Medida a3,81 mm

Dados de medição para design das placas de circuito impresso

Diâmetro do furo de sondagem1,1 mm
Distância de pinos7 mm

Indicações sobre a embalagem

Desenho de medidas
Tipo de embalagemCinta com 24 mm de largura
Unidade de embalagem300
Denominação das unidades de embalagemunidade
Largura da fita [W]24 mm
Diâmetro de bobina [A]330 mm
Medida exterior da bobina [W2]30,4 mm
Tipo de embalagemBolsa transparente
Nível ESD(D) eletrostaticamente dissipativo
Especificação de testeDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

Instruções de processamento

ProcessoSolda por refusão
Especificação de testecom base na IPC/JEDEC J-STD-020D.1:2008-03
com base na IEC 60068-2-58:2005-02
Moisture Sensitive LevelMSL 1
Classificação Temperatura Tc260 °C
Ciclos de solda na refusão3

Condições ambiente

Temperatura ambiente (armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C ... 100 °C
Temperatura ambiente (funcionamento)-40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga)

Conexão e métodos de ligação

Teste de conexãoDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Resultado do testeAprovado no teste
Teste de danos e afrouxamento dos condutoresDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Aprovado no teste

Teste de tração

Teste de traçãoDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Aprovado no teste
Bitola do condutor / tipo de condutor / força de tração0,2 mm² / rígido / > 10 N
0,2 mm² / flexível / > 10 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexível / > 40 N

Ensaios elétricos

Corrente nominal13,5 A
Tensão de isolamento nominal (III/2)160 V
Tensão de teste (III/2)2,5 kV

Espaços de ar e de fuga

Grupo de material isolanteIIIa
Tensão de isolamento nominal (III/3)160 V
Tensão de isolamento nominal (III/2)160 V
Tensão de isolamento nominal (II/2)320 V
Tensão de teste (III/3)2,5 kV
Tensão de teste (III/2)2,5 kV
Tensão de teste (II/2)2,5 kV

Teste de vibração

Resistência ao envelhecimento, à umidade, à penetração de matérias sólidas e à entrada nociva de águaAprovado no teste DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 %
Resultado do testeAprovado no teste
Especificação de testeDIN EN 60998-1 (VDE 0613-1):2005-03
Calor seco168 h/100 °C
Calor úmido48 h/30 °C/92 %

Resistência ao envelhecimento, à umidade e à penetração de matérias sólidas

Resultado do testeAprovado no teste
Especificação de testeDIN EN 60998-1 (VDE 0613-1):2005-03
Calor seco168 h/100 °C
Calor úmido48 h/30 °C/92 %

Normas e disposições

Conexão conforme normaEN-VDE
Classe de inflamabilidade conforme UL 94V0

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 15 Mbytes
PHOENIX CONTACT-1824637-SPT-SMD 1,5/ 2-H-3,81 R24 157 Kbytes PHOENIX CONTACT-1824637-SPT-SMD 1,5/ 2-H-3,81 R24
