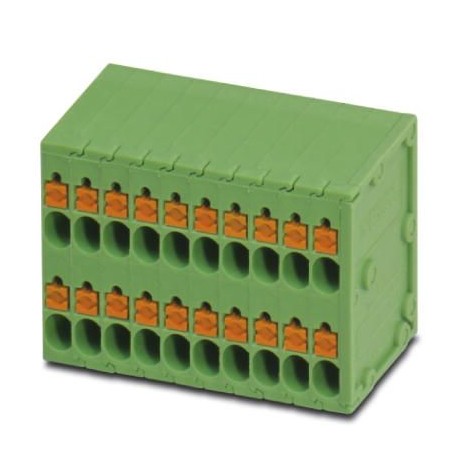

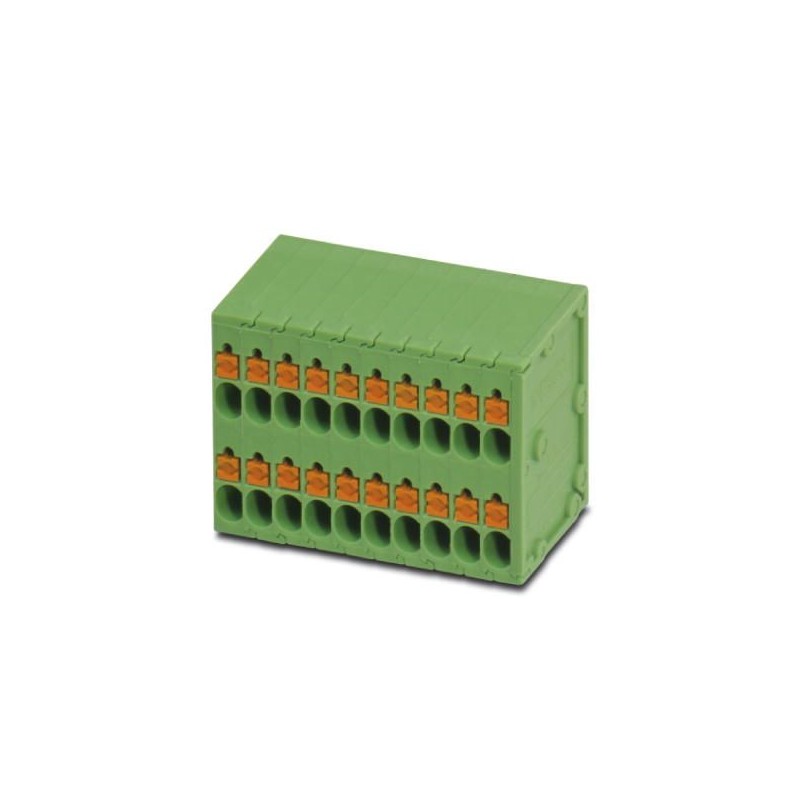

SPTD 1,5/ 8-H-3,5 1841555 PHOENIX CONTACT Borne de placa de circuito impresso
SPTD 1,5/ 8-H-3,5
1841555
PHOENIX_CONTACT
25
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 10 A, tensão nominal (III/2): 200 V, seção transversal nominal: 1,5 mm², número de potenciais: 16, número de linhas: 2, número de polos por linha: 8, família de artigos: SPTD 1.5, passo: 3,5 mm, tipo de conexão: Conexão push-in por mola, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: verde, Arranjo dos pinos: Arranjo linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: encaixotado
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1841555 |
|---|---|
| Quantidade de embalagem (VPE) | 25 Unid |
| Quantidade mínima de pedido | 25 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 15 (NTK-2014) |
| GTIN | 4046356909693 |
| Peso por unidade (exclusive embalagem) | 17,250 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Medidas
| Medidas [ l ] | 18 mm |
|---|---|
| Medida do passo | 3,5 mm |
| Medida a | 24,5 mm |
| Largura [ w ] | 33 mm |
| Altura | 24,2 mm |
| Altura [ h ] | 24,2 mm |
| Comprimento de pino [P] | 3,5 mm |
| Distância de pinos | 9,35 mm |
| Diâmetro do furo de sondagem | 1,3 mm |
Geral
| Família de produtos | SPTD 1,5 |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 200 V |
| Tensão de teste (II/2) | 400 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 10 A |
| Bitola nominal | 1,5 mm² |
| Corrente de carga máxima | 10 A |
| Material isolante | PA |
| Material de contato | Estanho |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 8 mm |
| Número de pólos | 8 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,14 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,75 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 16 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1841555-SPTD 1,5/ 8-H-3,5 | 163 Kbytes |
|
