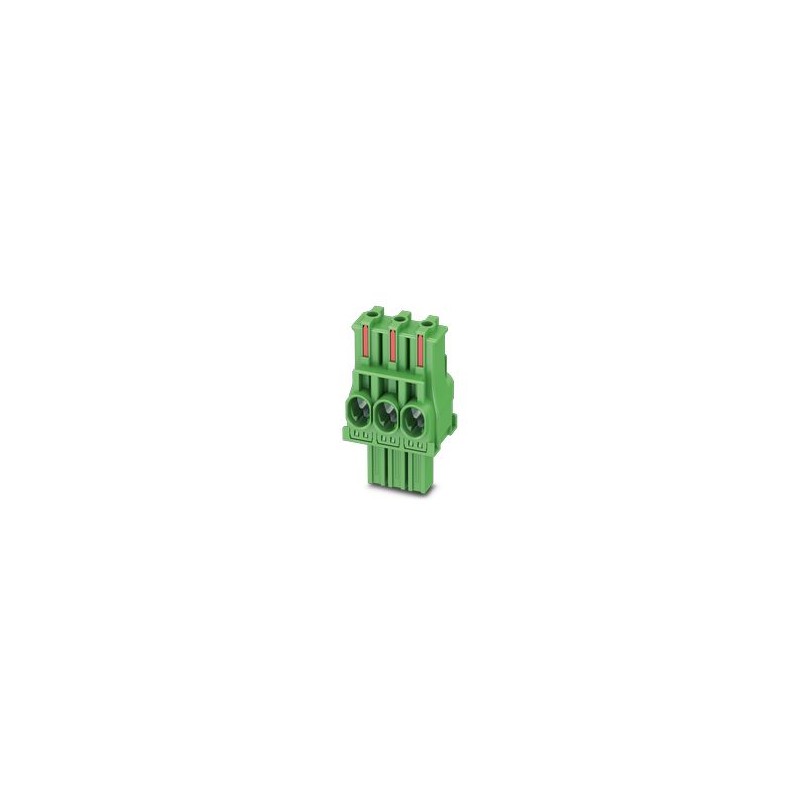

PC 6/ 2-ST-BUS-7,62 BK 1507097 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 16 m.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PC 6/ 2-ST-BUS-7,62 BK 1507097 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 16 m..

PC 6/ 2-ST-BUS-7,62 BK

1507097

PHOENIX_CONTACT

100

Conector para placa de circuito impresso, seção nominal: 16 mm², cor: preto, corrente nominal: 32 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 2, família de itens: PC 6/.. -ST-BUS, passo: 7,62 mm, tipo de conexão: Conexão offset, método de fixação por parafuso: T15 Torx, direção de conexão do driver/placa de circuito impresso: 0 °, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 6, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalado na caixa

Conector PCB, seção transversal nominal: 16 mm², cor: preto, corrente nominal: 32 A, tensão nominal (III/2): 1000 V, contatos de superfície: Estanho, tipo de contato: Fêmea, número de linhas: 1, número de polos: 2, família de artigos: PC 6/.. -ST-BUS, passo: 7.62mm, tipo de conexão: Conexão de deslocamento, forma de fixação do parafuso: T15 Torx®, direção da conexão driver/PCB: 0°, gancho de fixação: - sem gancho de fixação, sistema plug-in: COMBICON PC 6, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalado na caixa

PCB connector, nominal cross section: 16 mm2, color: black, nominal current: 32 A, rated voltage (III/2): 1000 V, contact surface: Tin, contact connection type: Socket, number of rows: 1, number of positions: 2, product range: PC 6/..-ST-BUS, pitch: 7.62 mm, connection method: Displacement connection, screw head form: T15 Torx®, conductor/PCB connection direction: 0 °, locking clip: - without locking clip, plug-in system: COMBICON PC 6, locking: without, mounting: without, type of packaging: packed in cardboard

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $1,332.75
Preço unitário: $13.33
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Connectors L
Product typePCB connector
Product familyPC 6/..-ST-BUS
Number of positions2
Pitch7.62 mm
Number of rows1
Electrical properties
Nominal current IN32 A
Nominal voltage UN1000 V
Degree of pollution3
Contact resistance0.7 mΩ
Rated voltage (III/3)1000 V
Rated surge voltage (III/3)8 kV
Rated voltage (III/2)1000 V
Rated surge voltage (III/2)8 kV
Rated voltage (II/2)1000 V
Rated surge voltage (II/2)6 kV
Connection data
Connection technology
Connector systemCOMBICON PC 6
Nominal cross section16 mm²
Contact connection typeSocket
Interlock
Locking typewithout
Mounting flangewithout
Conductor connection
Connection methodDisplacement connection
Conductor/PCB connection direction0 °
Conductor cross section flexible16 mm² (H07V-K / Maximum outer diameter 8.1 mm)
Tightening torque3 Nm
Conductor connection
Connection methodDisplacement connection
Conductor/PCB connection direction0 °
Tightening torque3 Nm
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface contact area (top layer)Tin (4 - 8 µm Sn)
Material data - housing
Color (Housing)black (9005)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawingbkgvpdefhs.jpg
Pitch7.62 mm
Width [w]24.4 mm
Height [h]58 mm
Length [l]28.75 mm
Mounting
Drive form screw headTorx®(T15)
Drive form screw headTorx®(T15)
Notes
Notes on operationIn accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load.
Mechanical tests
Conductor connection
SpecificationIEC 60998-2-3:2002-12
ResultTest passed
Test for conductor damage and slackening
SpecificationIEC 60998-2-3:2002-12
ResultTest passed
Repeated connection and disconnection
SpecificationIEC 60998-2-3:2002-12
ResultTest passed
Pull-out test
SpecificationIEC 60998-2-3:2002-12
Conductor cross section/conductor type/tractive force setpoint/actual value16 mm² / flexible / > 100 N
Insertion and withdrawal forces
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.13 N
Withdraw strength per pos. approx.16 N
Torque test
SpecificationIEC 60998-2-3:2002-12
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Sweep speed50 m/s² (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level9.8 kV
Contact resistance R10.7 mΩ
Contact resistance R20.7 mΩ
Insertion/withdrawal cycles25
Insulation resistance, neighboring positions> 5 MΩ
Climatic test
SpecificationISO 6988:1985-02
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Thermal stress100 °C/168  h
Power-frequency withstand voltage4.26 kV
Glow-wire test
SpecificationIEC 60998-1:2002-12
Temperature850 °C
Time of exposure5 s
Glow-wire test
SpecificationIEC 60998-1:2002-12
Temperature650 °C
Time of exposure5 s
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 40 °C (Depending on the conductor insulation)
Electrical tests
Thermal test | Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions3
Short-time withstand current
SpecificationIEC 60998-2-3:2002-12
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Temperature cycles
SpecificationIEC 60998-2-3:2002-12
ResultTest passed
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)1000 V
Rated surge voltage (III/3)8 kV
minimum clearance value - non-homogenous field (III/3)8 mm
minimum creepage distance (III/3)12.5 mm
Rated insulation voltage (III/2)1000 V
Rated surge voltage (III/2)8 kV
minimum clearance value - non-homogenous field (III/2)8 mm
minimum creepage distance (III/2)8 mm
Rated insulation voltage (II/2)1000 V
Rated surge voltage (II/2)6 kV
minimum clearance value - non-homogenous field (II/2)5.5 mm
minimum creepage distance (II/2)5.5 mm
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1507097 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 7.62 mm
Dimensão das conexões (EF006827) 7.62 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 32 A
Tensão especificada de funcionamento (EF000228) 1000 V
Tensão especificada de pico (EF002993) 6 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 16 mm²
Tipo de cabo conectável (EF006816) Cabo tubular
Material da superfície de contato (EF004020) Estanho
Material de contato (EF007544) Cobre
Material do corpo isolante (EF007543) Poliamida
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
