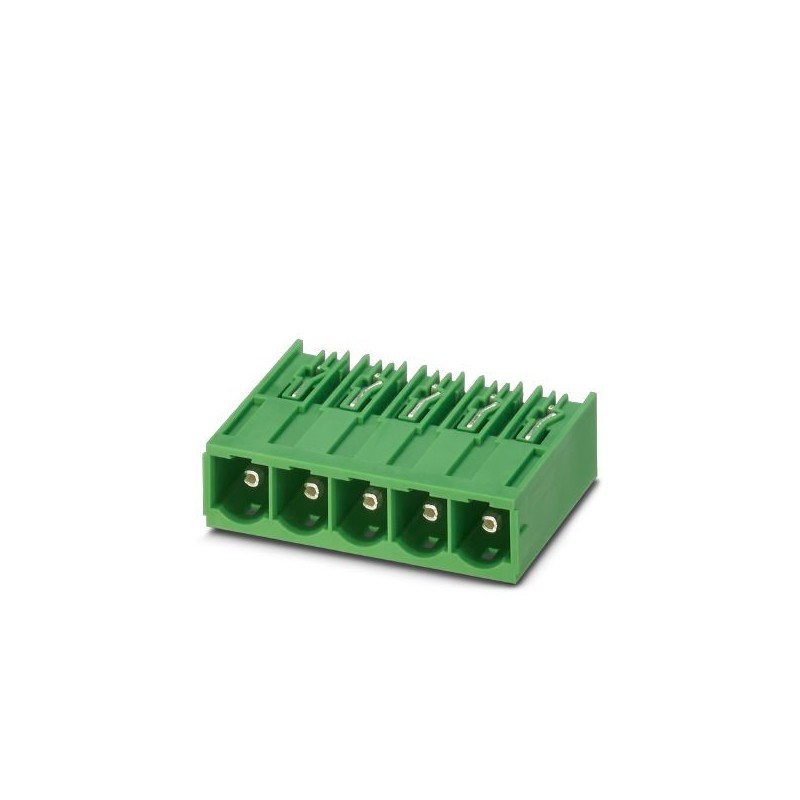

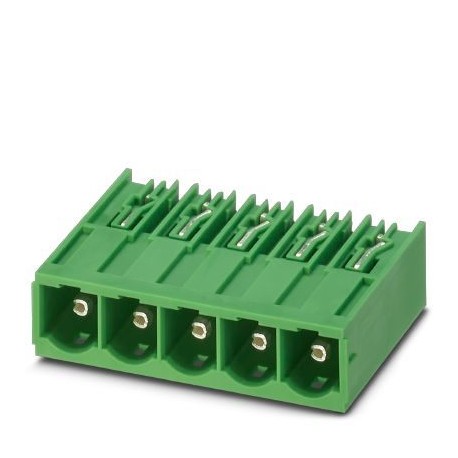

PC 6-16/ 3-G1-10,16 LABEL 1701588 PHOENIX CONTACT Header de passagem
PC 6-16/ 3-G1-10,16 LABEL
1701588
PHOENIX_CONTACT
50
Header de passagem
Caixa da base da placa de circuito impresso, seção nominal: 16 mm², cor: verde, corrente nominal: 76 A (41 A em combinação com conector PC 6), tensão nominal (III/2): 1000 V, superfície de contato: prata, tipo de contato: Macho, número de potenciais: 3, número de linhas: 1, número de polos: 3, número de conexões: 3, família de artigos: PC 6-16/.. -G1, passo: 10,16 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 4,1 mm, número de pinos de solda por potencial: 3, sistema de encaixe: COMBICON PC 16, Orientação da face do plug-in: Padrão, travamento: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1701588 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356545334 |
| Peso por unidade (exclusive embalagem) | 12,500 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 34 mm |
|---|---|
| Largura | 33,52 mm |
| Medida do passo | 10,16 mm |
| Medida a | 20,32 mm |
| Largura [ w ] | 33,52 mm |
| Altura [ h ] | 17,5 mm |
| Altura | 13,4 mm |
| Comprimento do pino de solda | 4,1 mm |
| Medidas do pino | 1 x 1,2 mm |
| Comprimento | 34 mm |
Geral
| Família de produtos | PC 6-16/..-G1 |
|---|---|
| Tensão de dimensionamento (III/3) | 1000 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 76 A |
| Cor | verde |
| Número de pólos | 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 3 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 10.16 mm |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Prateado |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.7 mm |
| Comprimento do pino (EF006825) | 4.1 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
